车床用百分表安装固定支座结构

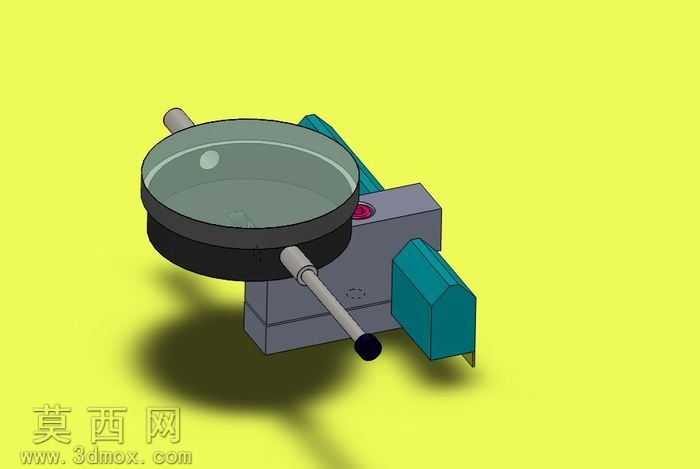

本作品为车床配套使用的百分表安装固定支座三维模型，整体采用SolidWorks完成参数化建模，建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑，所有特征均采用实体建模方式构建，无冗余面片或破面问题，可直接导出用于工程图生成或后续加工参考。模型渲染阶段采用哑光金属材质模拟支座主体的铸铁加工质感，对百分表的表盘玻璃部分赋予高透半反射材质，还原玻璃表面的环境反光与通透效果，夹持杆部分采用镀铬金属材质，搭配黑色橡胶端头的防滑材质，不同部件的材质区分清晰，能够直观呈现各零件的实际材质属性与外观特征。结构设计上，支座主体采用L型块状基座作为承载基础，基座一侧设置可调节的夹持座，用于固定百分表的测杆套筒，可实现百分表的角度微调与位置锁定，满足车床加工过程中不同位置的形位公差检测需求；基座上方设置圆形百分表表盘容纳槽，可对百分表主体起到限位防护作用，避免加工过程中碎屑磕碰表盘；侧向伸出的两根导向杆可实现支座在车床导轨上的滑动定位，搭配尾部的锁紧结构，可快速将支座固定在车床床身的指定位置，无需额外打孔安装，适配普通卧式车床的导轨安装尺寸。设计思路围绕车床加工场景的实际检测需求展开，重点解决百分表在车床上安装定位不便、调整效率低的问题，整体结构无多余复杂零件，所有活动部件均预留合理的装配间隙，符合机械加工工装的实用性要求，既能够满足日常工件圆度、跳动、同轴度等形位公差的检测需求，也可作为车床附件设计的参考案例，模型的装配关系完全符合实际机械装配逻辑，各零件可单独拆分用于加工工艺编制或二次结构优化。
