零件加工后孔位螺纹喷水清洗设备

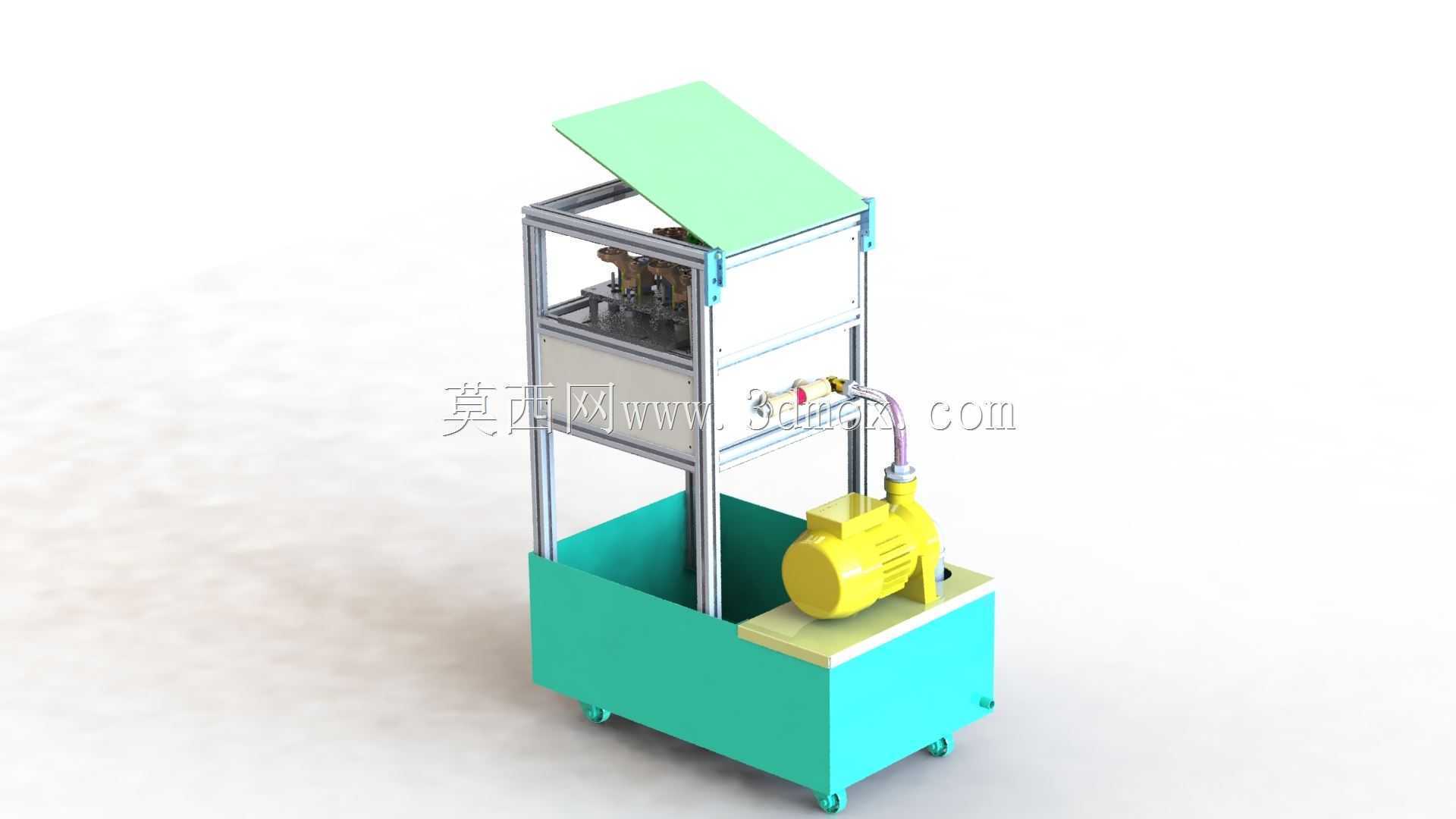

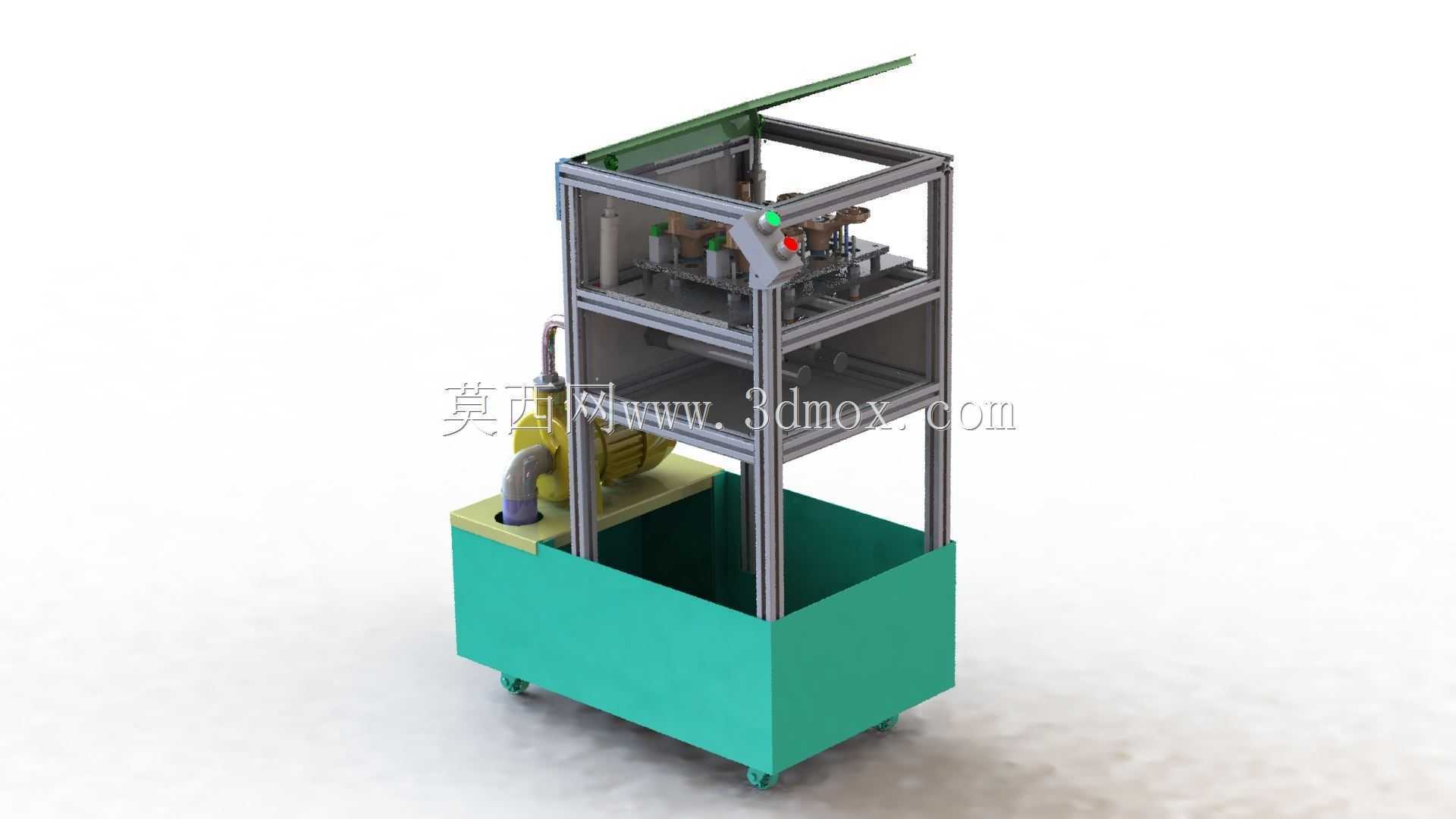

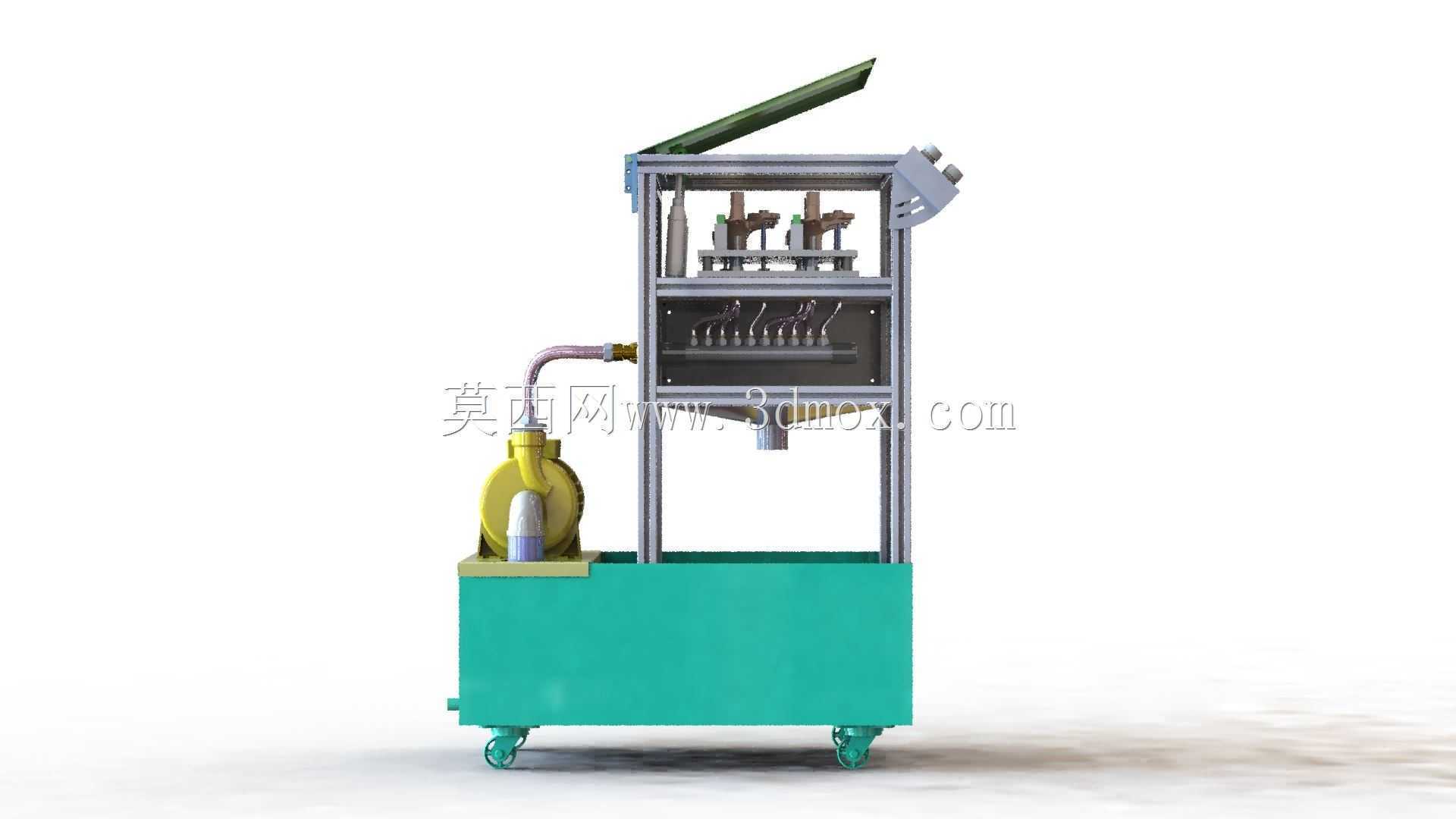

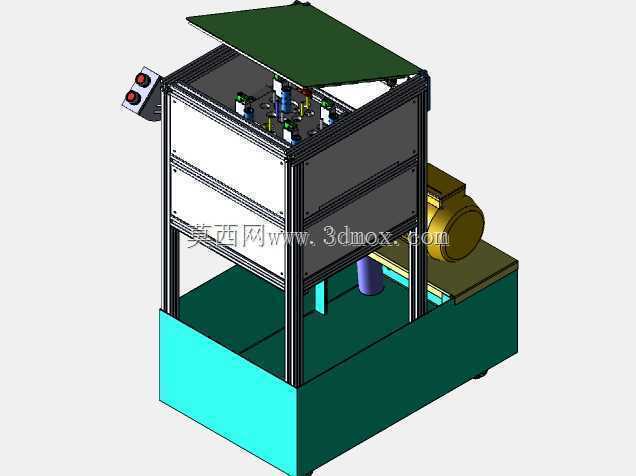

　　这款设备主要面向机加工车间的工序间清理场景，针对钻削、攻丝完成后残留在工件加工孔、螺纹孔内的金属切屑、切削液残留、细小磨粒等杂物设计，可适配小型轴类、板类、异型机加工零件的定点冲洗作业，替代传统手工气枪吹除、毛刷清理的低效操作，避免切屑残留导致的螺纹装配卡顿、密封面划伤等质量问题。设备整体采用分层式铝型材机架搭建，底部为储液水箱结构，采用焊接钢板折弯成型做防腐涂装，水箱底部预留排污口便于定期更换清洗液、沉积切屑排出，水箱侧部安装离心水泵提供冲洗压力，水泵进水口加装过滤篮拦截大颗粒切屑，防止管路堵塞。上部机架分为两层作业空间，下层预留工件放置区域，可搭配简易工装夹具固定待清洗零件，上层布置喷淋管路系统，管路采用快插接头连接，

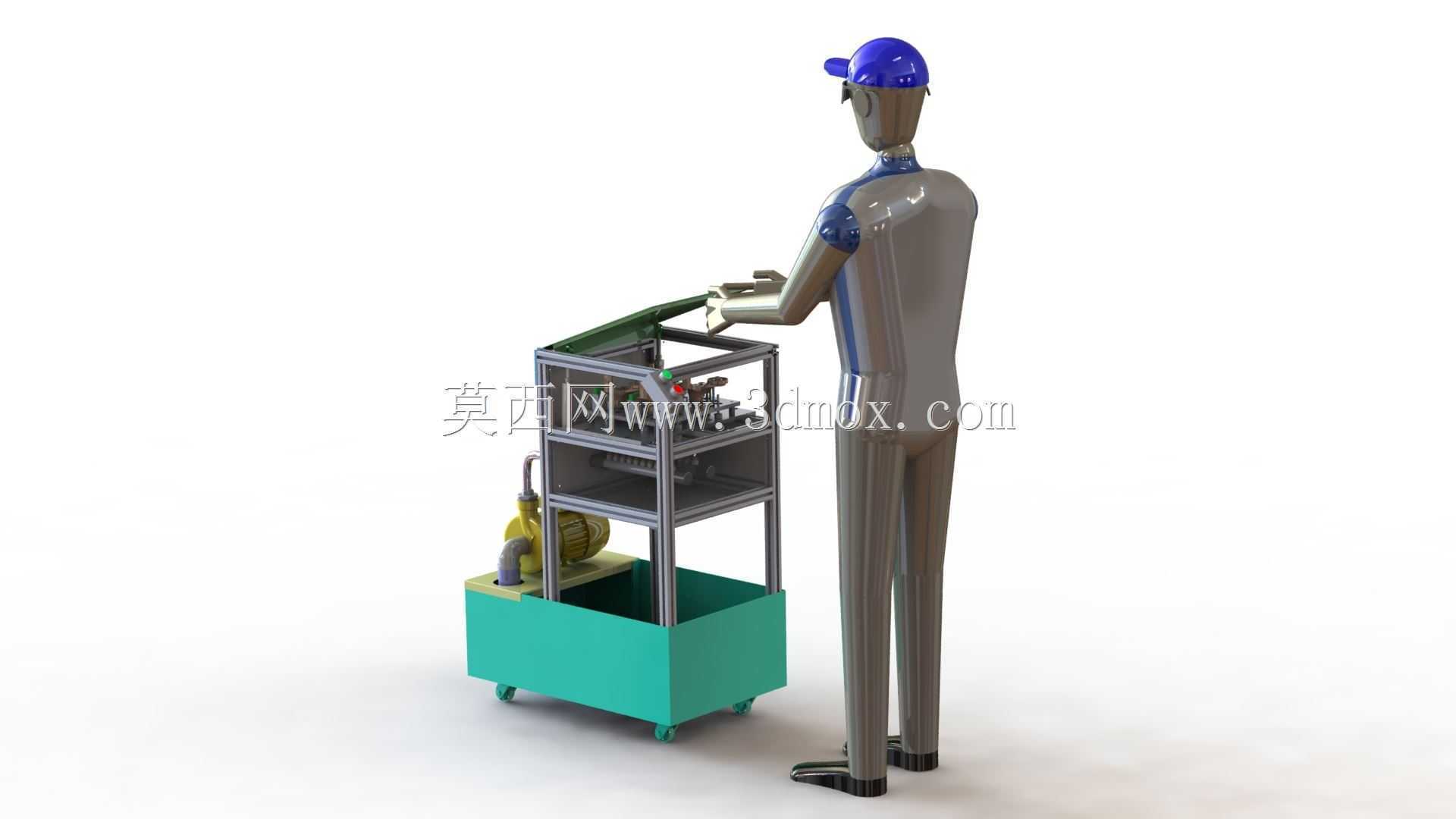

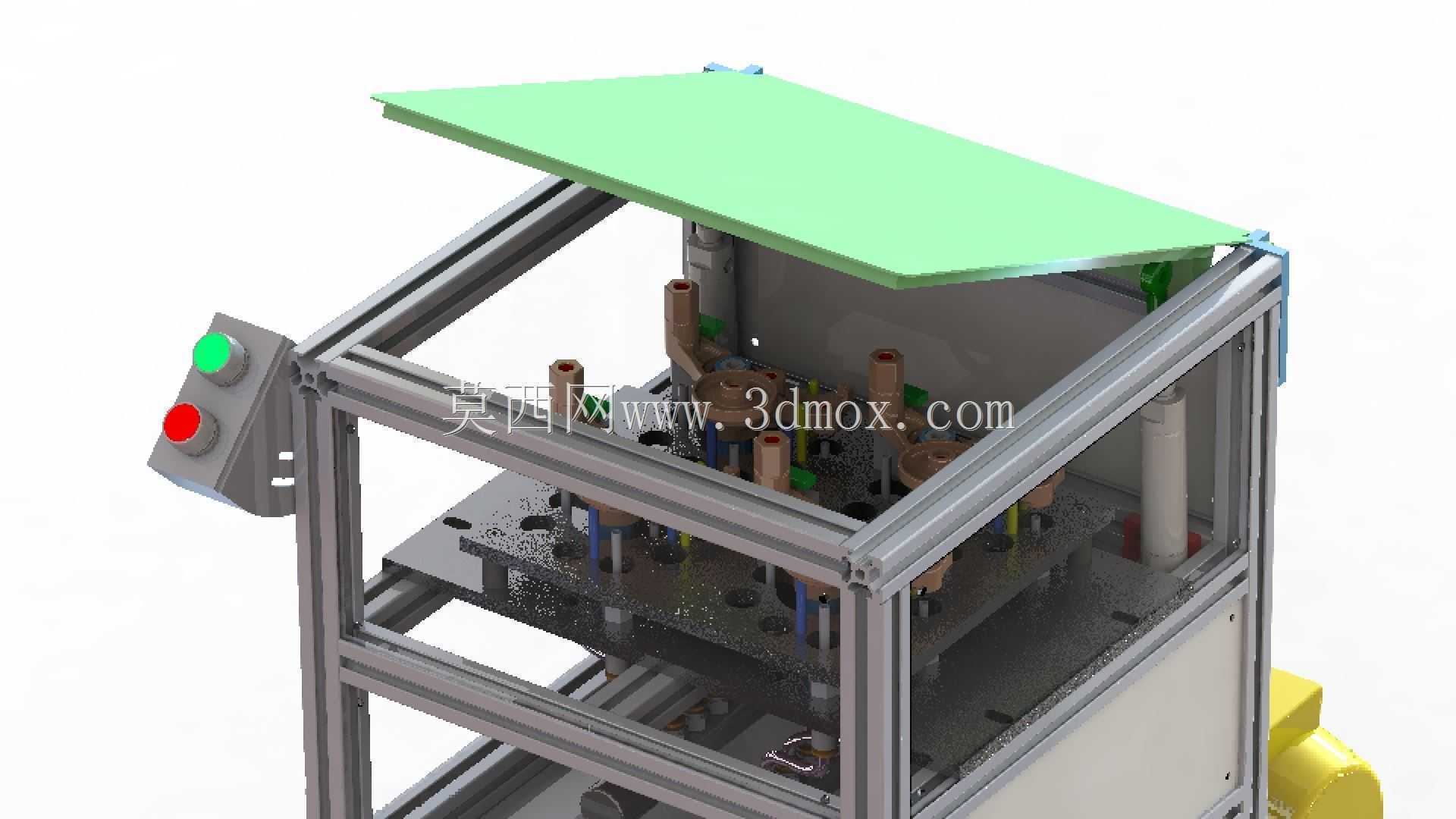

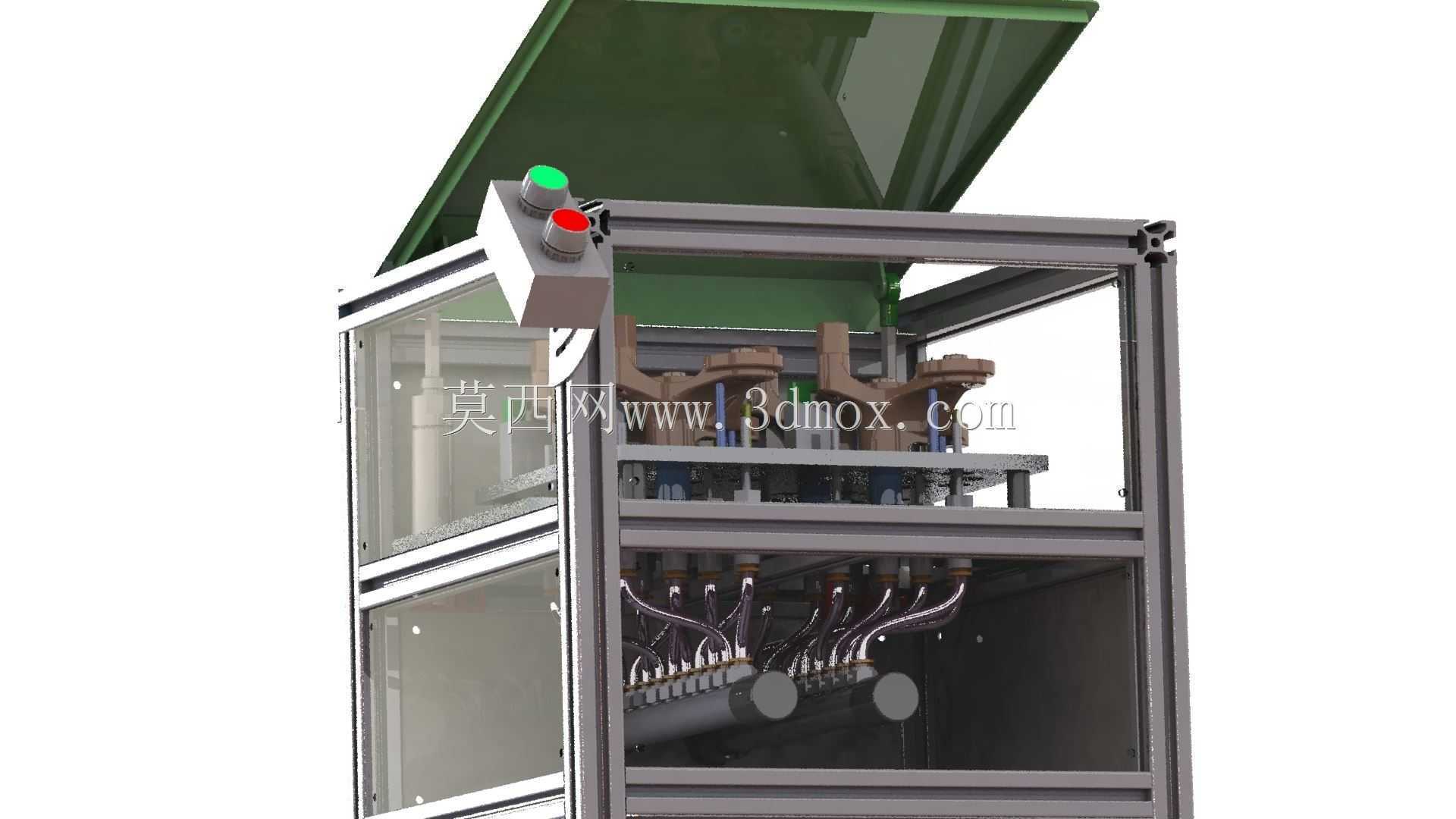

　　可根据工件孔位分布调整喷嘴位置与喷射角度，喷嘴采用窄角扇形喷口，保证射流具备足够冲击力深入盲孔、螺纹牙底位置带出残留杂物。机架顶部设置可开合的透明防护盖板，防止清洗过程中液体飞溅到车间作业区域，正面操作侧安装启停按钮、压力调节旋钮与运行指示灯，操作高度符合人体站立作业的舒适区间，底部安装万向脚轮带刹车结构，可根据车间产线布局灵活移动工位，无需固定地脚安装。设计过程中优先考虑了维护便捷性，所有管路接头均布置在机架外侧便于拆装，水泵与水箱采用快拆结构连接，过滤篮可直接从水箱顶部抽出清理，机架铝型材采用标准40系列型材，后期改造加装工位、调整喷淋位置无需重新焊接机架，仅需通过型材螺母调整安装位置即可。

　　设备整体占地尺寸控制在小型工位设备范畴，宽度不超过0.8米，长度不超过1米，可直接放置在普通机床旁边的工位间隙使用，无需单独预留大面积安装区域，清洗液可循环使用，相比开放式冲洗能大幅减少清洗液消耗，适配水性清洗剂、低浓度防锈清洗液等多种常用工业清洗介质，喷射压力可通过调压阀在0.2-0.5MPa区间调整，针对不同材质零件可灵活切换压力，避免高压射流损伤精加工表面。
