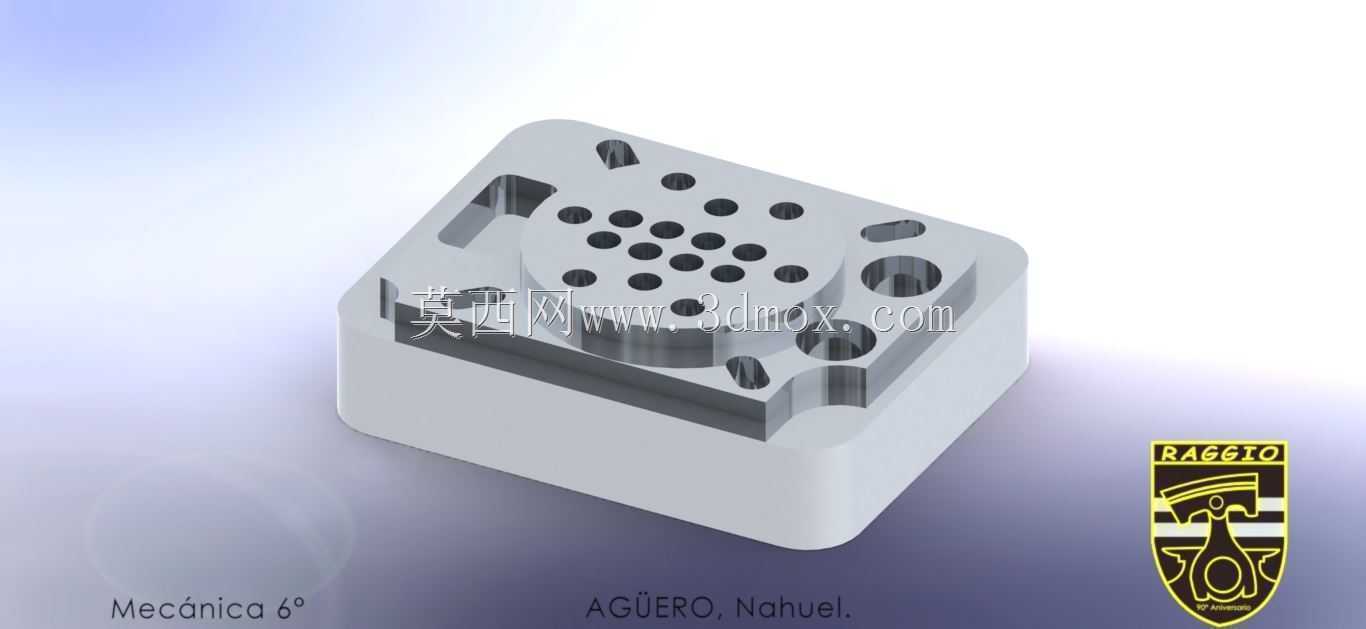

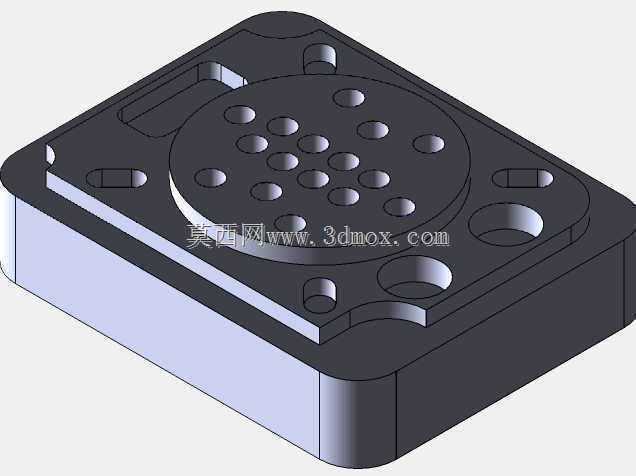

多孔集成式方形机械安装基座结构

　　这类方形多孔集成基座，在自动化生产线的工位定位、小型功能模组的承载安装场景中应用十分广泛，常见于电子元器件组装工位、小型检测设备的承载台、精密工装的固定底座等位置，承担着上层功能组件的定位、承载以及与下层机架的连接作用。从结构设计来看，基座主体采用一体化方块构型，整体外形规整无外伸冗余结构，安装边界清晰，可直接嵌入标准型材搭建的机架工位槽内，也可通过侧边的沉头孔完成与安装面的锁附固定，无需额外设计转接支架，能大幅缩减工位搭建的装配工序。基座上表面的孔组采用分区排布设计，中心区域密集排布的小孔为定位销孔与小型螺丝锁附孔，可适配不同规格的小型功能模组安装，比如微型气缸、检测传感器支架、小型夹爪组件都能通过对应孔位直接固定，

　　不需要额外打孔加工；周边分布的大直径沉孔为过流通道或者紧固件避让孔，侧边开设的异形槽为走线槽或者定位卡槽，可容纳上层组件的气管、线缆走线，避免管线外露干涉运动部件，同时卡槽可与定位块配合实现基座自身的快速装拆更换，适配多品种小批量生产的快速换型需求。设计过程中优先考虑了安装的兼容性，中心孔组的孔距采用通用的公制安装孔距标准，可覆盖市面上多数标准小型工业配件的安装尺寸，减少定制转接件的使用；基座的厚度经过受力校核，在常规工位承载15kg以内的组件时，不会出现形变影响定位精度，上表面的平面度控制在0.02mm以内，保证上层组件安装后的平行度要求。基座的边角做了小倒角处理，既避免装配过程中锐边划伤操作人员，也能在嵌入安装槽时起到导向作用，

　　降低装配对位难度。这类基座在实际使用中，可根据工位需求单独使用，也可多个并排拼接组成长条形安装平台，适配更长尺寸的功能模组安装，孔组的排布预留了拼接余量，拼接后相邻基座的孔位可保持连续的间距标准，不会出现安装断点。基座底部设计有浅槽，可嵌入密封胶条，在有防尘、防切削液要求的工位使用时，能避免杂质进入基座与安装面的缝隙，减少清洁维护的工作量。
