车辆用螺旋弹簧阻尼减震器结构设计

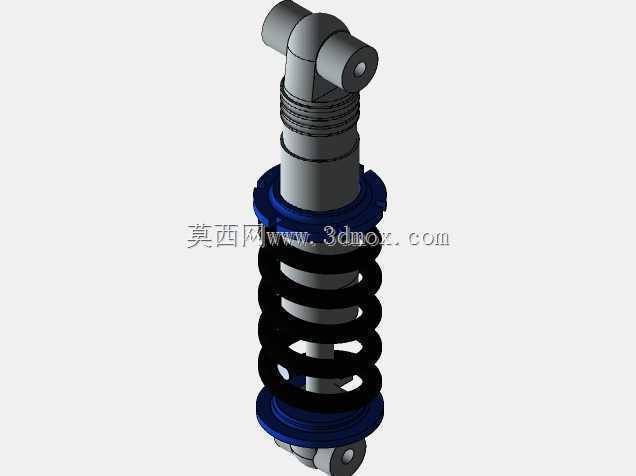

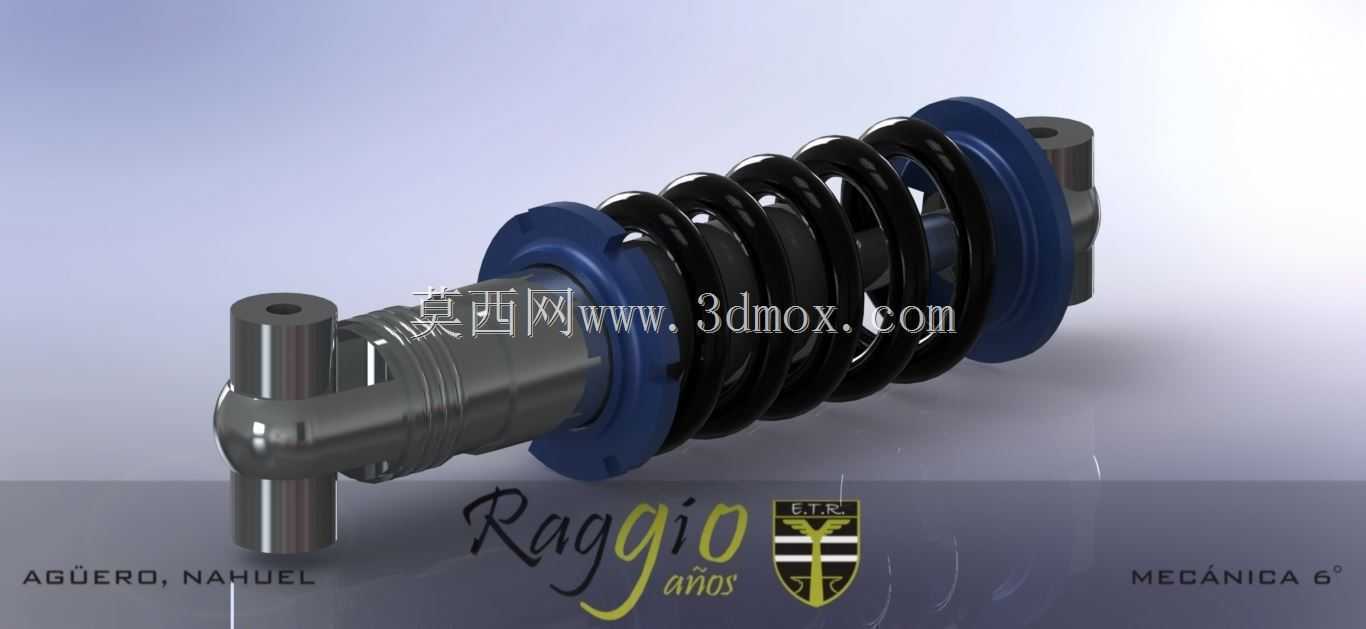

　　这款减震部件主要应用于各类轮式车辆的悬架系统中，承担着滤除路面颠簸冲击、维持轮胎接地附着力、保障行驶平顺性的核心作用，在乘用车、非道路作业车辆、小型特种作业装备的行走机构中都能见到同类结构的应用。从结构设计逻辑来看，该部件采用同轴集成式布局，将圆柱螺旋压缩弹簧与液压阻尼芯轴嵌套布置，既能够通过弹簧的弹性形变存储、释放冲击能量，承担车身垂向载荷的支撑作用，又能通过阻尼芯内部的液压油节流结构，将弹簧往复伸缩的动能转化为热能耗散，避免弹簧出现持续余振，保证车身姿态的稳定。设计过程中需要重点匹配弹簧的刚度曲线与阻尼阀系的阻尼系数，弹簧节距采用等距设计，保证线性刚度输出，适配常规铺装路面的行驶需求，弹簧两端的支撑座采用蓝色工程材质衬垫，

　　既能够避免弹簧金属端面与金属安装座直接接触产生异响，也能补偿安装过程中的微小角度偏差，降低装配应力。阻尼芯轴的两端采用销轴式安装结构，上端吊耳与车身或车架铰接，下端吊耳与转向节或下摆臂铰接，安装边界需要预留足够的伸缩行程，避免极限压缩工况下出现弹簧并圈、阻尼芯触底的问题，同时要保证铰接点的转动自由度，适配悬架跳动过程中的角度变化。外形尺寸方面，整体结构紧凑，径向尺寸控制在适配轮拱内部安装空间的范围内，轴向伸缩行程覆盖常规路面冲击的位移量，安装销轴的直径与配套衬套的过盈量经过匹配，既保证连接强度，又能过滤高频微小振动。在实际使用场景中，这类减震部件的性能直接影响车辆的操控稳定性与乘坐舒适性，阻尼芯的密封结构设计需要满足多尘、

　　涉水工况的使用要求，避免液压油泄漏导致阻尼失效，弹簧表面的防锈处理也需要适配户外复杂使用环境，延长部件的使用寿命。建模过程中需要准确还原弹簧的螺旋升角、阻尼芯的阶梯轴结构、两端安装吊耳的销轴孔位置精度，保证装配时各部件的同轴度，避免出现弹簧偏磨、阻尼芯侧向受力的问题，同时要预留出安装螺栓、衬套的装配空间，保证虚拟装配验证时能够准确排查干涉问题。
