内燃机进排气门组精密结构设计

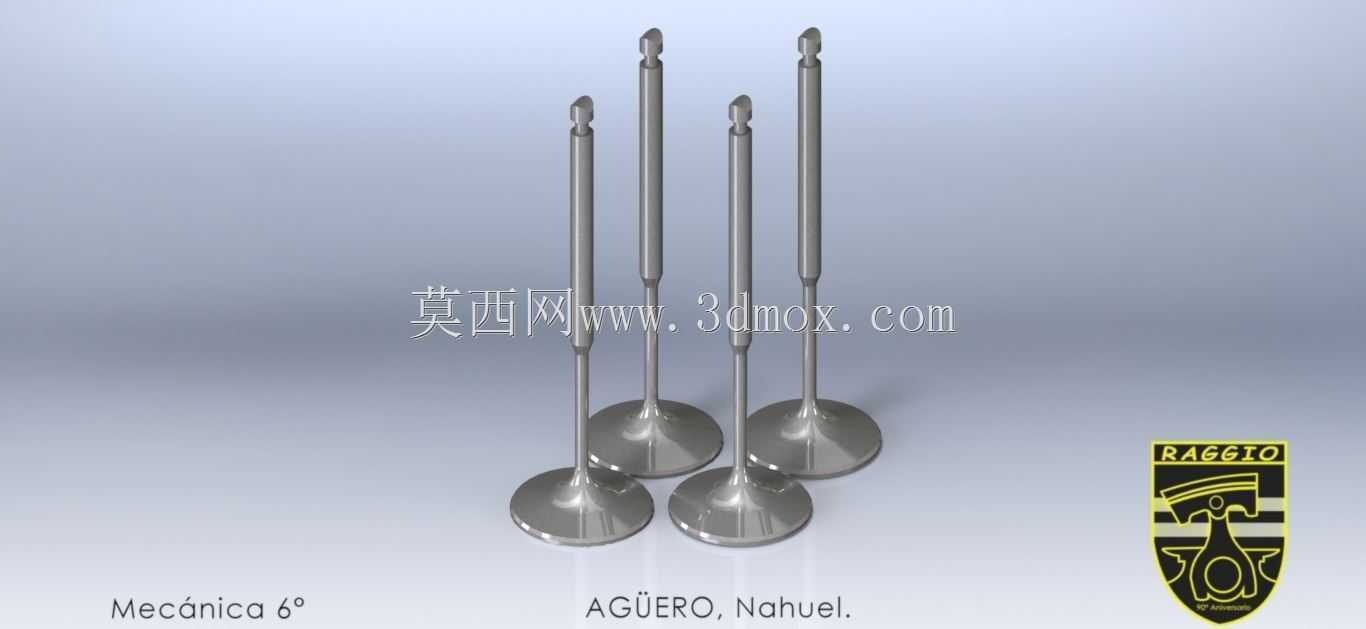

　　这套进排气门组件是内燃机配气机构的核心执行部件，主要应用在往复式活塞内燃机的气缸盖配气系统中，负责在发动机工作循环内精准控制进气冲程的新鲜充量进入、排气冲程的燃烧废气排出，直接决定发动机的充气效率、燃烧稳定性与排放表现。从结构设计来看，整套组件包含四支不同规格的气门，对应多缸发动机的进排气工位，每支气门由盘部、杆身、锁夹槽端三个功能段组成：盘部采用大直径锥面密封结构，密封锥角匹配通用内燃机气门座圈的标准角度，落座时能依靠锥面配合实现燃烧室的高压密封，避免压缩、做功冲程出现燃气泄漏；杆身采用等直径细长轴结构，表面设计为低粗糙度高光洁度形态，与气缸盖上的气门导管形成高精度滑动配合，为气门往复运动提供精准导向，

　　同时承担气门开启关闭过程中的侧向力传导，避免盘部出现偏磨导致密封失效。杆身顶端的锁夹槽结构用于装配气门锁夹，与气门弹簧上座配合固定，将气门弹簧的预紧力传递到气门整体，保证气门关闭时能紧密压合在气门座上，同时在凸轮轴驱动下克服弹簧力完成开启动作。设计过程中需要严格控制各部分的尺寸边界：盘部外圆直径需要匹配气缸盖的气道开口尺寸，不能与气道内壁、活塞顶面在上止点位置发生运动干涉；杆身直径与长度需要匹配对应型号的气门导管规格，保证足够的导向长度同时降低往复运动的摩擦阻力；锁夹槽的位置尺寸需要匹配气门弹簧的装配高度，保证弹簧预紧力处于设计区间，既不会出现预紧力不足导致的气门飞脱、落座反跳，也不会因为预紧力过大造成凸轮、

　　挺柱等驱动部件的异常磨损。这类气门组件除了应用在传统车用汽油、柴油发动机上，也可适配通用小型汽油机、工程机械动力单元、固定式发电机组动力的配气系统，建模时还原了成品的高光金属表面质感，盘部与杆身的过渡圆角做了精准还原，该圆角是应力集中高发区域，合理的圆角设计能大幅降低气门在高频往复冲击下的断裂风险，提升部件的疲劳寿命。
