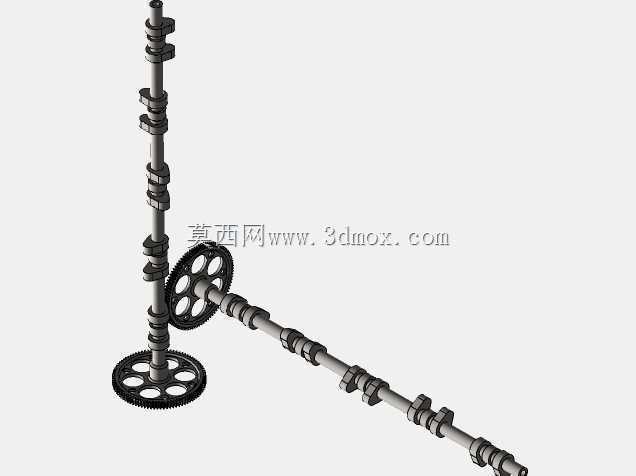

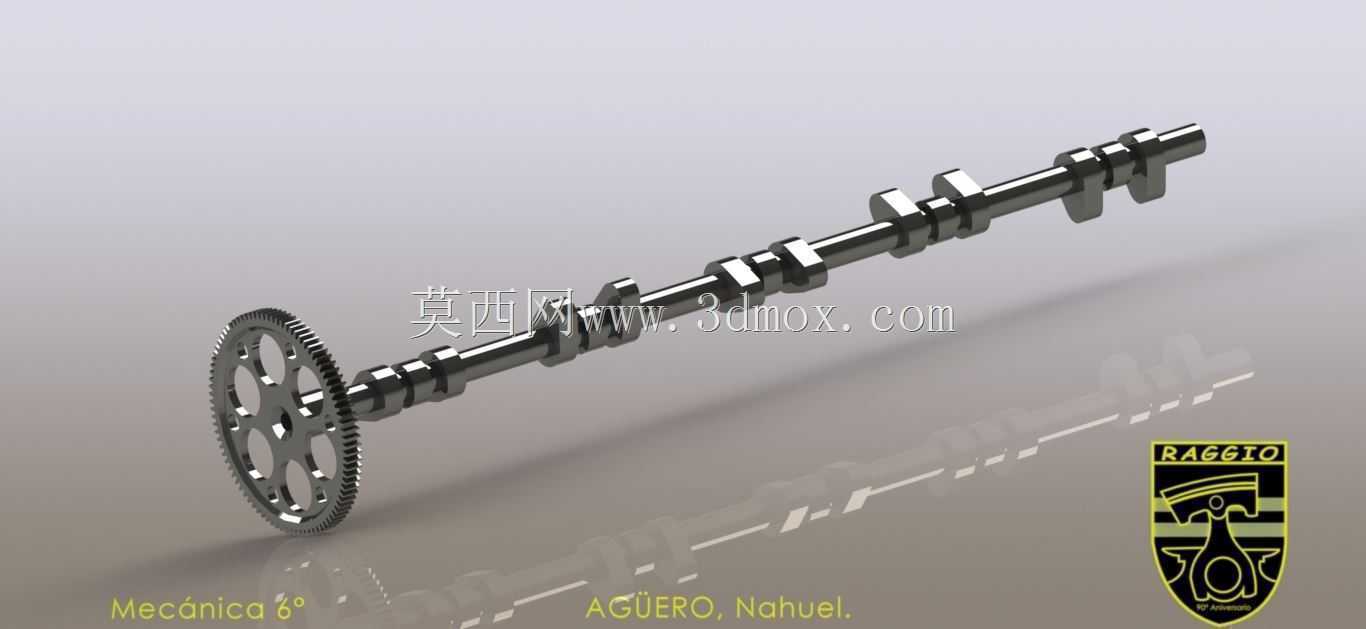

内燃机组合式凸轮轴带正时齿轮结构

项目分类:通用机械零部件 发布时间:2022-01-29 ID:532593
  • 内燃机组合式凸轮轴带正时齿轮结构
  • 内燃机组合式凸轮轴带正时齿轮结构

  这套凸轮轴结构主要应用在往复式内燃机的配气系统中,核心作用是按照发动机各缸的工作循环与点火顺序,精准控制进排气门的开启与关闭时刻,保证气门开启的升程、持续时长匹配不同工况下的进气充量与排气效率要求。从结构设计来看,轴身采用整体锻造的合金钢基体,表面经过高频淬火处理提升耐磨性,多个凸轮型线根据配气相位专门修形,型面的轮廓度公差控制在0.02mm以内,避免工作过程中出现气门开闭时序偏差,导致发动机动力输出下降、排放超标等问题。轴端集成的正时齿轮采用辐板式镂空结构,在保证轮齿啮合强度的前提下尽可能降低转动惯量,减少曲轴驱动凸轮轴过程中的动力损耗,齿轮与轴身采用过盈配合加定位销的连接方式,避免长期交变载荷下出现周向错位,导致配气相位失准。

  设计过程中需要重点考虑凸轮轴的安装边界:轴身的各轴颈直径与缸盖凸轮轴轴承孔的配合间隙控制在0.03-0.06mm区间,既保证转动过程中润滑油膜的形成,又避免间隙过大导致轴系跳动,影响凸轮与气门挺柱的接触精度。凸轮的升程段轮廓采用等加速等减速曲线设计,减少气门开启和关闭瞬间的冲击载荷,降低配气机构的工作噪音与磨损速率。在实际装机场景中,这套结构需要配合液压挺柱或者机械式挺柱使用,轴身内部设计有贯通的润滑油道,将缸盖主油道的压力机油输送到各个轴颈与凸轮型面,保证摩擦副的持续润滑。正时齿轮端预留有正时标记对位结构,装配时可快速对齐曲轴与凸轮轴的相位关系,降低装配调试的难度。轴身的轴向定位采用止推片结构,控制轴向窜动量在0.1-0.

  2mm范围内,避免凸轮轴向窜动导致气门升程偏差,影响各缸的配气一致性。针对高转速工况的使用需求,凸轮型面还做了微锥处理,配合挺柱底部的球面设计,让挺柱工作过程中产生缓慢自转,均匀磨损接触表面,延长部件的整体使用寿命。
