多楔带式传动皮带轮结构设计

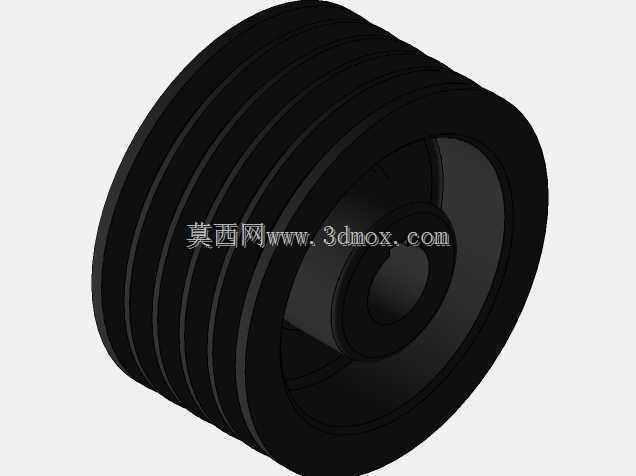

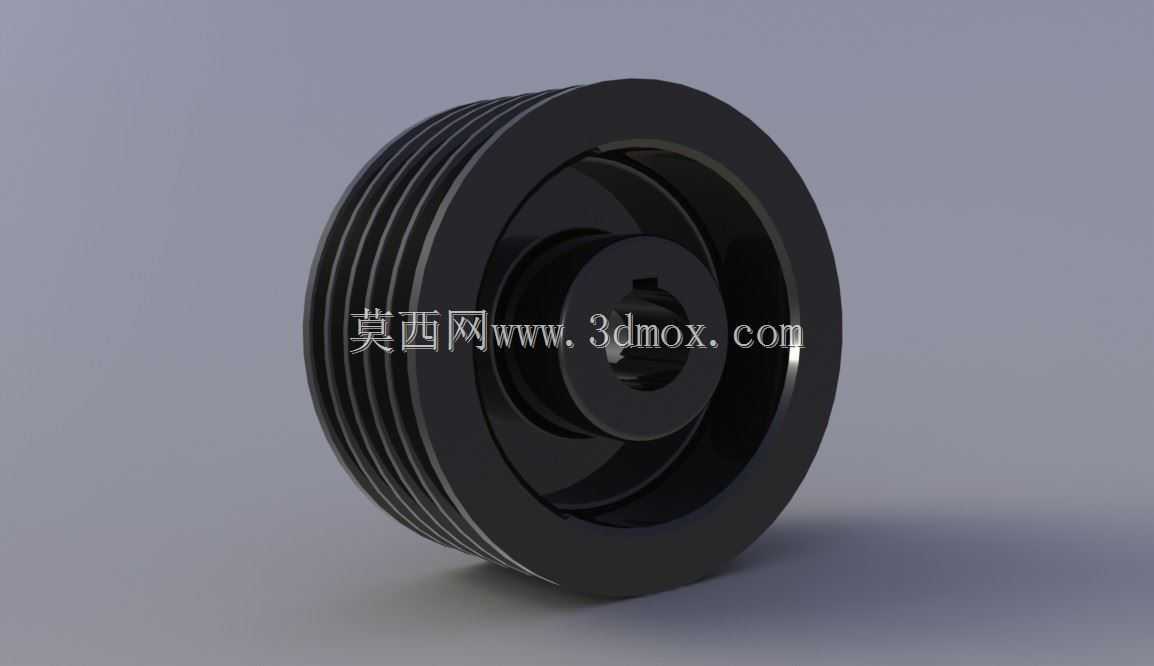

　　这类多楔带轮在工业传动场景中应用覆盖范围极广，从中小型动力设备的主传动链路，到辅机系统的动力传递单元都能见到它的身影，常见于机床辅传动、小型动力机组、轻工设备的动力传输环节，核心作用是通过与多楔带的配合，将主动轴的旋转扭矩平稳传递至从动端，相比普通平带轮，它的多槽楔面结构能提供更大的接触摩擦力，传动比稳定性更强，打滑率更低，同时在相同传动功率需求下，整体占用的安装空间比V带轮更小，适配紧凑布局的设备内部空间。从结构设计逻辑来看，轮体采用一体化成型的结构思路，外圈均匀分布多道环形楔槽，槽型的弧度、槽间距都严格匹配对应规格多楔带的楔齿尺寸，保证带体嵌入后接触面完全贴合，避免运行中出现偏磨、跳齿的问题；轮体中部的轮毂部分做了加厚处理，

　　中心开设带键槽的安装孔，用于和传动轴配合传递扭矩，键槽的位置、深度都按照轴径的扭矩传递需求做匹配，保证大扭矩传递时不会出现键连接失效的问题；轮毂和外圈轮缘之间设置了辐板式连接结构，在保证整体结构强度的前提下，尽可能降低轮体自身的转动惯量，减少设备启动、变速过程中的惯性冲击，同时辐板上预留的减重空腔也能降低整体零件重量，减少轴系的负载。在安装边界的考量上，轮体的轴向宽度完全匹配对应多楔带的宽度，安装时需要保证轮体的端面与传动轴轴线垂直，偏差控制在合理范围内，避免带体运行中出现跑偏、异常磨损；轮体外缘的楔槽加工粗糙度有明确要求，过高的粗糙度会加剧带体磨损，过低则会降低摩擦系数导致传动打滑；中心安装孔与轴的配合采用过渡配合公差，

　　既保证装配时的便利性，又能避免运行中轮体与轴之间出现相对窜动。这类带轮在实际运行中，自身的动平衡精度也会直接影响传动系统的稳定性，尤其是在中高转速的应用场景下，轮体的剩余不平衡量需要控制在对应等级要求内，避免运行中产生振动传导至轴系，影响轴承等配套零件的使用寿命。日常设备维护中，这类带轮不需要额外的润滑维护，只需要定期检查楔槽内是否积存杂物、带体张紧力是否在合理区间即可，相比齿轮传动、链传动结构，它的运行噪音更低，缓冲吸振能力更强，能有效过滤动力端输出的小幅振动，保护后端的精密传动部件。
