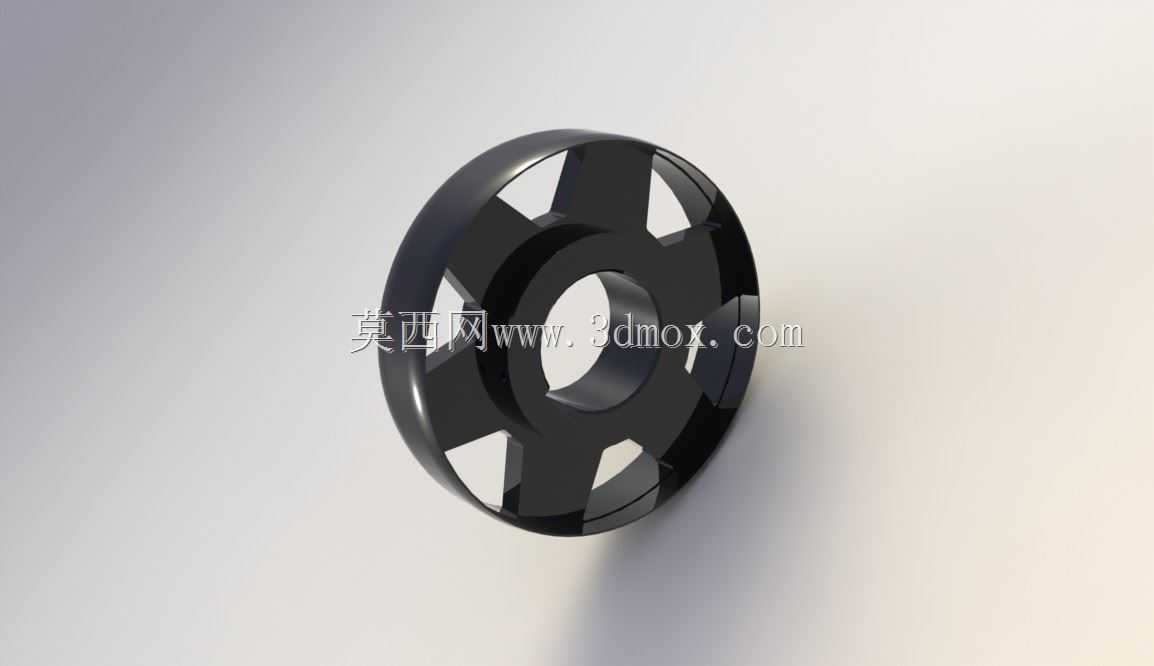

带镂空槽结构黑色轮盘类机械零件

　　这类带周向均匀镂空槽的轮盘零件，常应用在轻载传动系统的扭矩传递环节，也可作为小型设备的限位轮、阻尼轮使用，在轻工自动化输送线、小型办公设备传动组、家用器械动力传输结构中都能见到同类结构的身影。从结构设计逻辑来看，周向均匀分布的镂空槽并非单纯为了减重，每一处槽型的弧度、槽边与中心安装孔的同轴度公差，都直接决定了零件工作时与配合销、卡爪的啮合顺畅度，若槽位角度偏差超过0.1度，运行中就会出现卡滞、异响，长期使用还会造成配合件的不均匀磨损。零件中心的通孔为安装基准孔，孔壁的粗糙度要求控制在Ra1.6以内，保证与配套轴件装配后无径向窜动，轮盘外缘做了小圆弧倒角处理，避免装配过程中锐边划伤操作人员或相邻密封件。设计这类零件时，

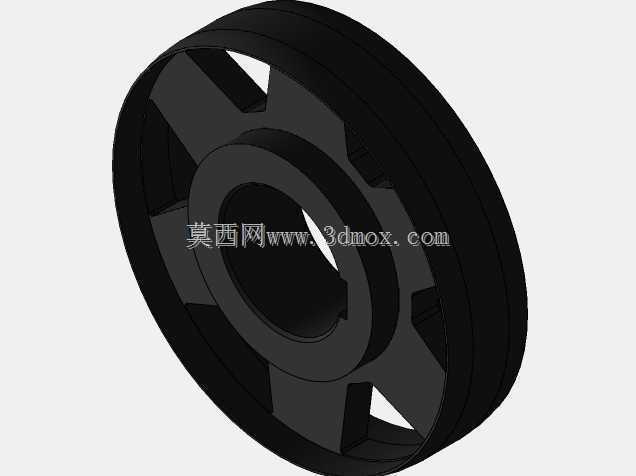

　　首先要匹配安装空间的边界尺寸，轮盘的外径要避开周边结构件的运动干涉范围，厚度方向要预留0.2-0.5mm的轴向窜动间隙，防止设备运行受热膨胀后出现抱死问题。镂空槽的数量和槽宽尺寸，是根据需要传递的额定扭矩计算得出的，槽数过少会导致单槽受力过大容易崩边，槽数过多则会降低轮盘整体的结构强度，在满足扭矩传递要求的前提下，镂空结构还能有效降低零件自身转动惯量，让传动启停过程更平稳，减少动力端的负载冲击。零件表面做了发黑处理，既可以提升表层耐磨性能，也能在常规仓储环境下起到防锈作用，适合非外露的内部传动结构使用。建模过程中，这类回转类带均匀特征的零件，优先采用旋转特征生成基体，再通过圆周阵列完成槽型结构的构建，能有效保证各槽位的位置度一致性，

　　后续工程图标注时，要重点标注中心孔与外圆的同轴度、各槽位相对于中心孔的位置度、槽宽的尺寸公差，这些都是直接影响零件实际装配和使用性能的关键参数。在实际选型替换时，除了核对安装孔尺寸、轮盘外径厚度这些基础参数，还要确认槽型的轮廓尺寸与原有配合件完全匹配，避免出现啮合间隙过大导致传动精度不足，或是间隙过小无法装配的问题。
