手动法兰式蝶阀三维结构设计

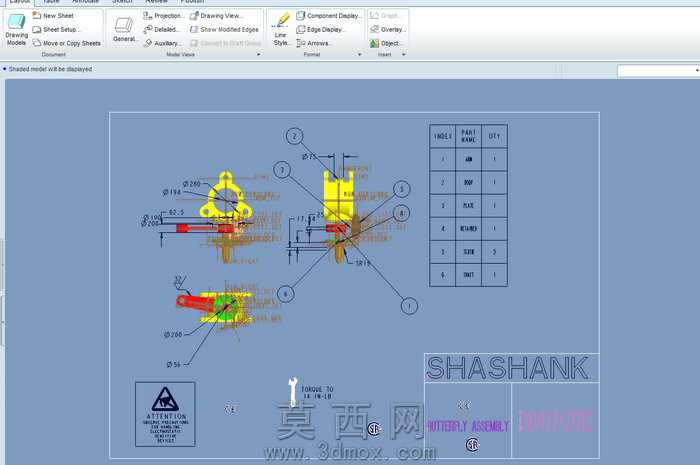

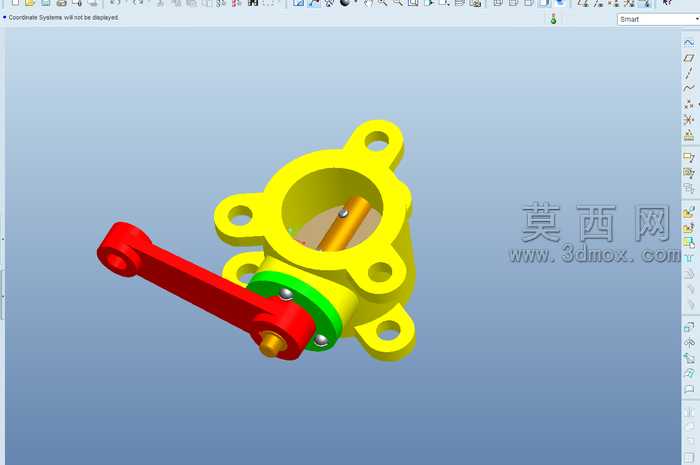

本作品为手动法兰式蝶阀的三维参数化建模成果，采用Creo Elements/Pro完成全零件建模与虚拟装配，完整还原了蝶阀的核心工作结构与外观形态。建模过程遵循机械设计通用规范，首先对阀体进行基础特征构建，采用拉伸、切除命令生成带四个安装耳的中空阀体结构，法兰安装面预留标准螺栓过孔，内壁做圆弧过渡处理以降低流体阻力，阀体材质赋予黄色哑光金属漆效果，还原铸铁阀体的涂装质感。其次完成阀杆与蝶板的结构建模，阀杆采用圆柱特征搭配定位轴肩，与阀体内部的安装孔做间隙配合约束，蝶板为圆盘式密封结构，边缘做倒角处理适配阀座密封面，建模时严格控制蝶板与阀杆的同轴度公差，保证转动过程无卡滞。驱动手柄部分采用红色工程塑料材质渲染，手柄与阀杆通过扁位结构传递扭矩，连接处设置绿色密封压盖，压盖上的紧固螺栓采用标准件库调用，螺栓头部做滚花细节处理，金属材质赋予高反光金属质感，区分不同零件的材质差异。装配阶段采用自底向上的装配逻辑，依次添加阀体、阀座、蝶板、阀杆、密封压盖、手柄、紧固件等零件，通过重合、同轴、距离等约束完成完全定位，同时添加旋转副机构约束，可模拟手柄带动蝶板0-90度旋转的启闭动作，直观展示蝶阀的流量调节原理。渲染阶段采用软件默认的工作室环境光源，调整各零件的反光度、粗糙度参数，让阀体的哑光漆面、手柄的塑料质感、螺栓的金属光泽形成清晰的视觉区分，模型整体结构清晰，各零件的配合关系明确，可用于阀门结构教学、产品展示、装配工艺模拟等场景，完整呈现了中线蝶阀的典型结构特点与工作逻辑，建模过程中对密封结构、安装结构、驱动结构的细节还原度较高，符合实际工业蝶阀的设计参数要求。
