外六角双外丝直通管路连接接头

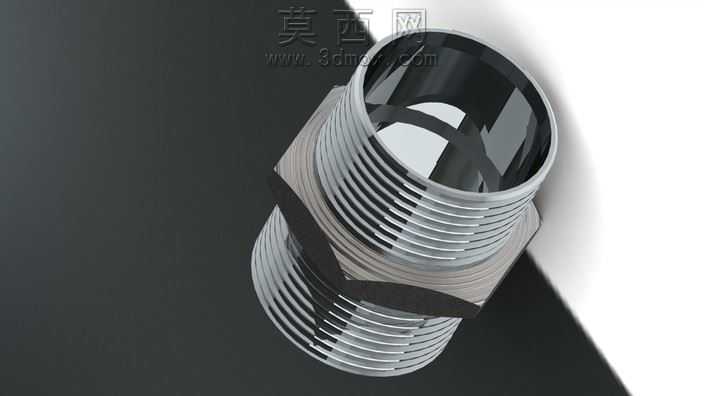

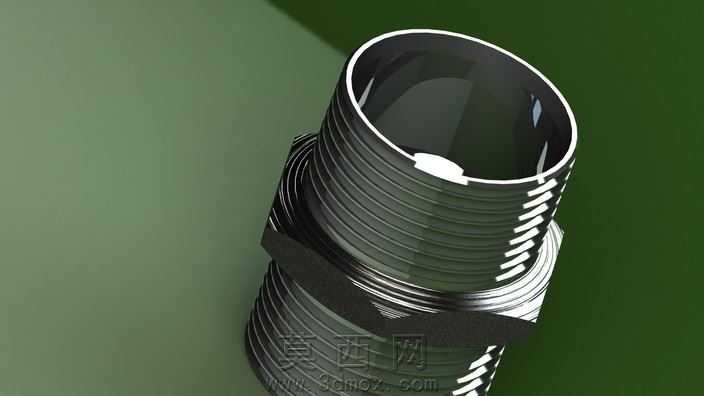

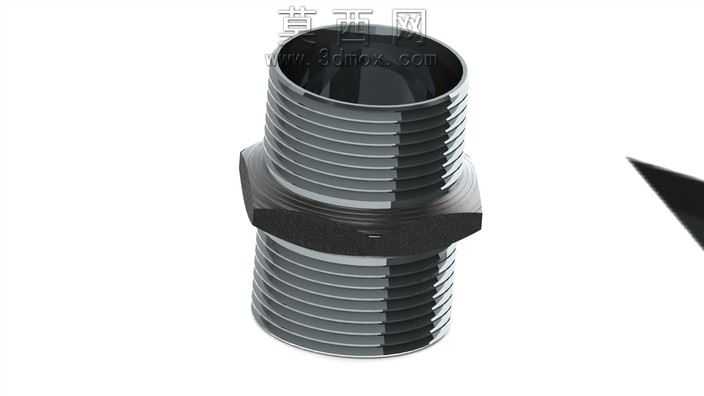

该作品为一款外六角双外丝直通管路连接接头的三维数字化模型，建模阶段采用SolidWorks软件完成全参数化设计，整体结构遵循管路连接类五金件的通用设计规范，模型几何精度控制在0.01mm级别，完全匹配实际工业生产的尺寸公差要求。建模过程中先以旋转凸台命令生成接头的主体回转基体，上下两段为等规格的外螺纹圆柱结构，中间为六角拧动台结构，螺纹部分采用扫描切除命令生成真实的螺纹牙型，还原了标准管螺纹的牙距、牙高与锥度参数，避免了简化螺纹带来的结构失真问题；中间六角台的棱边做了0.2mm的倒角处理，既符合实际加工的去毛刺工艺要求，也避免了三维模型渲染时出现锐边过曝的问题。材质渲染阶段，模型赋予了哑光镀锌金属材质，调整了金属粗糙度、反射率与环境光遮蔽参数，还原了镀锌五金件表面细腻的金属颗粒质感与低反光特性，同时为螺纹牙底添加了细微的明暗层次变化，让螺纹结构的立体感更加突出，渲染输出的效果图能够清晰呈现接头的每一处结构细节。结构设计上，该接头为等径直通结构，内部为光滑贯通的流道，无变径、无遮挡，能够最大限度降低管路流体的输送阻力；中间的六角台尺寸适配标准活动扳手的开口尺寸，方便安装时施加拧紧力矩，上下两段外螺纹长度经过合理配比，既保证足够的螺纹啮合长度以满足密封与连接强度要求，又避免螺纹过长导致安装干涉。设计思路围绕实用性与通用性展开，该接头主要应用于低压流体输送管路的中间连接场景，可适配同规格的内螺纹管路、阀门等配件，建模时保留了全部参数化特征，使用者可根据实际使用需求快速修改螺纹规格、六角台尺寸、整体长度等参数，快速衍生出不同规格的同系列接头模型，大幅提升同类五金件的设计效率。模型完成后经过了几何干涉检查与质量属性验证，整体结构无破面、无重叠特征，可直接用于虚拟装配验证、工程图导出、3D打印样件制作等场景。
