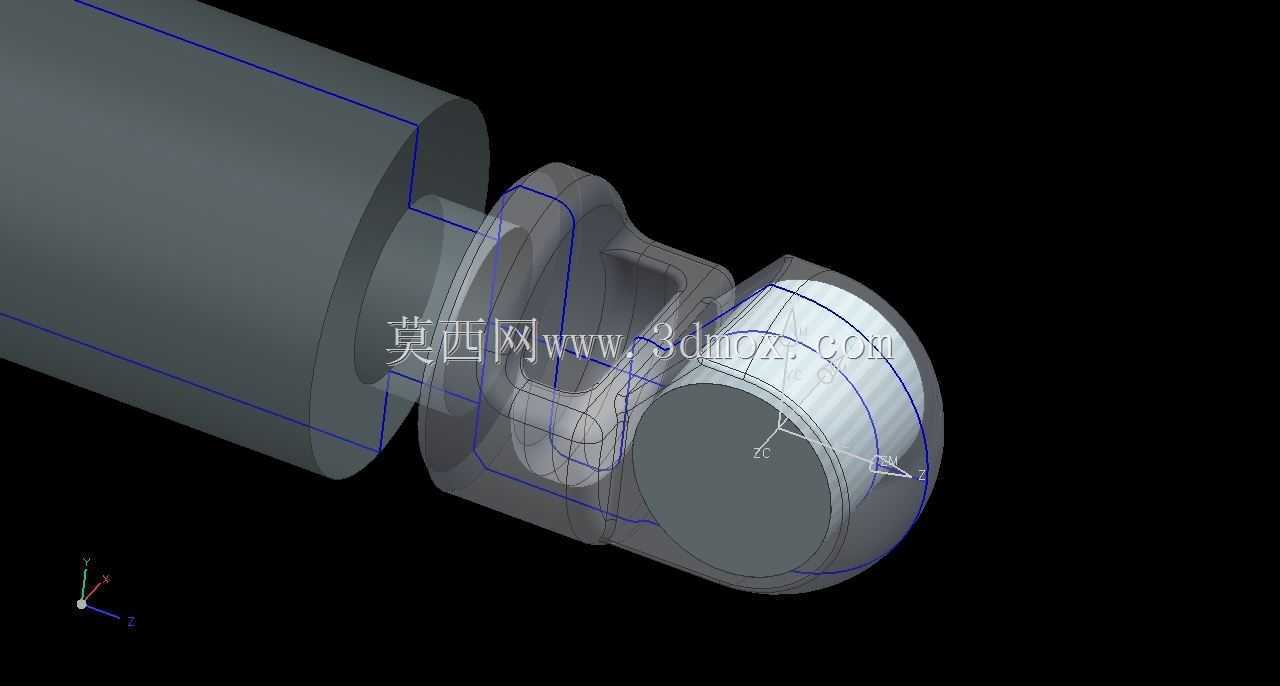

在商用车与乘用车的驱动桥总成中,半轴齿轮是差速器核心传力构件,承担着把差速器输出扭矩传递至驱动轮半轴的关键作用,日常工况下需要同时应对直线行驶时的稳定扭矩传递,以及转弯、颠簸路面时左右轮差速带来的相对滑动载荷,这类零件大多采用锻造或铸造毛坯后经机加工成型,齿面往往还需要做表面硬化处理来提升耐磨性能。从结构设计逻辑来看,这款半轴齿轮一端采用带内花键的轴颈结构,用来和半轴杆部实现周向固定与扭矩传递,花键参数的匹配需要严格对应半轴的花键规格,保证配合间隙控制在合理范围,避免传动过程中出现冲击异响;另一端的球头铰接结构则是为了适配独立悬架车型的跳动行程,让半轴在车轮随悬架上下摆动时依然能保持稳定的动力传输,
不会因为角度变化出现卡滞或传动效率骤降的问题。设计过程中需要重点校核几个安装边界:首先是轴颈部分的配合直径,要和差速器壳体内的支撑轴承内圈尺寸匹配,保证轴承压装后有足够的支撑刚度,避免齿轮啮合时出现偏载;其次是球头部分的摆角范围,需要对应悬架设计的最大跳动行程,预留足够的摆动余量,防止极限工况下球头与周边壳体发生运动干涉;齿部的参数设计则要匹配差速器行星齿轮的啮合参数,保证重合度处于合理区间,降低传动过程中的齿面接触应力,延长零件使用寿命。实际建模时需要兼顾工艺可行性,比如锻造毛坯的拔模斜度设置、机加工面的余量预留、齿根部分的圆角过渡,这些细节都会直接影响后续零件的加工良率与实际使用寿命,尤其是齿根位置如果圆角过小,
很容易在大扭矩冲击下出现应力集中导致断齿故障。在装配环节,这款齿轮的轴向定位需要通过卡簧或者调整垫片来控制啮合间隙,间隙过大会导致传动异响、齿面冲击,间隙过小则会出现润滑不足、齿面烧蚀的问题,建模时需要把这些装配调整的空间预留出来,给后续的装配工艺设计留出调整余量。
