卡丁车分体式锁紧轮毂连接结构

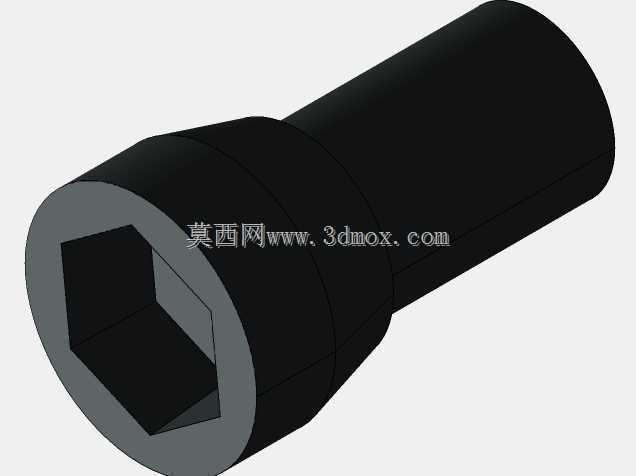

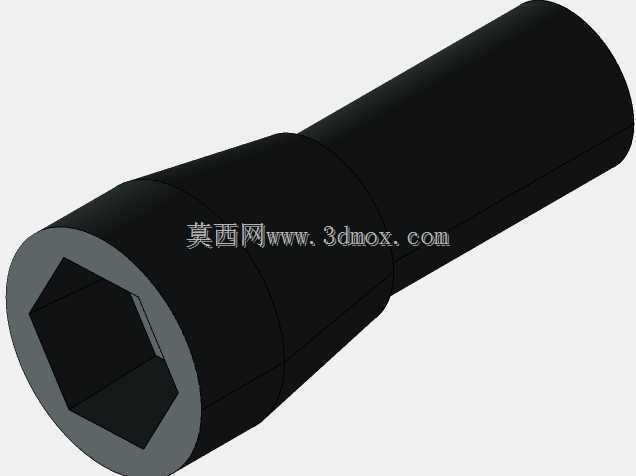

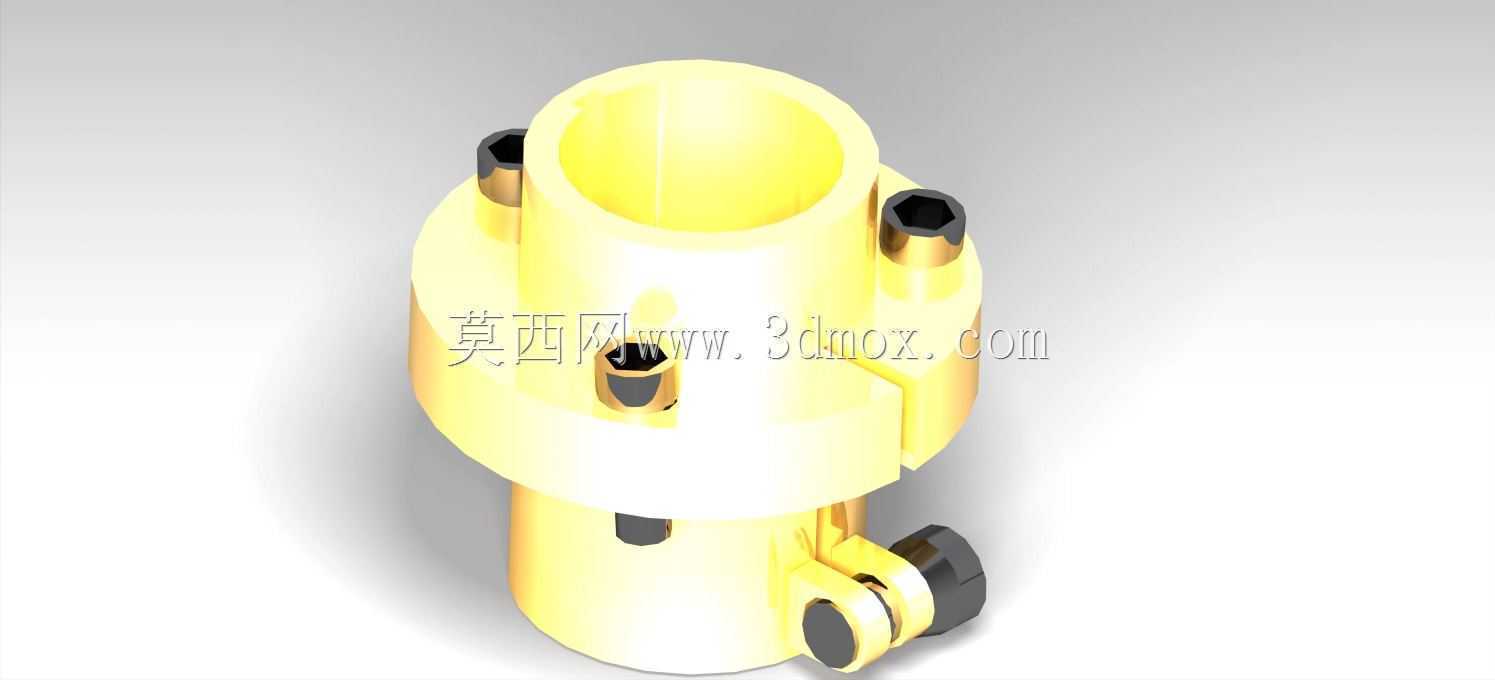

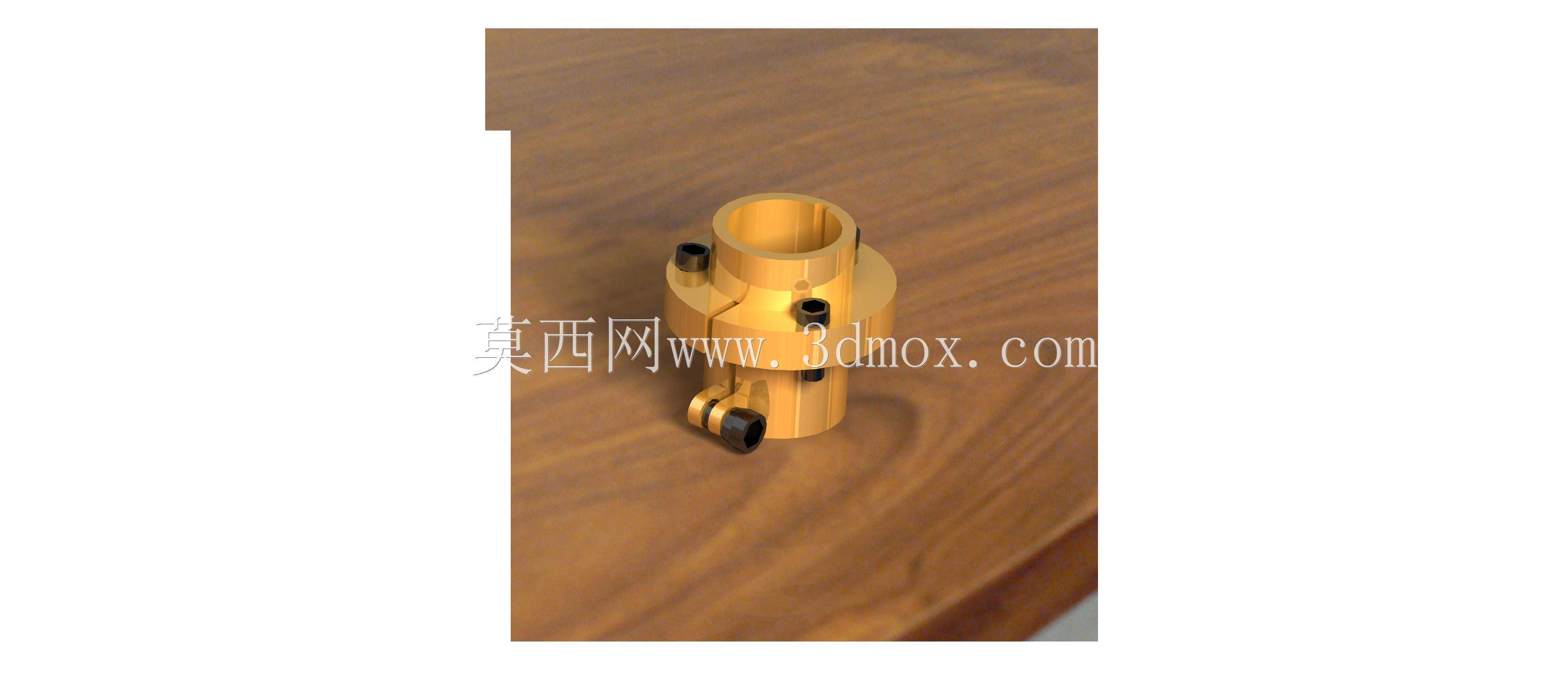

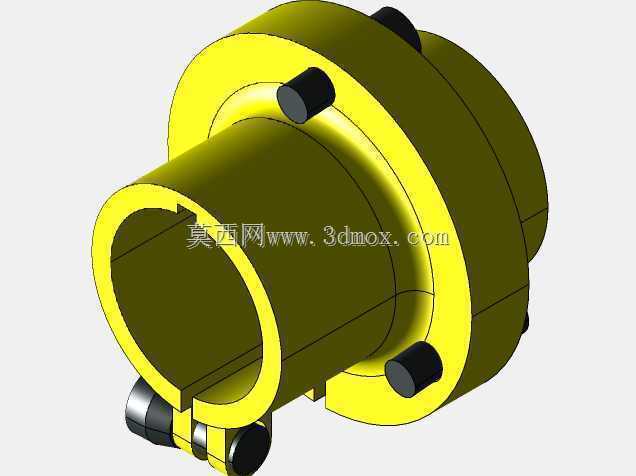

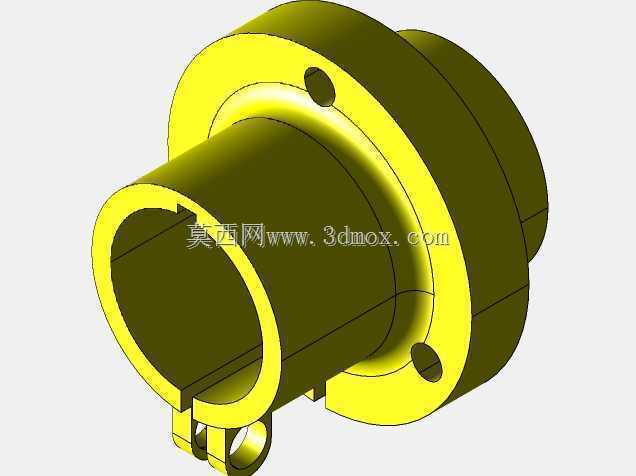

　　该结构应用于场地娱乐卡丁车、竞技改装卡丁车的轮轴连接部位，是车轮与驱动半轴之间的核心传力构件，直接承担动力传递、车轮定位以及行驶过程中冲击载荷的缓冲作用。区别于民用车辆的一体式轮毂设计，这类卡丁车专用轮毂采用分体对夹式结构，主体为上下对合的轴套结构，套设于驱动半轴外侧后，通过周向布置的内六角紧定螺钉实现径向锁紧，同时侧面设置的快拆锁紧夹结构可在不拆卸全部紧固件的前提下，快速调整轮毂在半轴上的轴向位置，适配不同轮距设定的调校需求。设计阶段优先考虑卡丁车赛事中的快维护需求，周向预留的三个安装孔位分别对应紧定螺钉锁紧、轮辐连接以及定位销固定功能，每个孔位的加工公差控制在IT7级，既保证紧固件装配后的同轴度，

　　又避免间隙过大导致行驶过程中出现轮毂松旷的问题。轮毂主体的内孔直径与常用的25mm、30mm卡丁车驱动半轴尺寸匹配，外圆的安装法兰面预留标准的轮辋连接孔位，安装时无需额外加工转接件即可适配多数市售卡丁车铝制轮辋。结构设计时特意在锁紧部位做了加厚处理，应对卡丁车过弯时产生的侧向冲击力，避免薄壁结构在频繁冲击下出现开裂变形；侧面的快拆夹采用偏心锁紧原理，扳动锁紧扳手即可快速抱紧半轴，松开后可沿半轴滑动调整轮距，调校效率相比传统全螺钉锁紧结构提升60%以上，适配场地赛中快速调整车辆设定的需求。实际使用中，这类轮毂需要承受起步时的瞬时扭矩输出、过弯时的侧向载荷以及颠簸路面的纵向冲击，因此结构上所有的转角位置都做了R2以上的圆角过渡，

　　减少应力集中点，避免长期交变载荷下出现疲劳断裂。装配时需注意周向紧定螺钉的拧紧顺序，采用对角分次拧紧的方式，保证轴套与半轴的同轴度误差控制在0.05mm以内，避免高速行驶时车轮出现跳动；侧面的快拆锁紧机构在装配到位后，需要确认锁紧扳手的锁止角度处于死点位置，防止行驶过程中受振动松脱。
