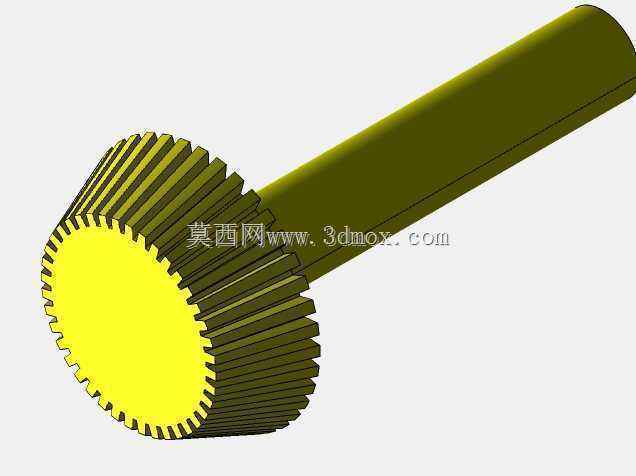

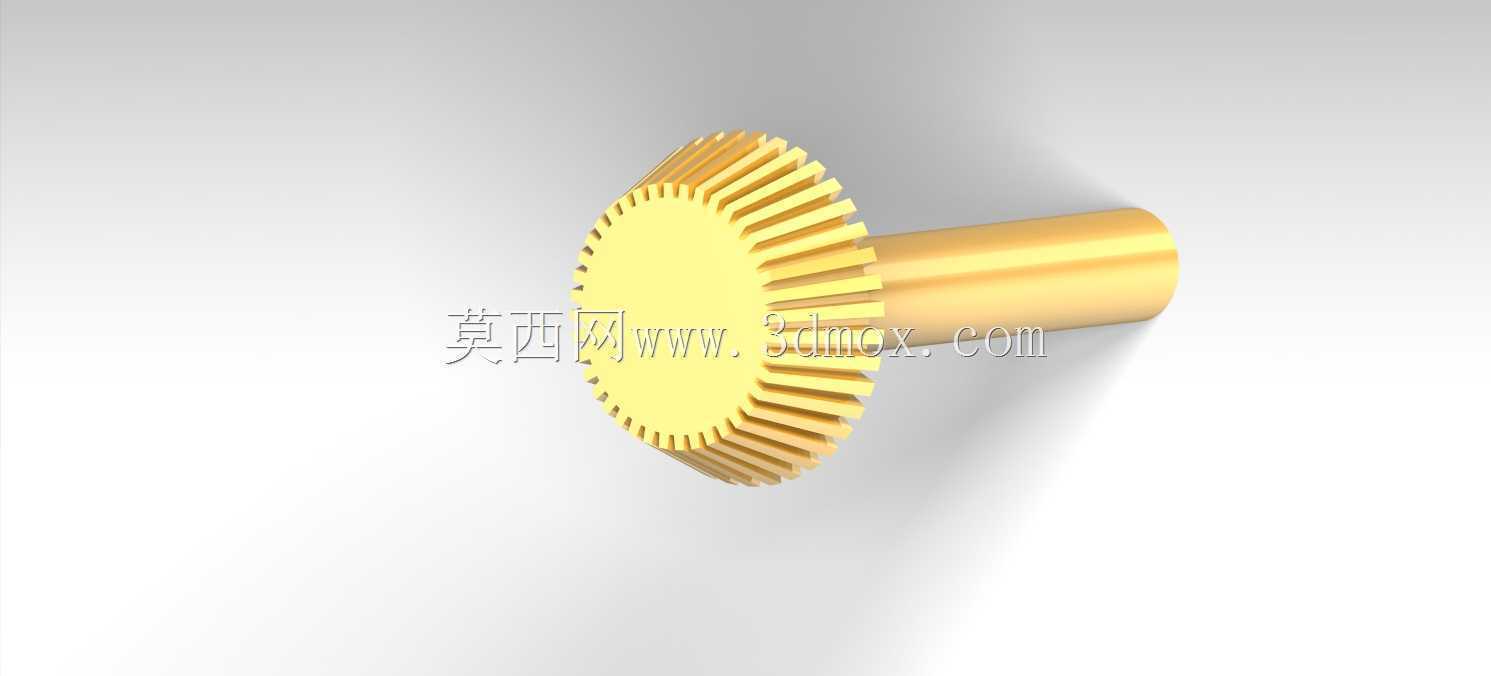

带轴直齿锥齿轮传动结构三维建模

　　在各类相交轴动力传递场景中，这类带轴锥齿轮是改变传动方向、匹配转速扭矩的核心基础零件，常见于小型机床进给机构、农用机械转向传动单元、轻工设备的分动模块，以及部分手动工具的动力换向结构中，承担着将单轴旋转动力以固定夹角传递至另一根轴的核心作用，相比圆柱齿轮，它能在紧凑空间内完成90度或其他固定夹角的动力换向，不需要额外增加中间传动轮组，能有效压缩整套传动机构的安装空间。

　　从结构设计逻辑来看，这款锥齿轮采用齿部与传动轴一体化的结构设计，省去了齿轮与轴之间的键连接、过盈装配环节，既避免了装配间隙带来的传动回差，也提升了整体结构的抗扭强度，适合中小扭矩、传动精度要求中等的应用场景。齿部采用直齿锥齿形，加工难度低于螺旋锥齿轮，对安装精度的容错性更好，后期维护更换的成本更低，适合量产化的通用传动场景。齿形参数设计时，会严格匹配配对齿轮的模数、压力角、分锥角参数，保证啮合过程中齿面接触面积均匀，避免局部应力集中导致的齿面磨损、断齿问题，齿端做了微小的倒角处理，既方便装配时的啮合导入，也能减少啮合启动瞬间的齿端冲击。

　　安装边界方面，一体化的轴段为光轴结构，可直接适配深沟球轴承或滑动轴套的安装位，轴段直径与齿部大端直径保持合理的比例差，预留出轴承安装、轴向定位的台阶空间，轴向定位可通过轴端卡簧或者轴肩实现，不需要额外加工复杂的定位结构。齿部的背锥面与安装端面保持严格的垂直度公差，保证装配后齿轮的分锥顶点能与配对齿轮的分锥顶点完全重合，避免出现偏载、啮合异响的问题。实际选型应用时，需要注意整套传动副的润滑条件，开放式传动场景需定期涂抹润滑脂，封闭箱体结构内可采用油浴润滑，能大幅降低齿面磨损速度，延长零件使用寿命。建模过程中，齿面的渐开线轮廓严格按照锥齿轮的展成原理生成，保证齿形从大端到小端的平滑过渡，轴段与齿部的衔接处做了圆角过渡处理，减少应力集中点，避免长期交变载荷下出现轴根断裂的问题。
