手动平板热压烫印设备结构设计

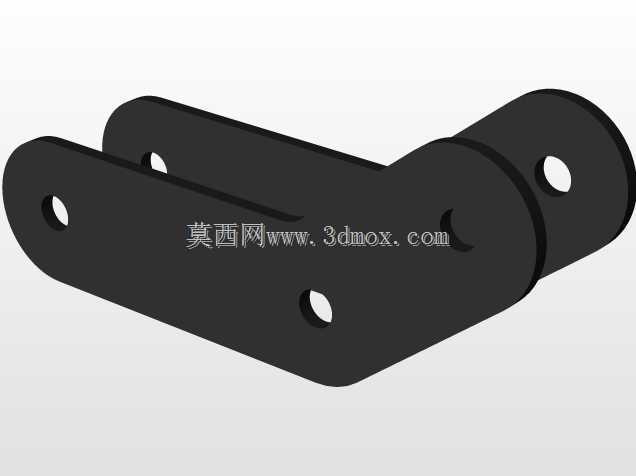

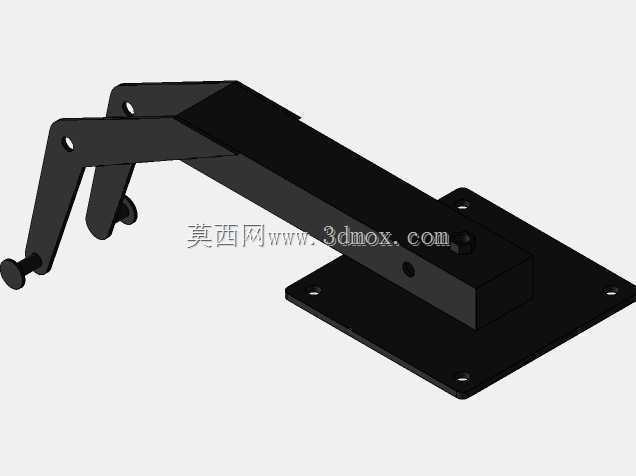

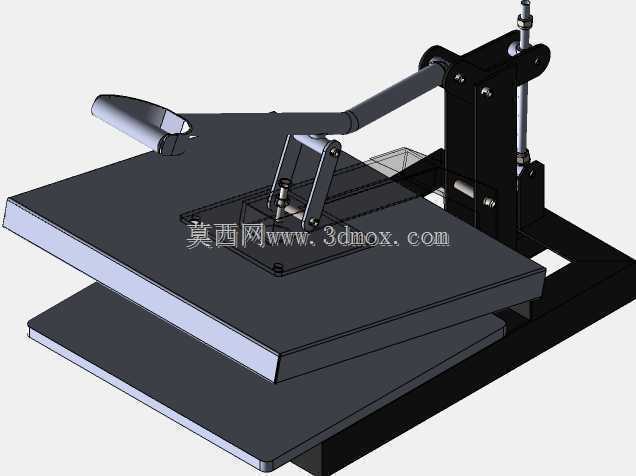

　　这款手动平板热压设备的结构设计，核心面向服装烫画、板材热转印、小型工件热粘合的线下加工场景，在街边图文店、小型服装加工坊、广告标识制作门店的日常作业中十分常见，无需外接气源与复杂电控回路，仅靠人力操作即可完成压合作业，对作业场地的供电与空间要求极低，适合小批量、多批次的零散加工需求。从结构布局来看，设备采用下置双平板的承压结构，下层平板作为固定承托基准，上层平板为可开合的加热压合端，两者的平行度在设计时通过四连杆铰接结构做了限位约束，避免手动施压过程中出现压合面倾斜、压力分布不均的问题，保证待加工工件整个接触面的压合力度一致，不会出现局部烫印不实、粘合脱层的缺陷。操作端的加长力臂设计充分利用了杠杆省力原理，

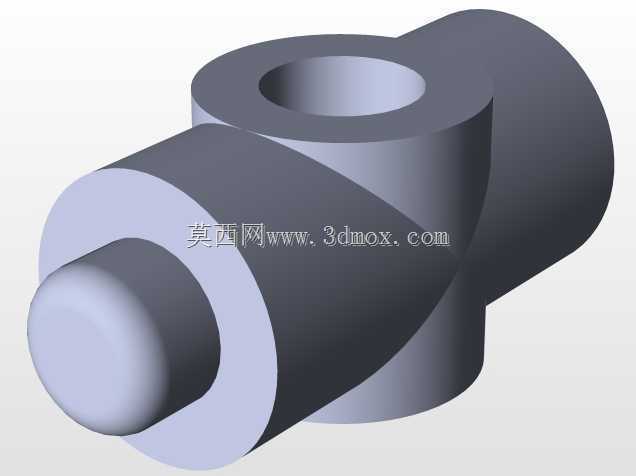

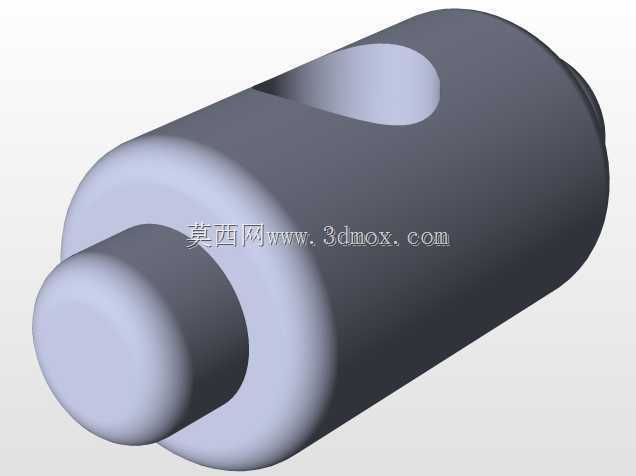

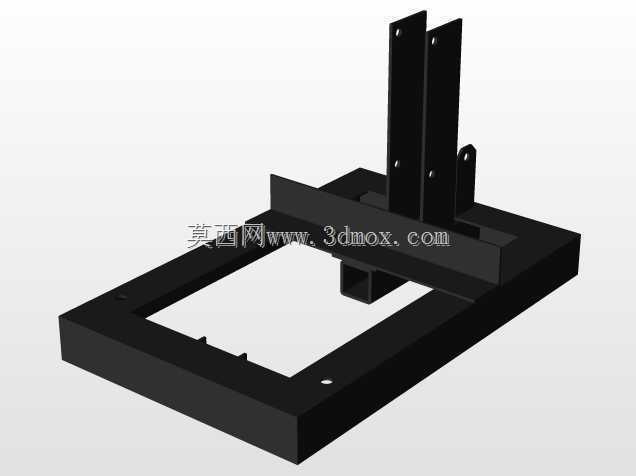

　　操作人员仅需施加较小的下压力，即可在压合面获得足够的压合压强，适配常规热转印、烫画作业所需的0.3-0.5MPa面压要求，力臂末端的握持位做了弧形贴合处理，长时间操作也不会出现硌手的问题。设备的铰接回转副全部采用销轴加耐磨衬套的结构，在频繁开合的使用场景下能有效降低铰接位的磨损量，长期使用也不会出现压合面错位的问题，立柱导向位预留了加热组件的走线空间，加热线缆从立柱内部穿行，不会在设备开合过程中出现线缆拉扯、剐蹭的风险，提升了作业过程的安全性。安装边界方面，设备整体采用落地式放置结构，底部框架的支撑脚做了加宽处理，无需额外打膨胀螺栓固定在地面，放置在常规工作台面即可保持稳定，压合工位的开口高度预留了足够的操作空间，

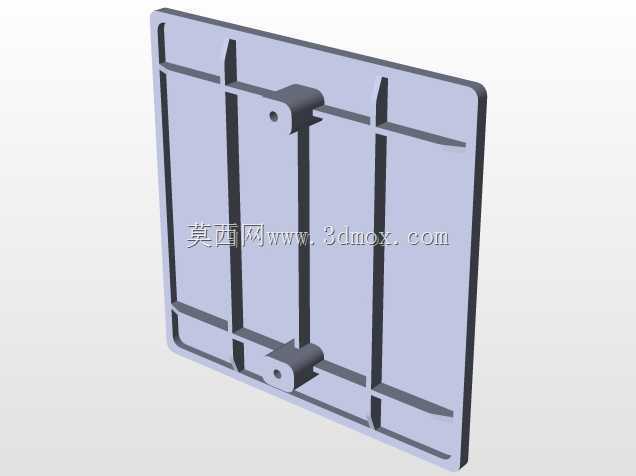

　　可容纳厚度在50mm以内的待加工工件，适配大部分常规烫印、热粘合加工的工件尺寸需求。设计过程中特意将整机的重心控制在底部框架的中心区域，即使操作人员施加较大的下压力，设备也不会出现侧翻、翘边的问题，上层加热板的开合角度最大可达到60度，取放工件时不会有结构干涉，操作人员可以轻松调整待加工件的位置，保证烫印图案的对位精度。从结构细节来看，压合平板的背面做了加强筋布局，避免平板在长期受热、受压的工况下出现中部凹陷变形的问题，保证整个压合面的平面度公差控制在合理范围内，所有外露的结构件都做了圆角钝化处理，没有尖锐的毛刺与棱角，避免操作过程中划伤操作人员。
