48V无刷直流CNC高速主轴结构设计

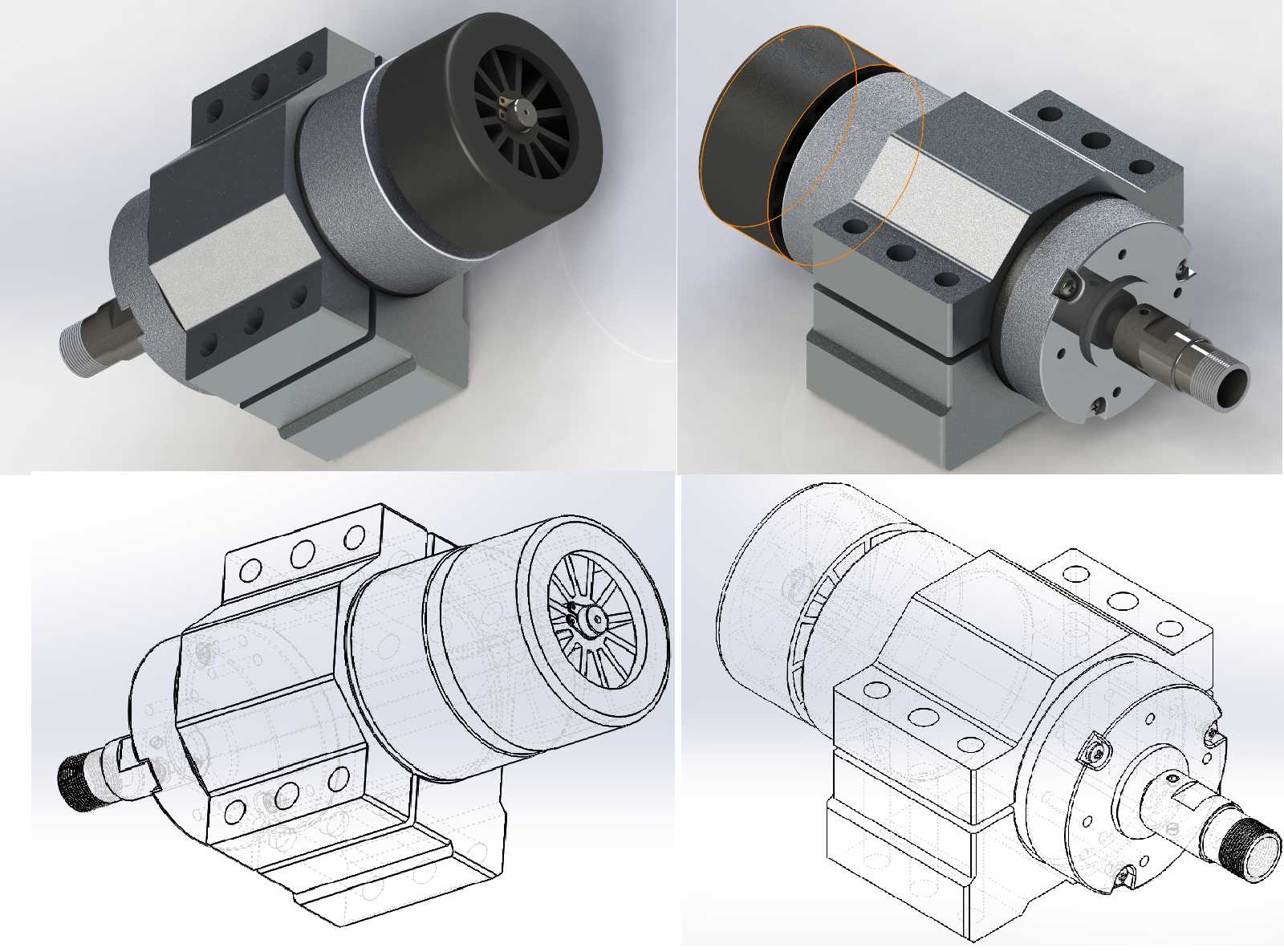

该三维结构对应的是小型数控加工场景下使用的48V无刷直流高速主轴单元，主要适配桌面级CNC雕刻机、小型精雕加工设备，可用于软金属、亚克力、木材、工程塑料等材质的精密切削、铣削、钻孔加工工序，在小型加工工坊、教学实训设备、个人DIY加工场景中有着广泛的应用空间，能够满足小尺寸工件的高精度加工需求，相比传统有刷主轴具备更长的连续运行寿命，更低的运行噪音与电磁干扰表现。

从功能特性来看，该主轴额定转速可达12000rpm，采用48V直流无刷驱动方案，无需额外搭配高压供电回路即可实现稳定的高转速输出，运行过程中动力输出平顺，后端集成的散热风叶结构能够在主轴运转时带动空气形成定向气流，带走电机绕组持续工作产生的热量，避免长时间高负载运行出现过热退磁、功率衰减的问题。主轴前端采用标准的刀具装夹结构，可适配对应柄径的铣刀、钻头、雕刻刀等加工刀具，装夹定位精度可靠，能够保障加工过程中刀具的径向跳动控制在合理区间，提升加工面的光洁度与尺寸精度。

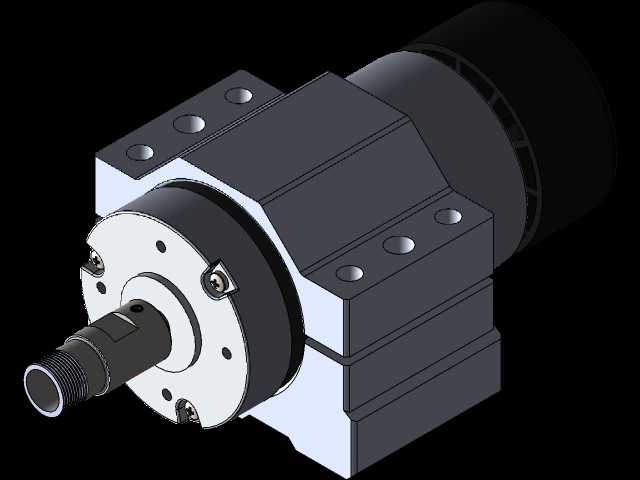

在设计思路上，该结构优先还原了主轴的外部装配特征，省略了内部绕组、驱动电路等非装配关联的细节结构，重点呈现了主轴本体与安装基座的配合关系，安装基座采用带定位孔的方块式结构，可通过螺栓直接固定在设备的Z轴滑台上，安装过程中可通过螺栓孔位的微调校正主轴与加工台面的垂直度，保障加工进给方向的精度。由于建模过程中未还原内部夹具走线与内部夹头的详细结构，实际装配使用时需要配合对应规格的螺栓完成安装基准的尺寸校正，确保主轴轴线与进给方向完全平行。

从安装边界来看，该主轴整体结构紧凑，径向最大尺寸适配小型CNC设备的安装空间，轴向长度预留了刀具装夹与散热结构的空间，不会与Z轴滑台的行程产生结构干涉，安装基座上的固定孔位采用对称排布设计，可适配多数桌面级CNC设备的通用安装孔距，无需额外加工转接板即可完成快速装配。整体外部结构做了规整化处理，外壳的安装平面与定位基准面均做了平行度与垂直度的公差适配，能够保障安装后主轴的运行稳定性，减少高转速下的共振问题，提升加工过程的平稳性。
