低成本多自由度木质支架机械臂结构设计

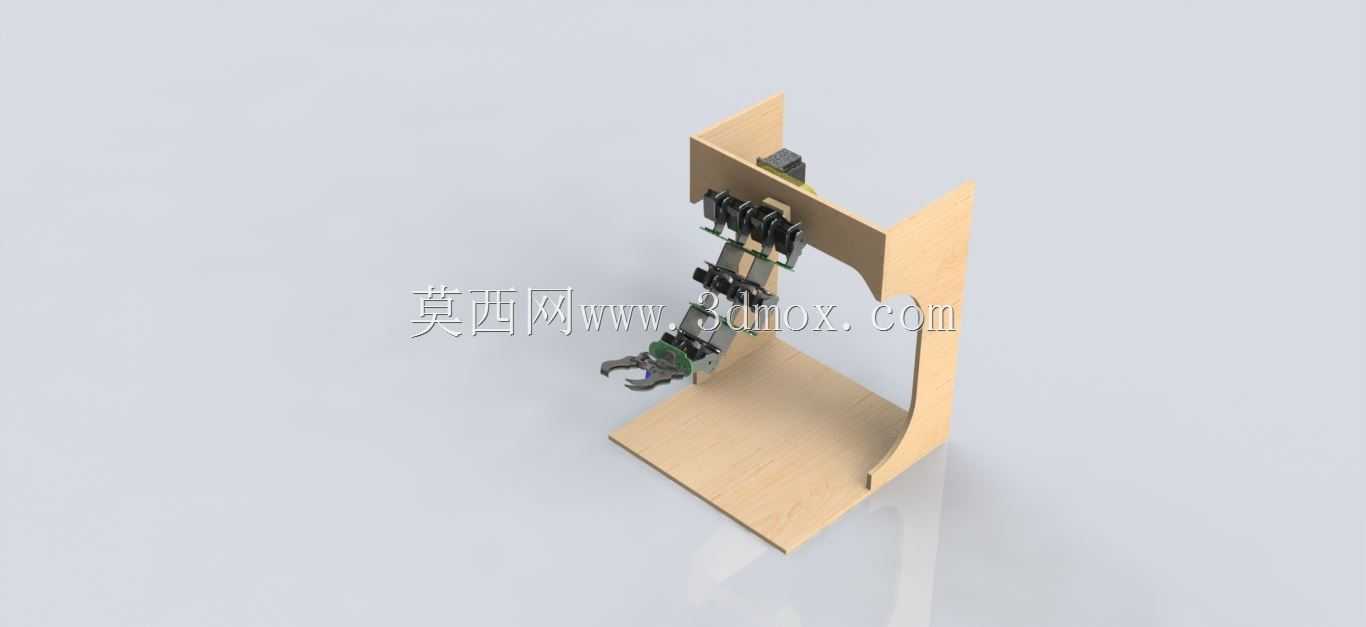

　　这款机械臂采用分层式木质板材作为主体支撑框架，所有结构件均可通过常规激光切割或线锯加工完成，无需开模或复杂机加工工序，核心驱动选用mg995伺服单元，整套结构不含布线与外接电子控制模块，可作为小型自动化执行机构的基础验证载体，适配教学演示、小型物料分拣、创客项目开发等多类场景。从结构布局来看，其底座采用整块平板式设计，安装时仅需预留200mm×180mm的水平固定区域，底座上方通过L型立式支撑板承载整个臂体的重量，立式板材与底座采用嵌入式榫卯加胶接的固定方式，无需额外金属连接件即可保证支撑刚度，避免了常规金属支架焊接、攻丝的复杂工序。臂体部分采用三段式串联结构，每段关节处均预留伺服电机的安装卡槽，舵机直接嵌入板材预设的定位槽内，

　　输出轴与下一段臂体的连接孔位精准匹配，装配时无需额外设计联轴器或转接法兰，大幅降低了装配难度与零件数量。末端执行器采用夹爪式结构，夹爪的开合动作由独立伺服驱动，夹指内侧预留了防滑纹理的安装位置，可根据夹持物料的类型粘贴橡胶垫或更换不同构型的夹指，适配不同形状、重量的小型工件夹持需求，单臂最大伸展长度可达320mm，垂直方向作业覆盖范围从底座平面向上最高280mm，可满足桌面级小型作业场景的行程需求。设计过程中优先考虑了加工与装配的便捷性，所有板材零件均采用等厚度板材加工，零件轮廓无复杂曲面，普通创客群体或教学实验室仅需具备基础板材切割能力即可完成全套结构件的制作，结构的受力路径经过优化，

　　立式支撑板的弧形轮廓既规避了臂体运动过程中的干涉问题，又通过轮廓形状优化降低了板材的应力集中，避免长期负载下出现板材断裂的问题。关节处的转动间隙通过板材的加工精度控制，预留的0.2mm装配间隙既保证了转动顺畅，又不会出现过大的回程误差，可满足轻载作业下的定位精度要求。这套结构可作为机械臂入门设计的参考模板，使用者可在此基础上拓展视觉识别模块、更换更高扭矩的驱动单元、调整臂段长度参数，快速衍生出适配不同作业需求的定制化机械臂结构，也可用于机械原理教学中的机构运动演示，帮助学习者直观理解串联关节机器人的运动逻辑与结构组成。
