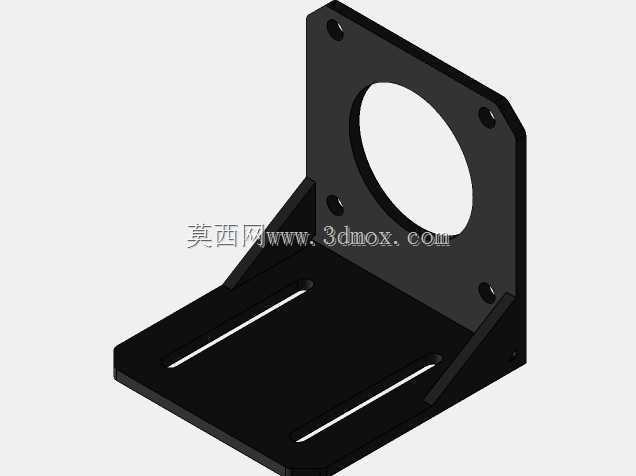

这款L型直角支撑结构,主要面向小型传动场景下的动力单元固定需求,常见于桌面级自动化输送线、小型模组滑台驱动端、非标实验测试台架的动力安装工位,用来承接步进或伺服类小型电机的安装载荷,抵消电机输出轴运转时产生的径向反扭矩,避免动力单元运行时出现偏移、震动等问题。从结构设计逻辑来看,整体采用直角折弯加双侧三角加强筋的构型,竖直安装面开设大直径中心通孔,刚好适配电机前端输出轴的穿过需求,通孔周边均匀布置四个安装螺孔,孔位间距匹配常规42、57系列法兰电机的安装孔距,无需额外扩孔或转接板即可完成电机端面的贴合固定;水平安装面开设两条平行的长条形腰型孔,安装时可沿腰型孔长度方向调整支架整体位置,方便对接同步轮、联轴器等传动部件的中心距,
补偿加工或装配带来的位置误差,降低现场装配的对位难度。结构的转角位置设置的两块三角加强筋,分别连接竖直面与水平面的内侧转角,在不额外增加整体板材厚度的前提下,大幅提升支架的抗扭刚度与抗弯承载力,避免电机满负载运行时支架出现转角变形,导致电机轴与传动部件不同心,进而引发的传动异响、轴承磨损加快等问题。安装边界方面,竖直安装面的外轮廓做了切角处理,避免安装时与周边设备的型材、板材边角发生干涉,水平安装面的边缘做了轻微倒角,去除加工毛刺,防止装配时划伤操作人员或线缆。实际应用中,这类支架可直接通过螺栓固定在铝型材框架、钢板工作台面或者设备的安装基板上,竖直面承载电机的自身重量与运转扭矩,水平面提供稳定的支撑基础,
腰型孔的设计也方便后期维护时调整电机张紧度,比如同步带传动场景下,松开水平安装面的固定螺栓即可沿腰型孔移动电机,调整同步带的张紧程度后再锁紧,无需重新打孔定位。整体结构没有多余的冗余设计,所有开孔与加强结构都围绕安装便捷性、结构刚性、装配容错性三个核心需求设计,既满足小型动力单元的固定强度要求,又尽可能压缩了自身的占用空间,适合在空间紧凑的小型非标设备内部使用。
