立式双缸内燃发动机结构展示三维数模

　　这款立式双缸动力装置的三维数模，完整还原了往复式内燃动力核心的运动逻辑与装配关系，可直接用于小型动力设备的结构教学、原理演示以及初期方案选型参考。从实际应用场景来看，这类双缸结构常被搭载在小型发电机组、园林作业机械、微型代步车辆以及小型农用机具上，相比单缸动力，双缸交替做功的输出特性更平顺，振动幅值控制更优，同时结构复杂度远低于多缸机型，兼顾了制造成本与运行稳定性。

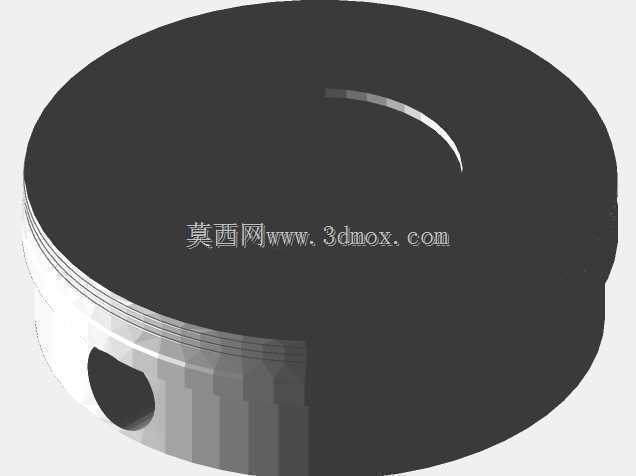

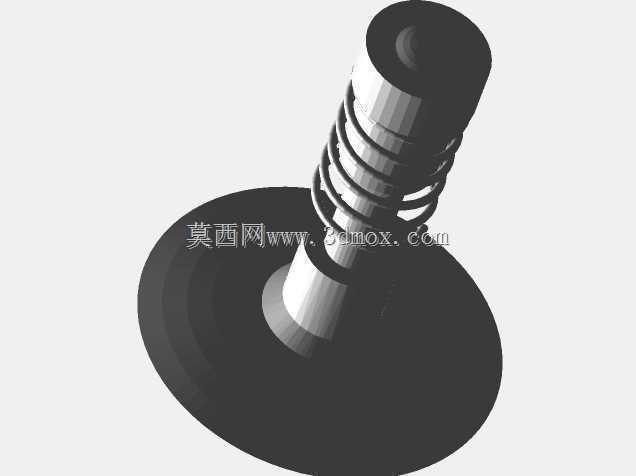

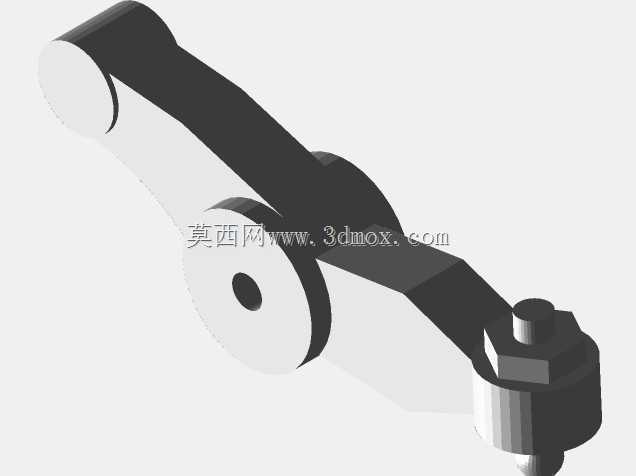

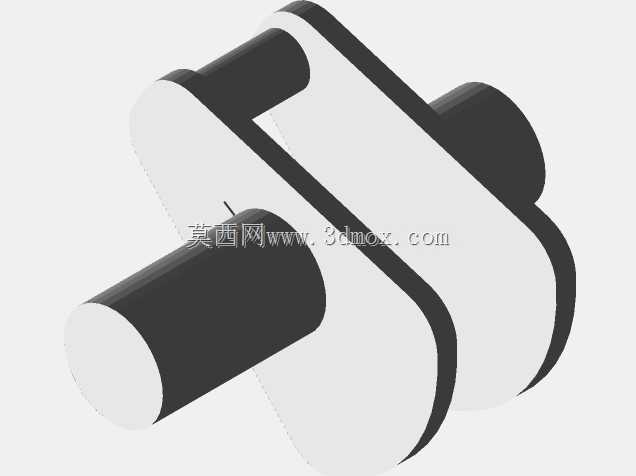

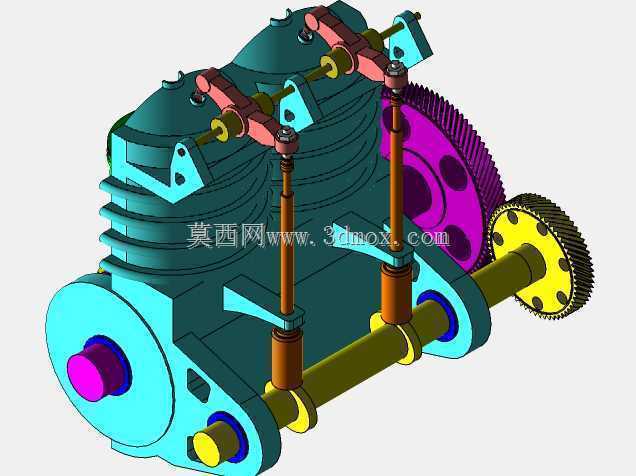

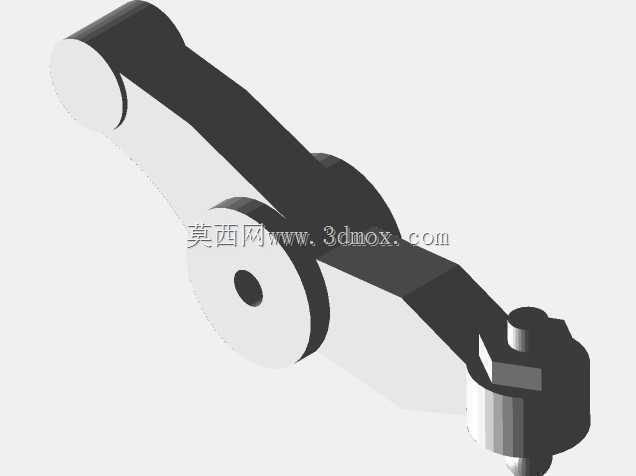

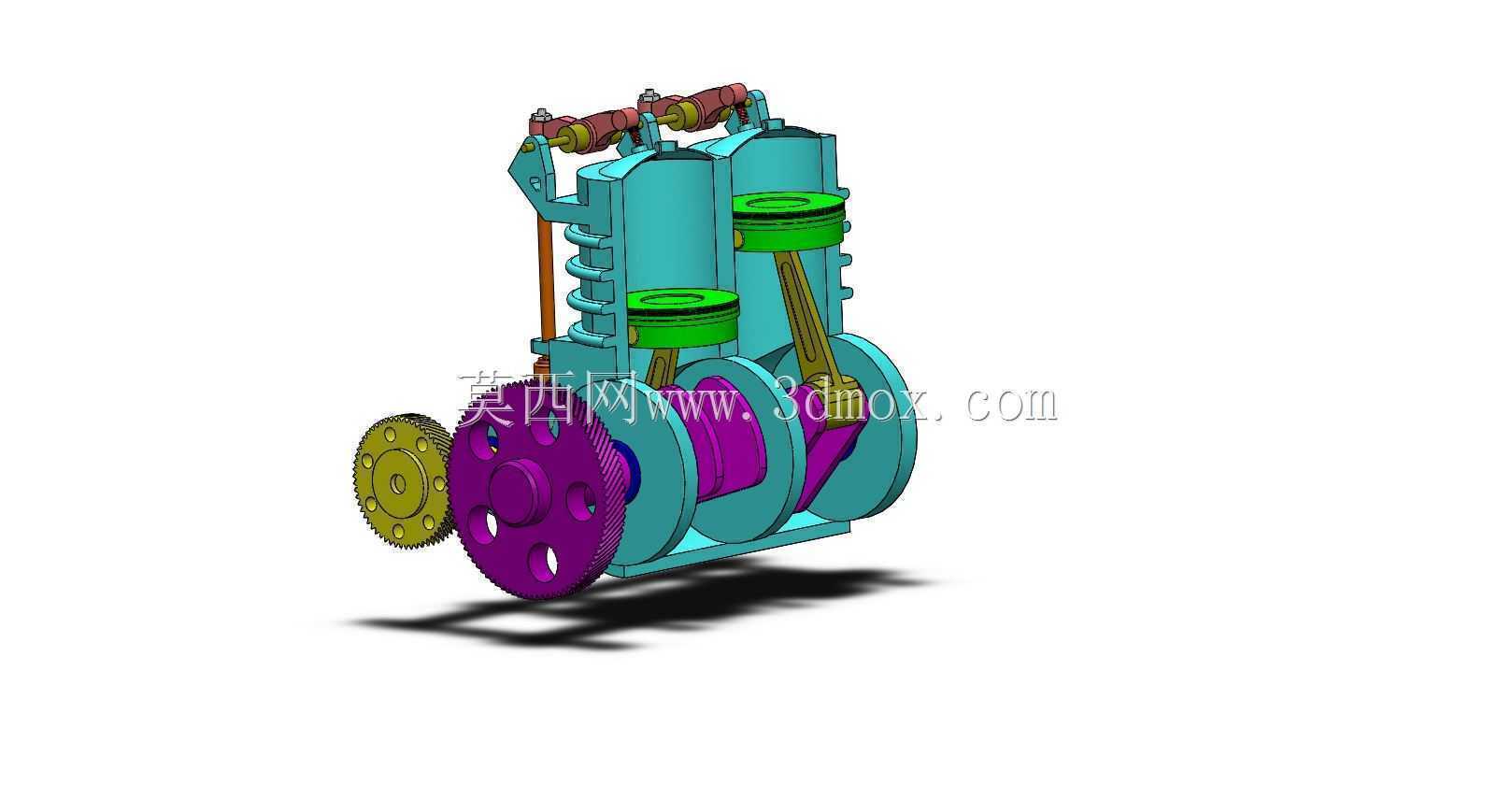

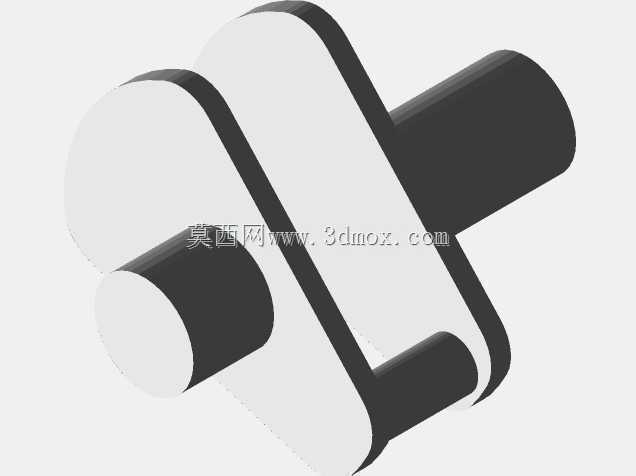

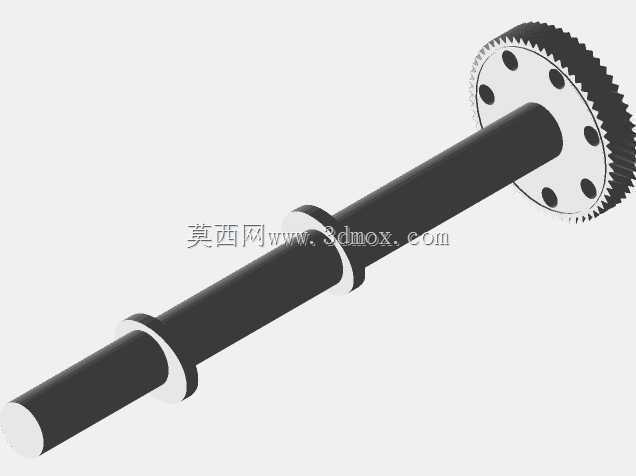

　　数模完整呈现了核心功能组件的配合关系：缸体部分采用并列立式布局，两个缸筒轴线平行布置，活塞通过活塞销与连杆铰接，连杆下端连接曲轴曲柄销，将活塞的往复直线运动转化为曲轴的旋转扭矩输出；曲轴输出端集成了不同齿数的传动齿轮组，大直径紫色齿轮为动力输出主动轮，旁侧小直径齿轮可用于驱动配气机构、冷却系统或者外接附属设备，齿轮啮合的侧隙、齿宽匹配都按照常规小功率动力的参数做了还原，能直观看到动力传递的路径。缸盖部分集成了气门组件与摇臂结构，顶部的进排气管路接口清晰，可对应外接进气过滤、排气消声等附属部件。

　　设计思路上，该数模优先还原了机构运动的核心逻辑，所有运动副的配合边界都做了合理预留：活塞与缸筒的配合间隙、连杆大小端的铰接活动空间、曲轴主轴颈与缸体主轴承座的安装位都符合常规小排量双缸动力的设计规范，没有出现运动干涉的结构问题。从安装边界来看，整机采用立式安装姿态，缸体下端曲轴箱部分可作为安装基准面，预留的安装孔位可匹配通用小型动力的机架安装尺寸，整机横向宽度控制在双缸并列的最小尺寸范围内，输出轴的轴向伸出长度、齿轮的安装位置都做了明确的结构表达，不管是做原理演示动画，还是作为小型设备动力舱布局的参考占位模型，都能直接适配使用。

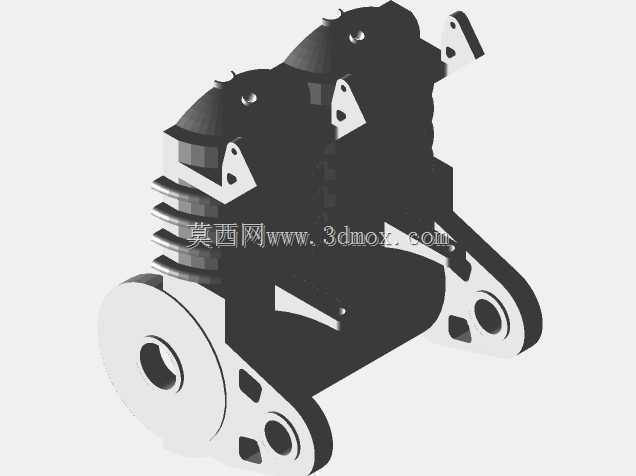

　　数模中各零件的装配层级清晰，缸体作为核心承载件，集成了缸筒冷却散热鳍片、主轴承座、齿轮腔室等结构，活塞环槽、连杆油道、齿轮键槽等细节结构都有体现，能帮助建模从业者快速理解往复式动力的核心装配关系，也能为初次接触动力结构的设计人员提供直观的结构参考，避免在初期方案布局时出现安装空间不足、运动干涉等基础问题。
