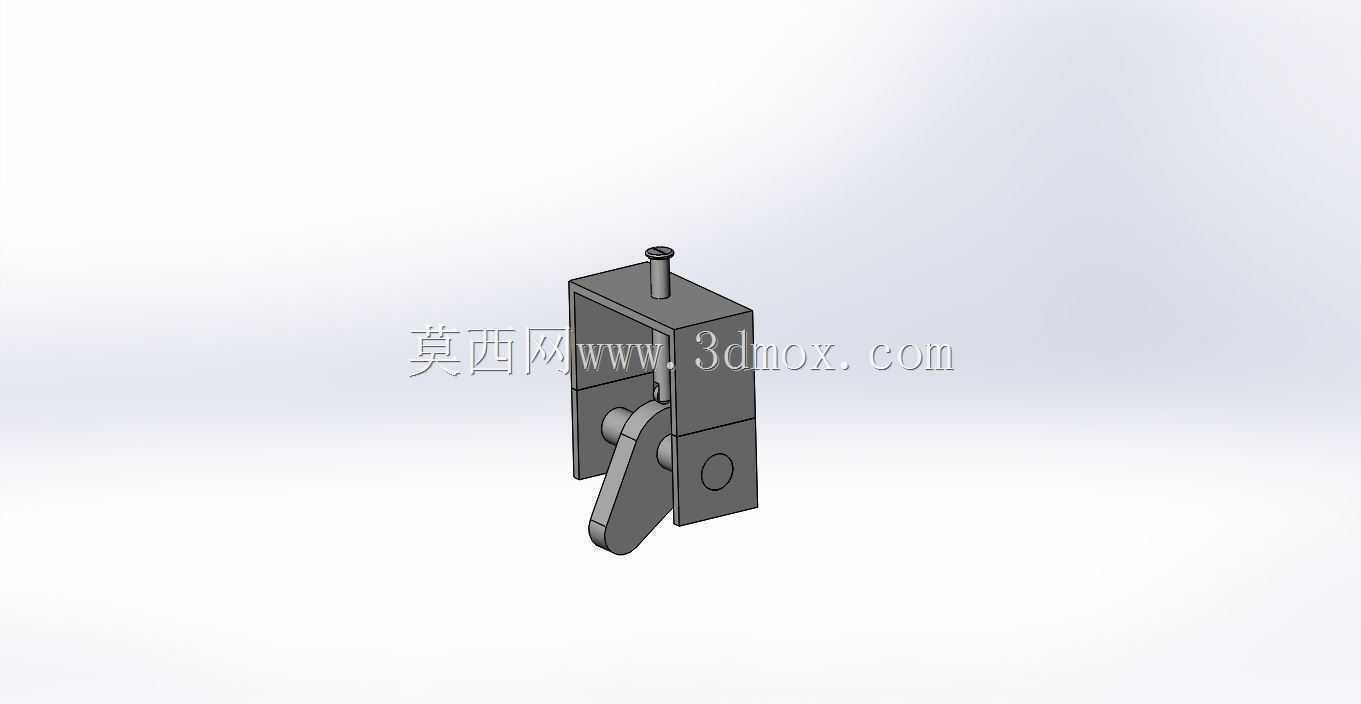

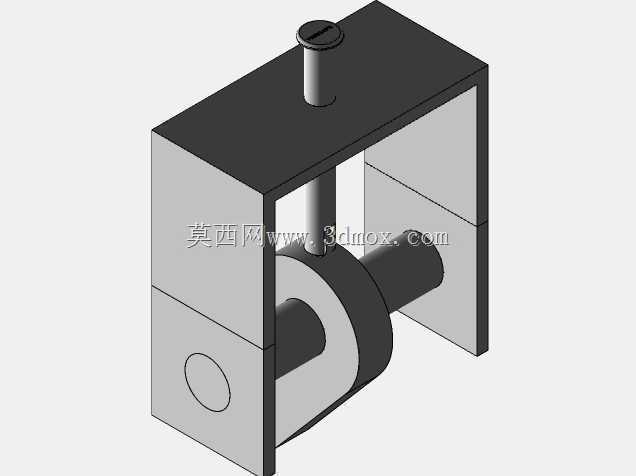

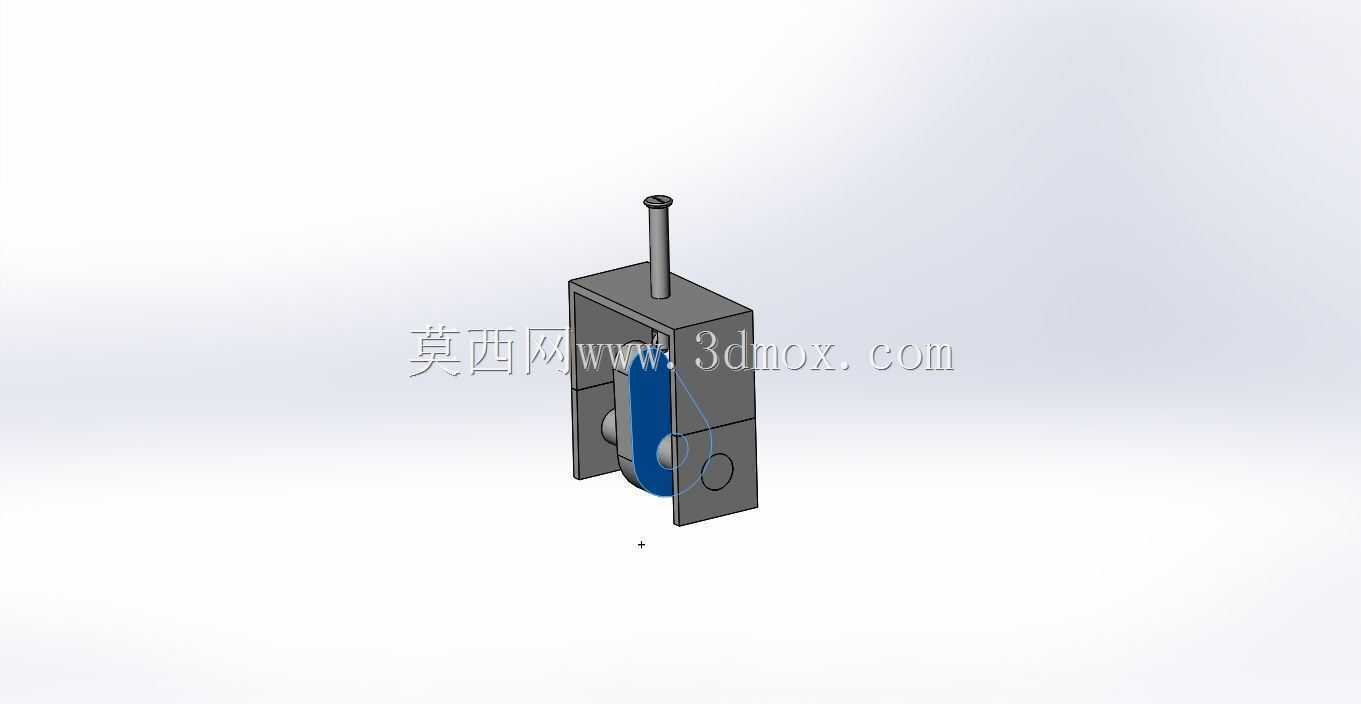

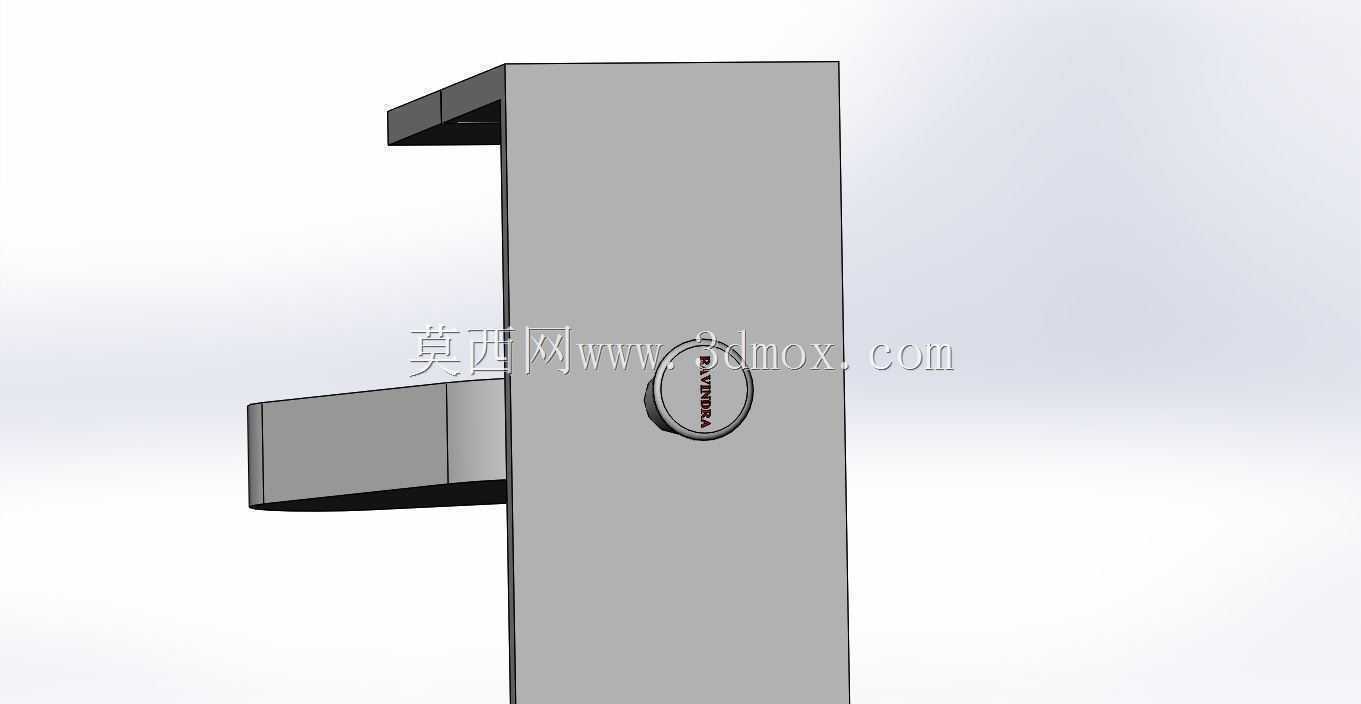

这套凸轮从动件传动结构,常见于轻工自动化送料、小型内燃机配气、纺织机械的往复动作执行端,核心是通过凸轮轮廓曲线的连续转动,将旋转输入转化为从动件的规律直线往复输出,相比连杆类往复机构,能通过轮廓设计精准匹配复杂的位移、速度、加速度曲线,避免刚性冲击带来的部件损耗。设计时首先要确认从动件的行程需求,图中结构采用对心直动从动件布局,从动件导路与凸轮回转中心共线,省去了偏置距的校核环节,降低了加工装配的精度要求,适合小载荷、动作节拍固定的工位使用。凸轮与从动件的接触端采用了平底接触设计,相比尖顶从动件接触应力更小,耐磨性能更优,同时接触处的楔形空间能留存润滑脂,长期运行的维护周期更长,不过这类设计要求凸轮轮廓全部为外凸曲线,
不能出现内凹段,否则会出现从动件运动失真的问题。整个机构的安装边界以凸轮回转轴为基准,导套部分集成在方形安装基座内,基座侧面预留了安装孔位,可直接通过螺栓固定在设备安装面板上,不需要额外设计支撑支架,从动件顶端预留了外螺纹段,可直接连接执行压头、拨叉等末端执行件,省去了二次转接的结构设计。凸轮的基圆尺寸选取时,要兼顾压力角与整体安装空间,压力角过大会导致从动件卡滞,基圆过大会让整体结构臃肿,这套结构的基圆尺寸经过校核,工作段最大压力角控制在许用值以内,既保证传动顺畅,也控制了整体体积。导套部分采用了内嵌式耐磨衬套设计,衬套与基座过盈配合,磨损后可单独更换,不需要整体更换基座,降低了后期维护成本,从动件与衬套的配合选用间隙配合,
保证往复运动顺畅的同时控制径向窜动量,避免从动件出现卡滞或偏磨。凸轮与输入轴采用键连接传递扭矩,轴端预留了轴用挡圈槽,可实现轴向定位,输入轴的支撑端集成在基座内部,不需要额外设计轴承座,整体集成度较高。在实际工况应用中,这类结构常搭配减速电机作为动力输入,转速通常控制在每分钟几十转到几百转区间,适合需要固定节拍往复动作的工位,比如小型零件的排序送料、工位间的短距离推送、压印工位的压合动作,相比气缸驱动的往复结构,不需要气源配套,动作一致性更好,长期运行的稳定性更高,不会出现气压波动导致的动作节拍偏差。
