机床用阶梯锥形扁平皮带传动轮结构

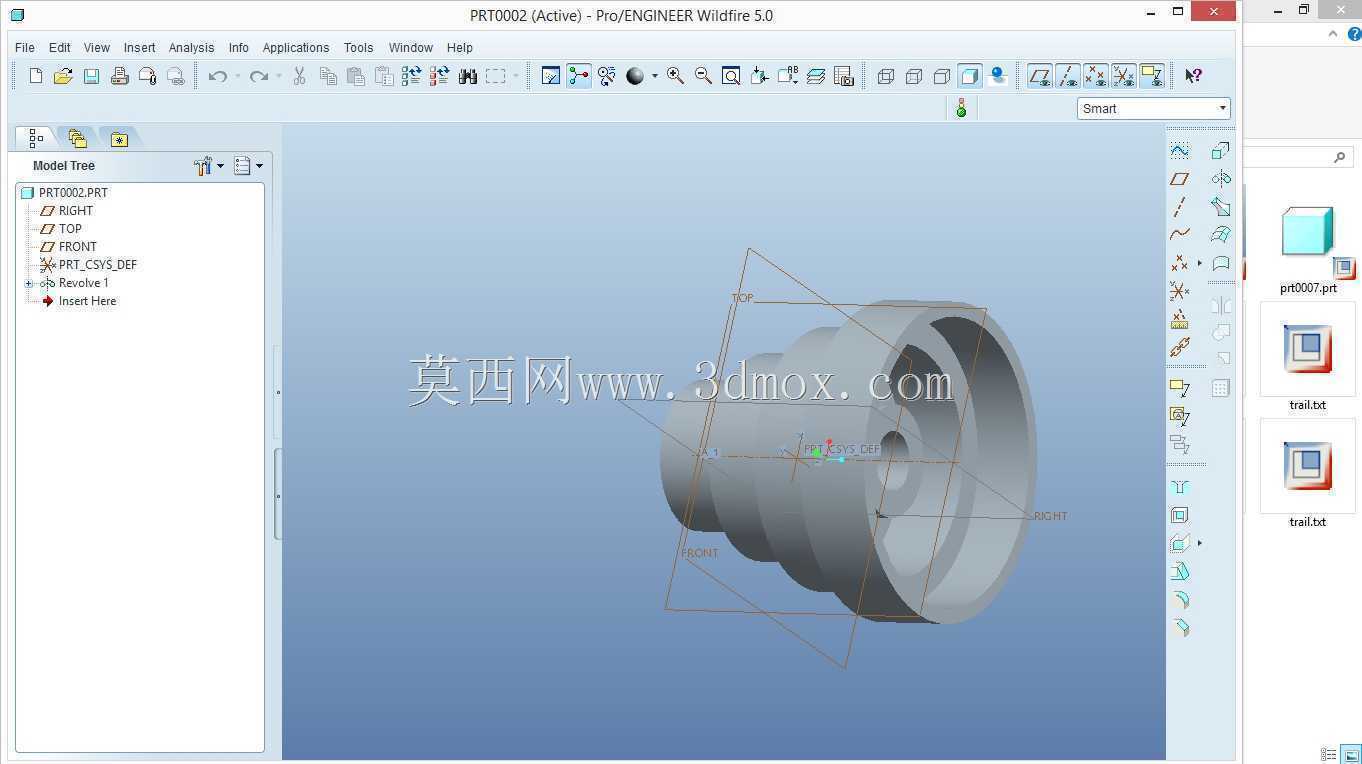

　　在自动机床这类需要频繁切换从动轴转速的设备里，阶梯锥形皮带轮是非常实用的机械传动部件，它不需要复杂的变速机构，仅通过调整皮带在不同阶梯轮槽上的位置，就能快速获得多档固定传动比，适配不同加工工序下的主轴转速需求，相比普通单槽皮带轮，它能在不更换皮带轮的情况下完成多档位转速切换，大幅减少设备调整的辅助时间，在中小批量多工序加工的机床上应用十分广泛。这个阶梯锥形皮带轮采用同轴多阶梯的锥面结构设计，从安装端到自由端轮径逐级递减，每个阶梯段都对应一个固定的传动比，轮体整体为空心回转结构，既可以减轻自身重量，降低转动惯量，减少变速切换时的冲击，也能节省加工材料，降低制造成本。设计这类皮带轮的时候，首先要匹配所用扁平皮带的宽度，

　　每个阶梯段的轮面宽度要略大于皮带宽度，保证皮带在传动过程中有足够的接触面积，避免皮带跑偏脱落；相邻阶梯之间的过渡锥面要做平滑过渡处理，不能有尖锐棱角，防止变速移动皮带时刮损皮带的接触面，延长皮带的使用寿命。轮体的安装端设置有标准的轴孔与键槽结构，安装时直接与设备的主动轴配合，通过平键传递扭矩，轴孔的尺寸公差要按照传动轴的配合要求选取，保证装配后轮体与轴的同轴度，避免高速转动时出现偏摆振动。从安装边界来看，轮体最大直径的阶梯段靠近安装侧，最小直径段在外侧，整体轴向长度要匹配机床床头箱的安装空间，转动时轮体的外圆不能和周边的防护罩、挂轮架等部件发生干涉，每个阶梯段的轮径差要根据所需的转速差来计算，

　　保证相邻档位的转速变化符合加工工艺的要求，不会出现转速跳变过大导致的切削负载突变。轮体的锥面角度要控制在合理范围，既要保证皮带在对应档位传动时不会自行滑移，又要保证变速时拨动皮带能顺畅在不同阶梯间移动，不会出现卡滞。这类皮带轮的材质一般选用铸铁，经过时效处理后加工，能保证足够的强度和耐磨性，长期使用不会出现轮面磨损变形的问题，传动过程中运转平稳，噪音低，能很好地适应机床频繁变速的工况需求，在老式普通机床、专用自动机床的主轴传动系统中，这种结构的皮带轮因为结构简单、维护方便、变速可靠，一直是非常经典的传动部件选择。
