带手动杠杆的弹簧式法兰连接安全阀

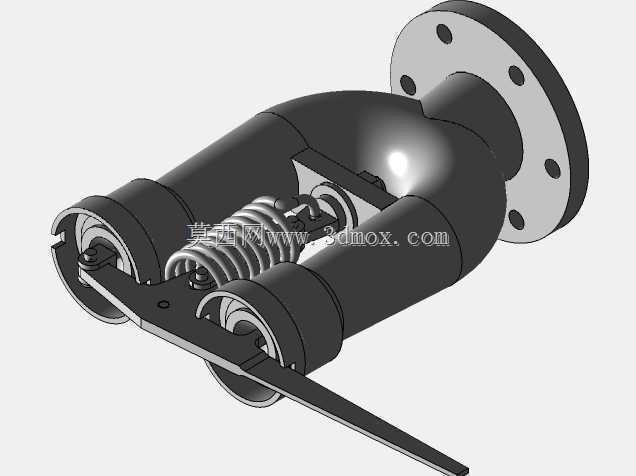

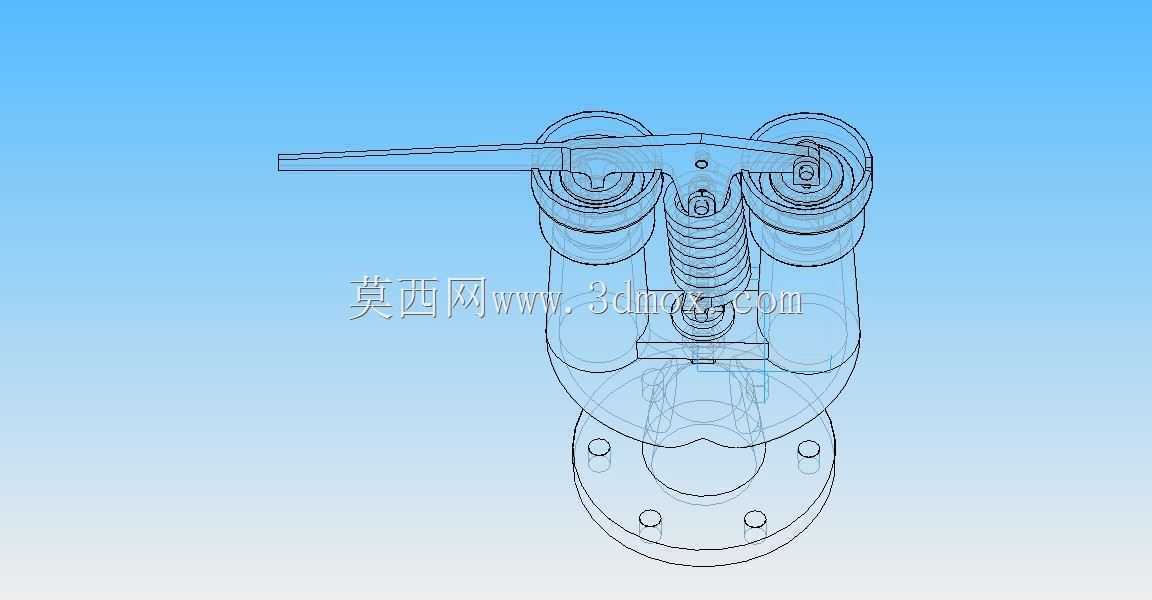

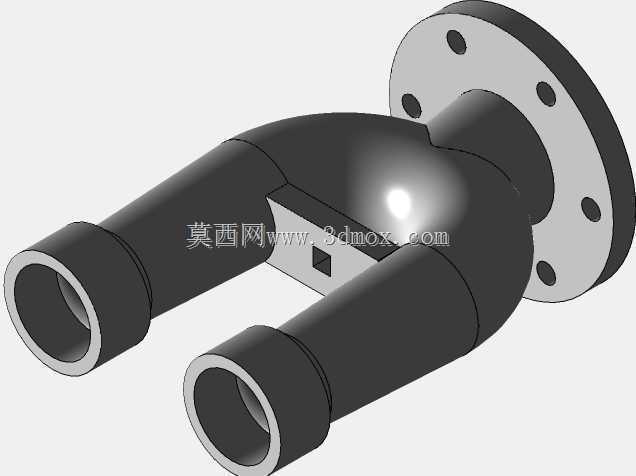

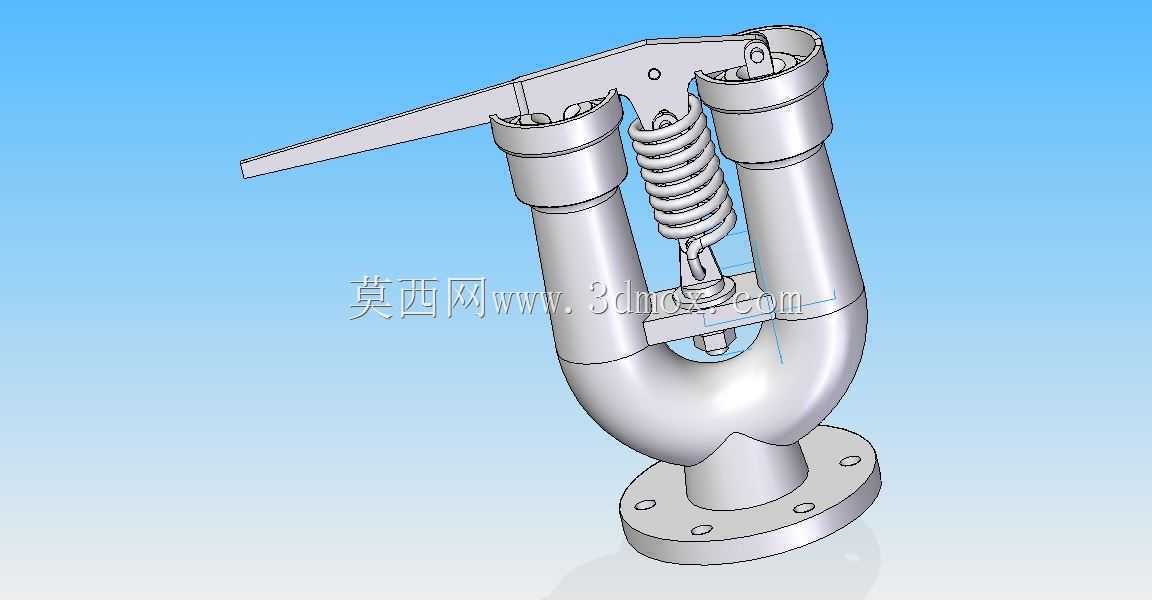

　　这款安全阀主要应用于热工水系统、低压蒸汽管路、小型承压容器的超压保护场景，在民用供热管网、小型工业锅炉给水回路、常压化工储液罐的配套管路上都能见到这类结构的应用，核心作用是在管路或容器内部压力超过预设安全阈值时，自动开启泄放通道排出多余介质，待压力回落至正常工作区间后自动回座密封，避免承压部件因超压出现破裂、泄漏等安全事故。从结构设计来看，整体采用U型流道的阀体布局，底部为圆形法兰连接端，法兰盘上均匀分布螺栓安装孔，可直接与管路端部的配对法兰通过螺栓紧固连接，安装时需注意法兰密封面的平面度公差，配合对应压力等级的密封垫片即可完成端面密封，无需额外焊接适配，拆装维护较为便捷。阀体上部对称设置两个柱状腔室，一侧腔室内置弹簧加载机构，

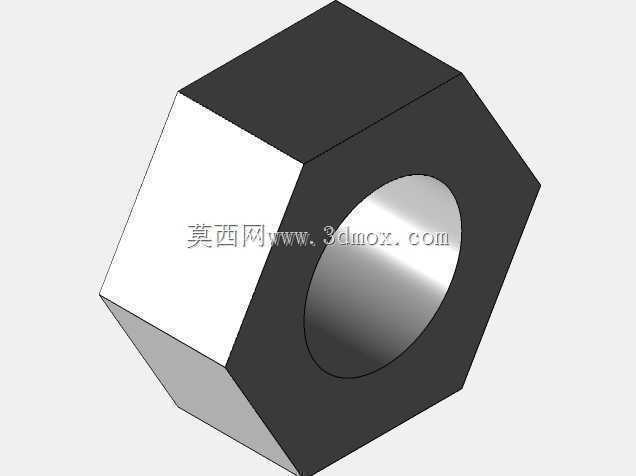

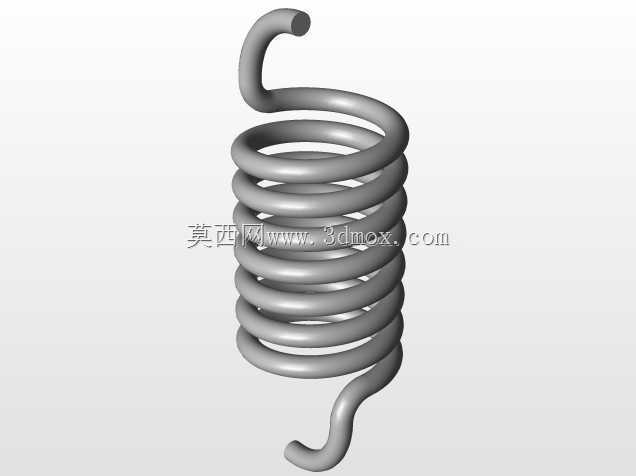

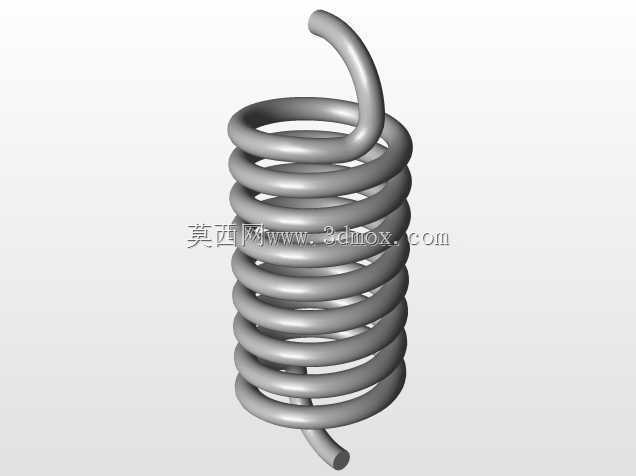

　　通过调整弹簧预压缩量可设定阀门的开启压力值，弹簧上端设置调节螺母结构，可在检修时根据实际工作压力需求重新校准泄放阈值；另一侧腔室为介质泄放出口，超压时介质从底部法兰入口进入阀体，克服弹簧预紧力顶起密封瓣后从侧部出口排出。顶部设置的手动杠杆机构可实现手动紧急泄放操作，在设备调试、定期校验阀门动作可靠性时，无需等到系统超压，扳动杠杆即可强制顶开密封瓣完成泄放动作，日常巡检时可通过该结构快速判断阀门是否存在卡涩故障。建模过程中需重点关注弹簧的刚度匹配、密封瓣的锥面密封角度、杠杆的力臂比例关系，法兰连接端的螺栓孔位置需符合对应公称通径的法兰标准尺寸，避免安装时出现孔位错位问题；U型流道的转弯处需做圆弧过渡处理，减少介质流动时的阻力损失，

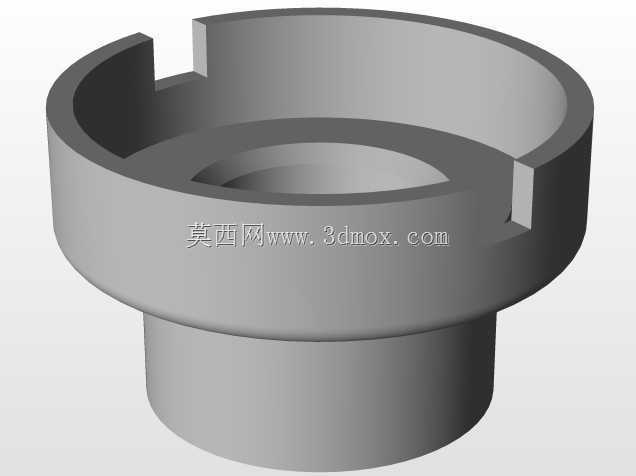

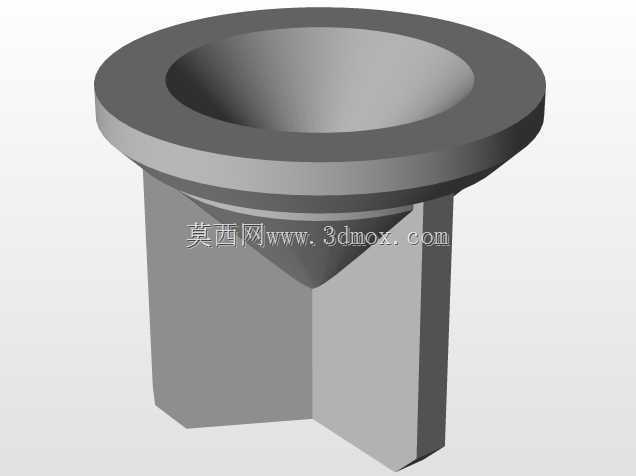

　　同时避免介质长期冲刷转弯部位造成局部壁厚减薄。密封瓣与阀座的配合面需设置合理的密封比压，既要保证正常工作压力下的密封性能，又要避免开启时卡滞、回座时密封不严的问题，弹簧的导向结构需保证弹簧压缩过程中无偏斜，防止长期动作后弹簧出现侧弯失效。
