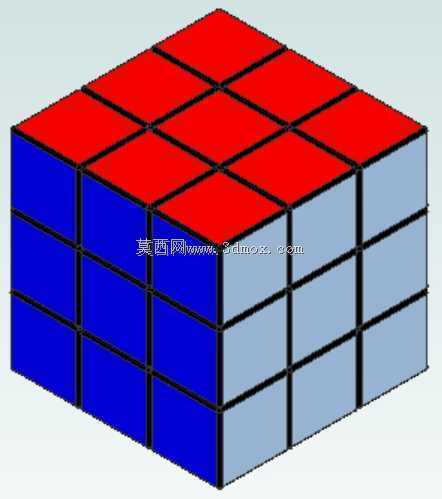

三阶益智魔方结构三维数模设计

　　这款三阶魔方的三维结构设计，最初的建模出发点是还原经典益智玩具的可动拼接逻辑，建模过程中优先处理块体之间的配合间隙，避免转动过程中出现卡滞或块体脱落的问题。从实际应用场景来看，这类结构数模一方面可以作为玩具结构设计的教学案例，帮助初学者理解空间限位、活动约束的设计逻辑，另一方面也可用于文创类定制魔方的结构基底，在表面预留图案印刷或贴片安装的平面，适配IP联名、文创周边的定制需求。设计过程中最先确定的是整体外轮廓的正立方边界，标准三阶魔方的外尺寸统一为57mm正立方体，所有外露块体的外表面均处于同一球面切面上，这一细节是保证转动顺滑的核心——如果所有块体外表面都做纯平面处理，转动到45度角时边角会出现硬干涉，根本无法完成转面操作，

　　因此建模时特意将每个外露块的外表面做了对应曲率的弧面处理，匹配整体虚拟球面的轮廓。块体分层逻辑上，整个魔方分为中心轴架、中心块、棱块、角块四个部分，中心轴架作为核心承载件，六个方向的轴伸长度经过反复调整，保证每个中心块安装后与轴架的轴向间隙控制在0.1mm以内，既不会因为间隙过大出现块体晃动，也不会因为间隙过小导致转动阻尼过大。棱块和角块的内侧卡扣结构是建模的难点，最初的版本卡扣预留的变形量不足，装配时需要强行挤压才能卡入，很容易出现塑料件断裂的问题，后续调整了卡扣的导入斜度和让位槽深度，让块体可以顺着斜度滑入配合位，装配后卡扣的贴合面刚好顶住相邻块的限位台阶，不会出现轴向窜动。考虑到实际生产中的注塑工艺需求，

　　所有块体的壁厚都控制在1.2-1.5mm之间，避免壁厚不均导致的注塑缩痕，内侧的加强筋布局也避开了顶针位置，减少后续模具修改的工作量。很多初次接触这类结构建模的设计者容易忽略块体之间的转动让位空间，比如棱块内侧靠近中心轴的位置，如果没有做对应的斜角让位，当某一层转动到相邻面的块体位置时，两个块的内侧会发生硬碰撞，直接锁死转动路径，建模时特意在每个棱块和角块的内侧边缘做了15度的倒角让位，同时反复模拟三个轴向的全角度转动，排查所有可能出现干涉的位置。另外中心块的弹簧安装腔尺寸也经过匹配，预留了标准压缩弹簧的安装空间，弹簧的预压行程可以通过中心块的螺丝调节，适配不同使用者对转动阻尼的偏好，这部分结构在建模时就预留了螺丝过孔和弹簧定位柱，不需要后续二次修改结构。从结构验证的角度，这套数模的所有配合面都做了公差匹配，活动件之间的间隙统一留0.05mm的装配余量，固定配合的位置采用过盈0.02mm的设计，保证装配后不会出现松脱。
