皮卡汀尼战术导轨分段式结构设计

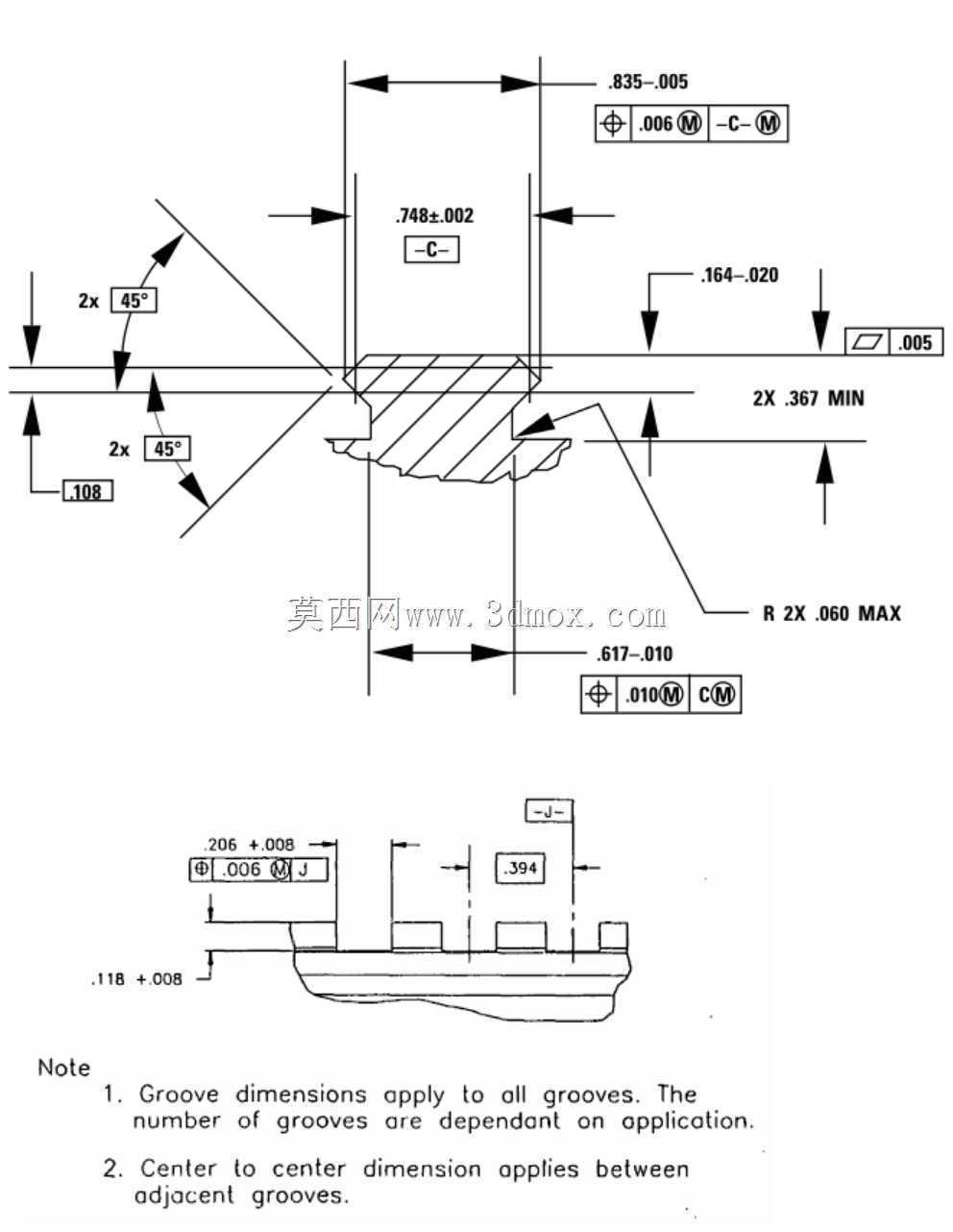

　　这类分段式皮卡汀尼导轨段，主要应用在轻武器战术附件拓展场景中，作为各类战术附件的安装承载基体，日常使用中可适配战术手电、激光指示器、前握把、光学瞄准镜等多种外挂附件，为不同附件提供统一标准的安装接口，避免不同附件接口不兼容导致的适配问题。从结构设计来看，该导轨段采用等距排布的横向卡槽结构，卡槽的间距、槽宽、凸起高度均遵循统一的战术接口标准，确保不同厂商生产的合规附件都能顺利卡入锁紧，不会出现间隙过大晃动或者槽距不符无法安装的问题。设计时优先考虑了安装的适配性，导轨底部为平整安装基面，可通过焊接、螺钉锁紧或者粘接的方式固定在护木、机匣顶部等安装位置，安装基面的平面度公差控制在合理范围内，避免安装后导轨出现翘曲，导致附件安装后定位偏移，

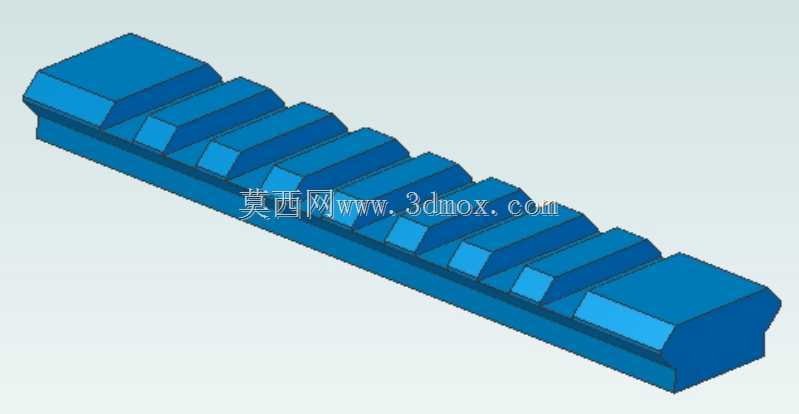

　　影响瞄准或者附件使用精度。导轨的每一段凸起定位块都做了边角倒钝处理，既可以避免安装附件时尖锐边角划伤操作人员，也能减少附件滑入卡槽时的卡滞问题，提升附件拆装的流畅度。整体采用长条形分段布局，单段导轨可根据实际安装空间的长度需求裁切或者拼接，不需要定制特殊长度的导轨件，能够适配不同长度的安装面，比如短款护木可选用短段导轨，长款护木或者机匣顶部可通过多段拼接实现全长度附件安装拓展。卡槽的深度设计兼顾了锁紧强度与整体重量，槽深过浅会导致附件锁紧后受力容易滑脱，槽深过大则会增加导轨整体重量，不符合轻量设计的需求，当前结构的槽深经过实际验证，可承受常规战术附件的后坐力冲击，不会出现卡槽变形或者附件脱落的问题。导轨两侧的锁紧面为平行直面，

　　与附件的锁紧块接触面完全贴合，受力均匀，不会出现单侧受力导致的锁紧块磨损过快问题，长期反复拆装附件也能保持足够的锁紧精度。在实际选型使用时，需要先确认安装基面的宽度与导轨底部宽度匹配，安装前清理基面的毛刺与杂物，保证导轨与基面完全贴合后再进行固定，固定后需要检测导轨顶面的直线度，确保附件安装后滑动顺畅无卡滞，锁紧时不会出现偏移。这类导轨段除了轻武器领域使用，也可在各类需要标准化拓展接口的工装、实验台架上使用，作为小型传感器、指示器的快速安装基座，依托标准卡槽实现附件的快速拆装与位置调整，不需要额外设计定制安装支架，大幅缩短工装改造的周期。
