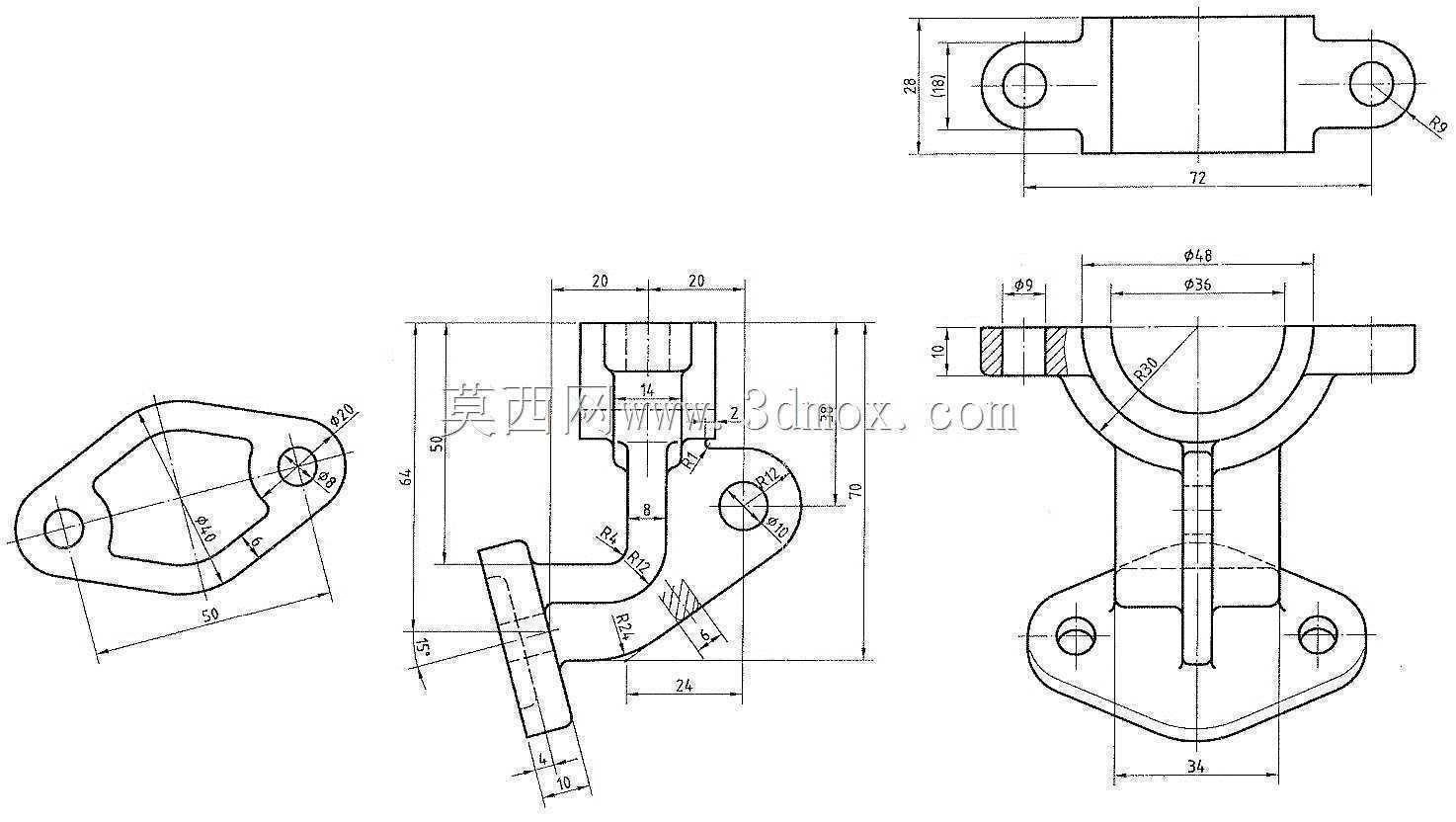

对开式抱箍连接支座结构设计练习

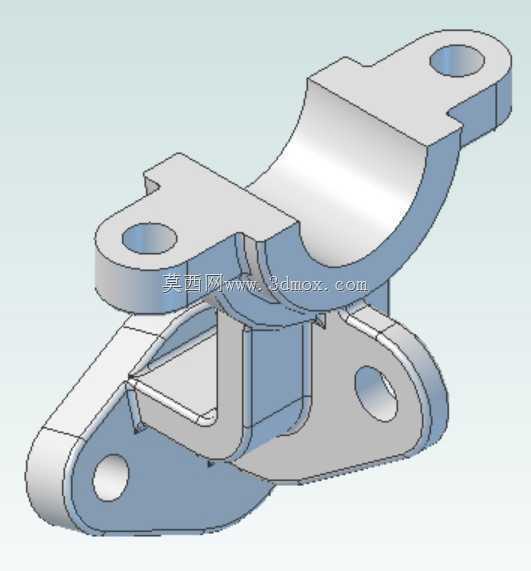

　　这类对开式抱箍连接支座，常应用在管线架设、轻型设备支撑、传动杆件固定等场景中，核心作用是通过上下半环的抱紧力实现圆柱类构件的夹持固定，同时依托周边带孔的耳板结构完成与安装基面的连接，部分场景下还可通过耳板的铰接孔实现小角度的摆动补偿，适配安装过程中的位置偏差或是设备运行中的小幅位移需求。从结构设计逻辑来看，主体的半圆弧抱紧面是核心功能面，圆弧半径需要与被夹持构件的外径严格匹配，才能保证抱紧时的接触面积足够，避免应力集中导致的构件压损或是夹持打滑；上下两个半体的对接位置设置了带通孔的连接耳，穿入螺栓后可通过预紧力调整抱紧力度，适配不同直径公差的被夹持件，也方便后期的拆装维护。周边伸出的安装耳板上的通孔位置，

　　需要结合实际安装基面的螺栓孔位做匹配设计，耳板的厚度要根据夹持工况下的倾覆力矩核算，避免受载后出现耳板变形甚至断裂的问题；其中一侧的安装耳板做了下沉式的凹槽结构，既可以减轻零件整体重量，也能在安装时为螺栓头或是螺母提供避让空间，保证安装后连接件不会突出于安装面，避免与周边构件产生干涉。建模过程中需要重点关注圆弧面与耳板衔接位置的圆角过渡，这些位置是应力集中的高发区域，合理的圆角半径可以大幅降低应力峰值，提升零件的疲劳寿命；同时所有安装孔的位置需要标注清晰的形位公差，尤其是铰接孔与抱紧圆弧的同轴度、安装孔之间的位置度，直接影响后续装配的顺畅度。这类零件的安装边界需要提前明确：抱紧半环的开合角度要保证在螺栓未完全锁紧时，

　　能顺利卡入被夹持的圆柱构件，不需要额外撬动零件造成表面损伤；安装耳板的外轮廓尺寸要控制在安装基面的可用范围内，避免超出安装空间导致无法固定；零件整体的高度方向尺寸也要适配周边的管线排布空间，不能出现与相邻构件的运动干涉。在实际工况选型时，还要结合被夹持构件的重量、运行时的振动幅度调整耳板厚度和螺栓规格，若应用在有腐蚀的户外场景，还需要在建模完成后预留表面处理的厚度余量，保证镀锌或是喷塑后的零件尺寸依然符合装配要求。
