扭纹结构装饰工艺剑三维造型设计

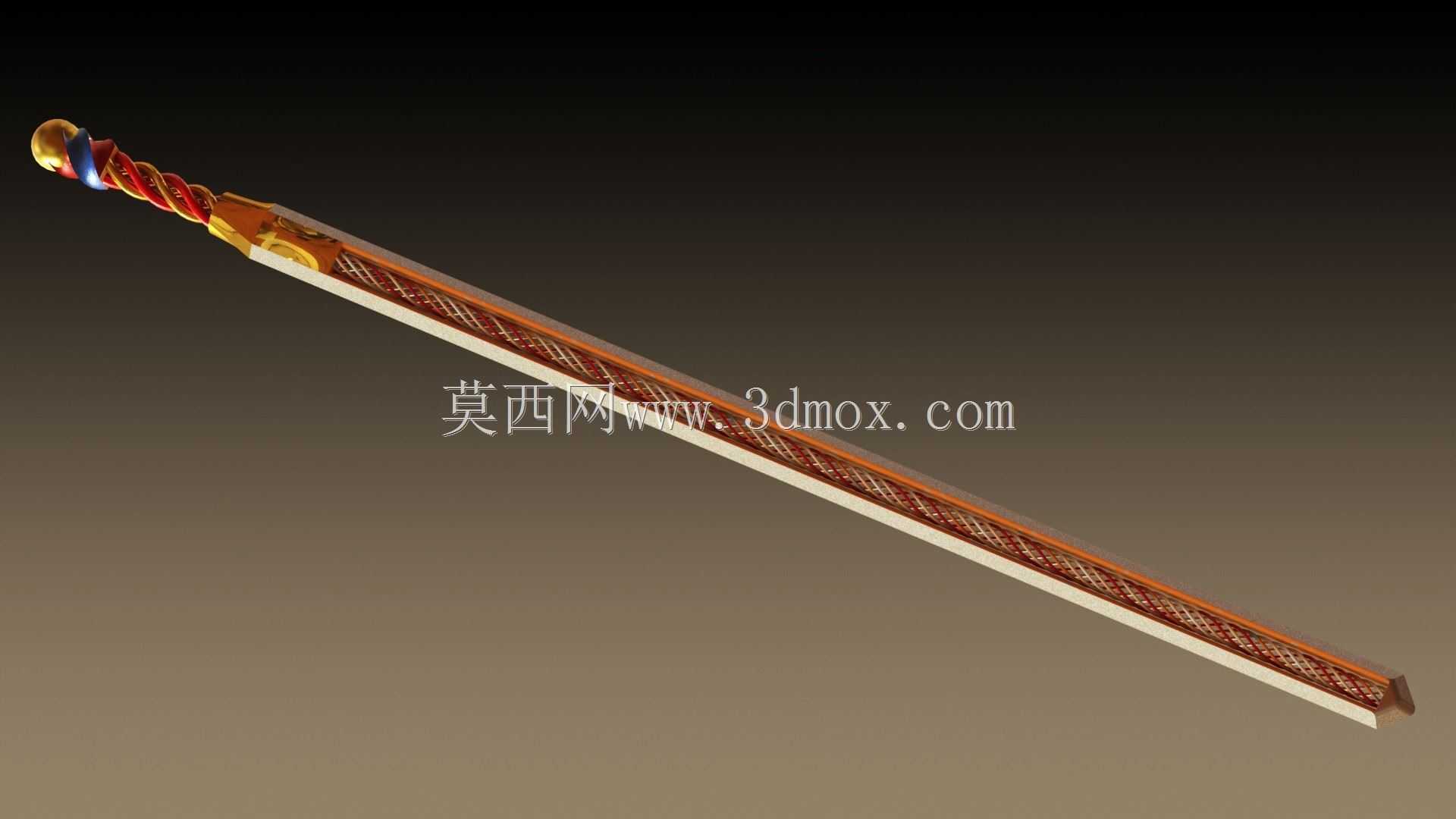

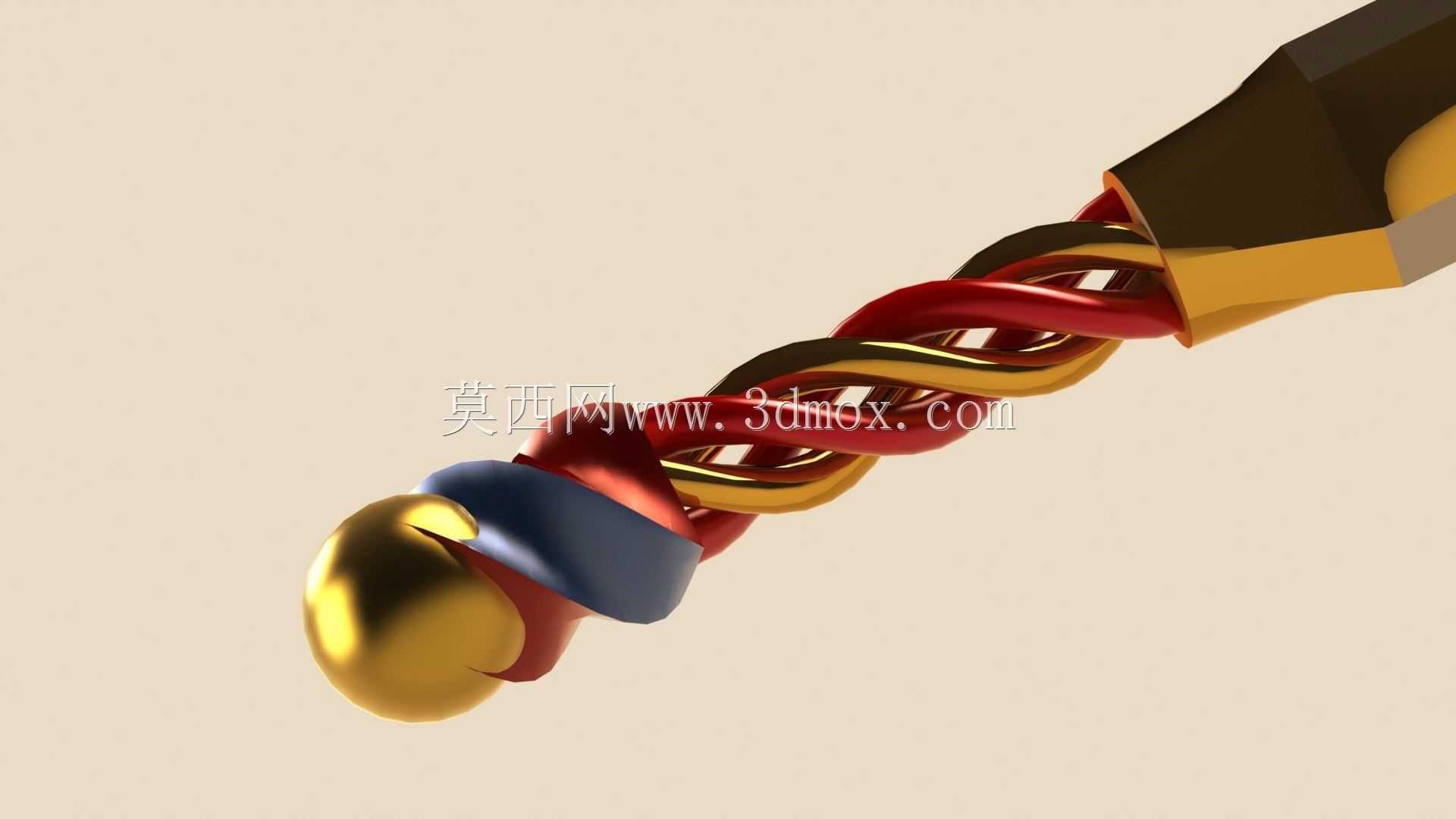

　　这款扭纹结构的工艺剑造型，在设计阶段首先锚定了装饰陈列与文创周边的核心应用场景，区别于实战类刀剑的功能导向，整体结构围绕视觉表现力与握持手感做平衡优化。从结构设计逻辑来看，剑身采用多股金属条扭绞成型的结构思路，建模阶段通过螺旋扫描配合多实体布尔运算实现扭纹的交错层次感，每一股扭条的扭转角度经过反复调整，避免相邻曲面出现曲率突变导致的渲染失真，同时保证扭纹从剑柄衔接处到剑尖位置的螺距均匀过渡，不会出现视觉上的疏密失衡。剑柄末端的球形配重结构，在设计时充分考虑了手持时的重心平衡，配重块的直径控制在32mm，刚好适配成年使用者单手握持时的掌心贴合度，配重与扭纹剑身衔接的位置做了环形限位凸台，既可以避免握持时手部向剑身方向滑移，

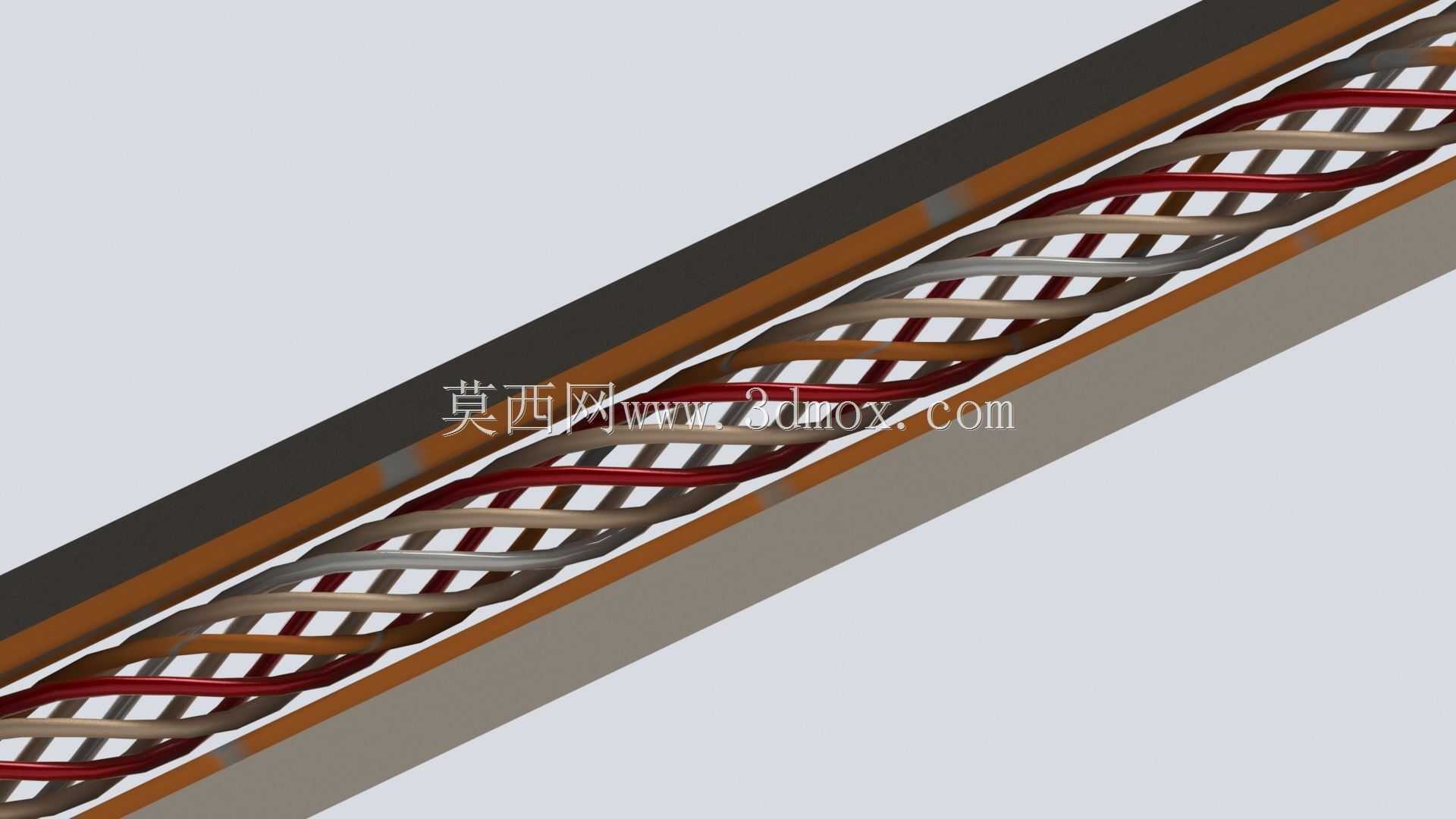

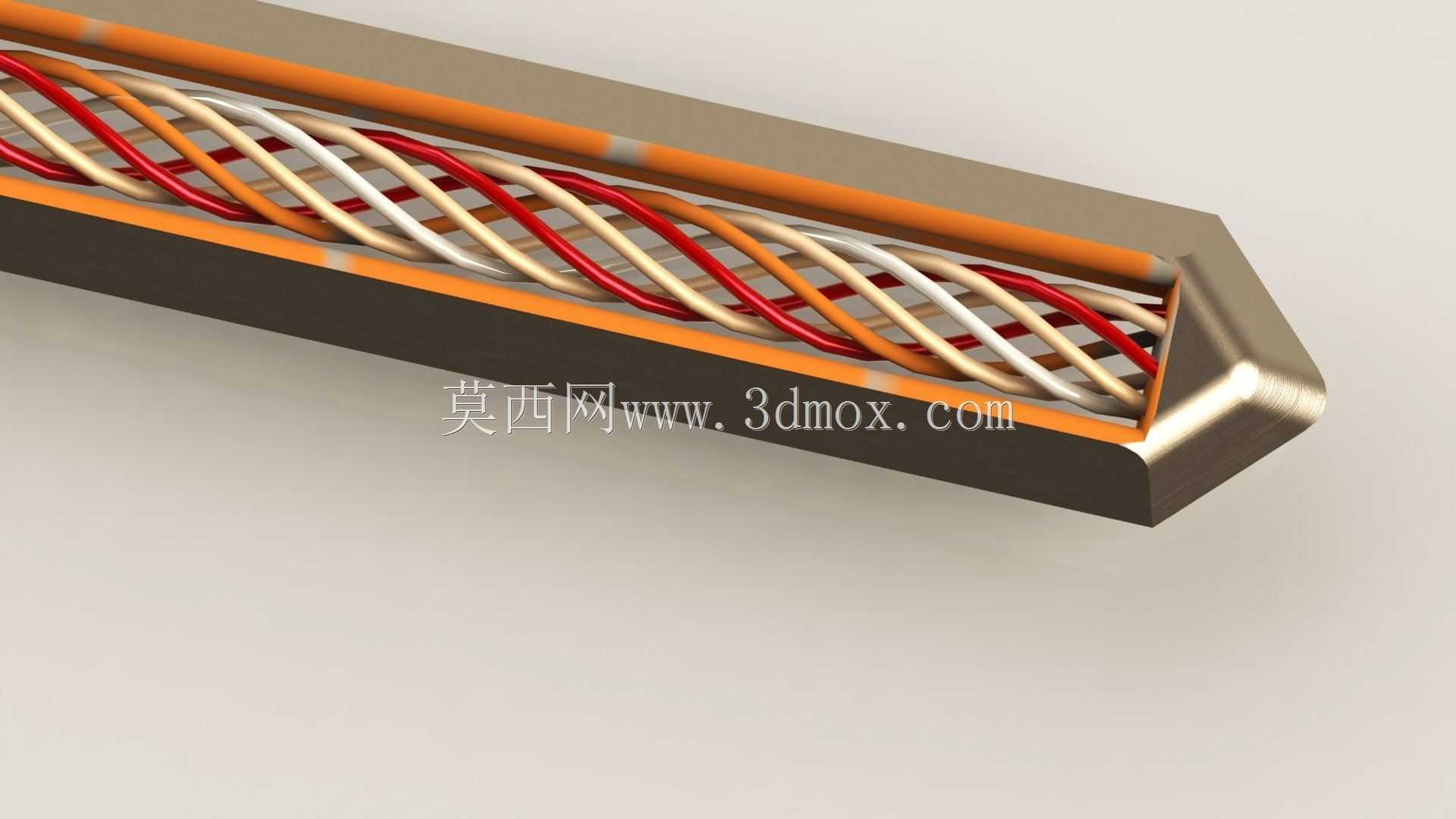

　　也能在视觉上划分剑柄与剑身的结构边界。剑身表面的分色处理对应不同材质的模拟效果，红铜、黄铜与深色金属的交错扭合结构，在建模时为每一股扭条单独分配了材质属性，渲染阶段可以直接输出不同金属质感的对比效果，不需要后期额外做分层处理。从安装边界来看，这款造型如果用于实体文创产品打样，整体长度控制在280mm，最大外径位于剑柄配重位置为32mm，扭纹剑身的最小截面直径为8mm，完全适配常规的失蜡铸造或者金属3D打印的加工尺寸范围，不需要额外拆分零件就可以实现一体成型。结构细节上，扭纹之间的缝隙宽度控制在1.5mm，既可以保证铸造时的金属液流动性，也能避免缝隙过窄导致后期打磨抛光无法触及，影响成品的表面质感。

　　剑柄靠近剑身的位置做了多边形的防滑切面结构，切面的倾斜角度匹配手指握持时的指腹弧度，长时间握持也不会出现硌手的问题。在做结构校验的时候，特意针对扭纹衔接位置做了应力集中排查，所有曲面交接位置都做了R0.8mm的圆角过渡，即使是采用脆性较大的锌合金材质做压铸成型，也不会出现转角位置的开裂问题。如果用于影视道具场景，这款造型可以直接在剑柄尾部预留安装孔位，适配不同长度的延长杆结构，满足不同拍摄场景的尺寸需求，不需要重新调整主体扭纹结构的参数。
