天然气场站计量工艺设施三维模型

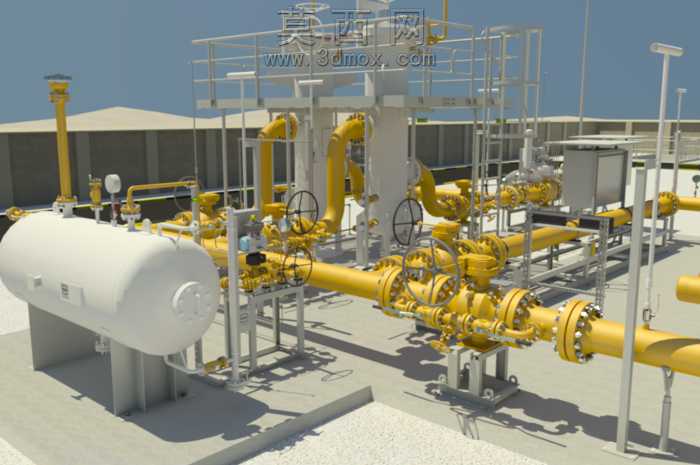

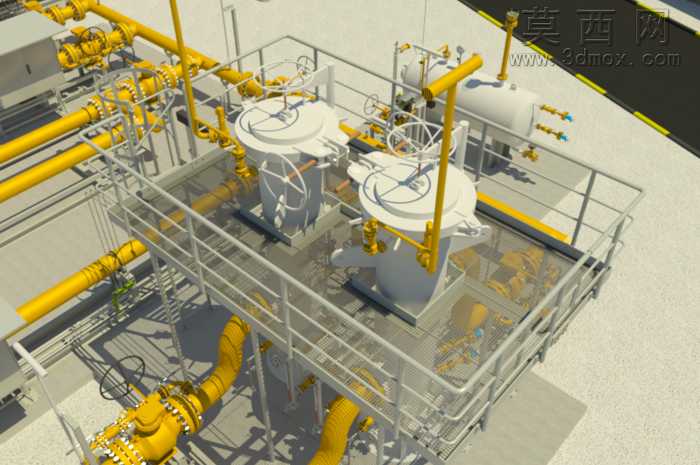

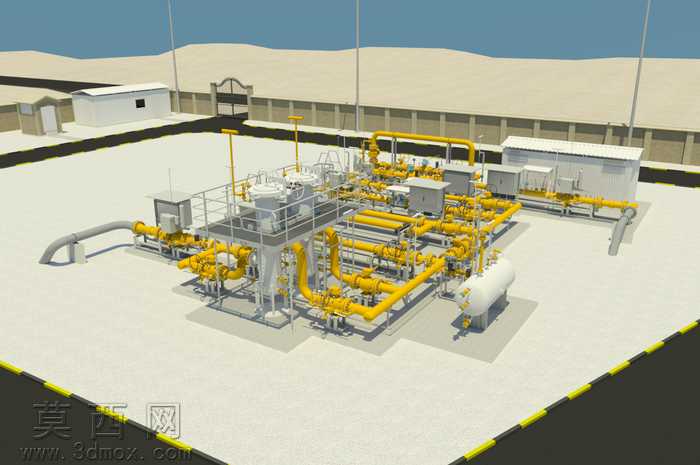

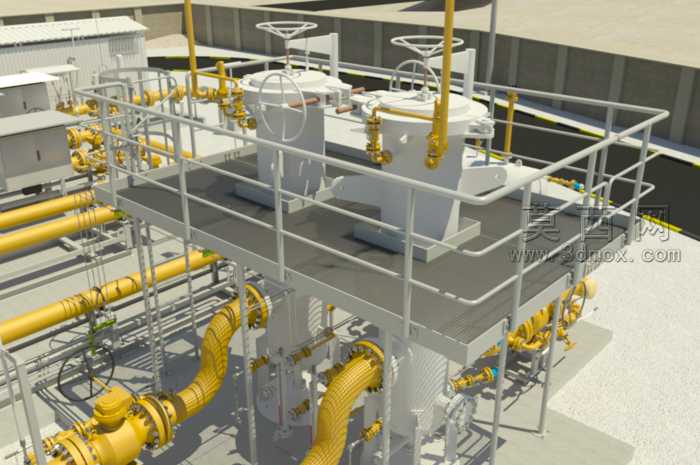

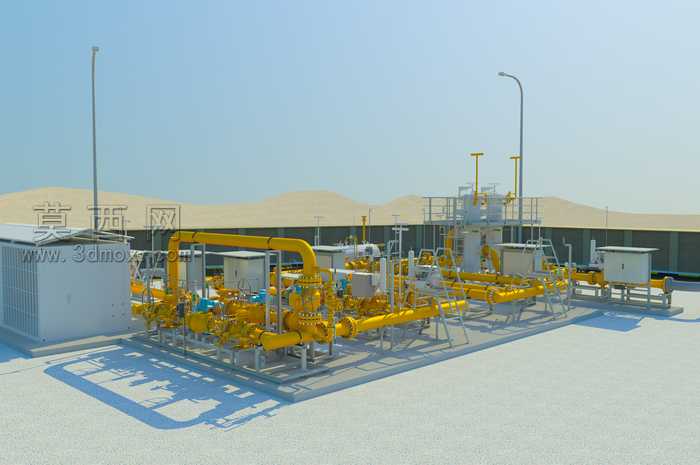

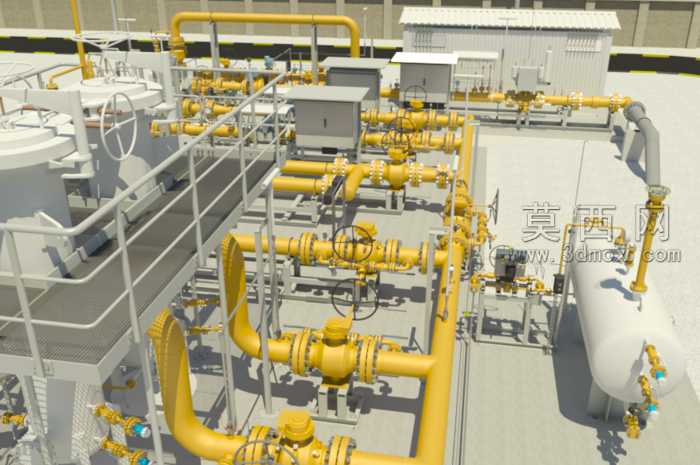

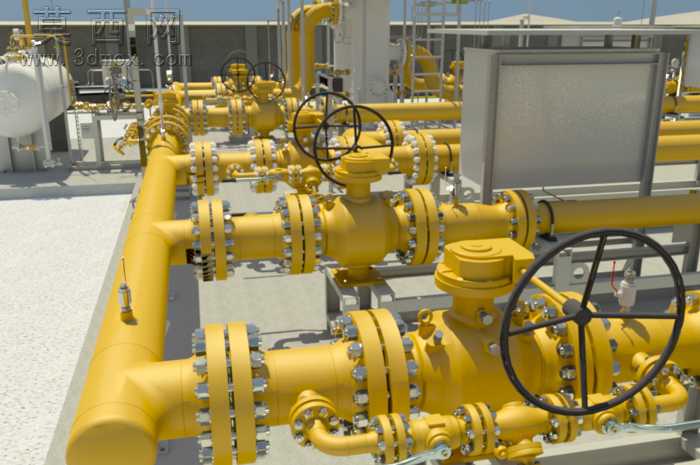

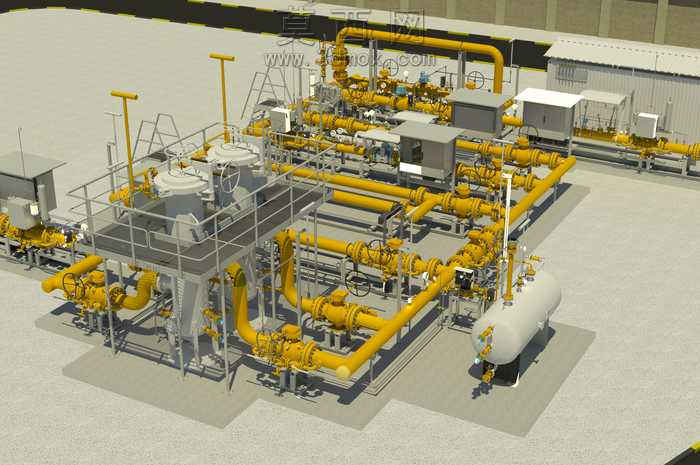

本模型为天然气计量站完整场站工艺设施三维建模成果，建模过程中严格参照油气集输场站的实际建设规范，对站场内的所有工艺单元进行1:1等比例还原。建模初期先梳理场站整体布局逻辑，确定工艺区、附属配套区的边界与排布关系，先搭建整体场地的基础平面，明确硬化地面、照明设施、附属箱体的位置基准，再逐步细化核心工艺管路系统。在管道建模环节，严格遵循油气输送管道的管径匹配、弯头曲率、法兰连接的行业标准，对黄色主工艺管道的走向、分支、汇管结构进行精准搭建，还原管道上的阀门、计量仪表、截断装置、调压组件的安装位置与结构形态，每一处管路接口都做了对齐校验，避免出现穿模、错位的问题，同时还原了管道支架的支撑结构，匹配现场实际的安装固定方式。材质渲染阶段，针对不同部件做了差异化的材质调整：工艺管道采用醒目的黄色油气管道专用漆面材质，还原金属漆面的哑光质感与轻微反光特性；阀门、仪表等金属构件做了铸钢材质的质感表现，还原金属部件的厚重质感与表面细微的磨砂纹理；场地硬化地面采用混凝土材质，还原水泥地面的细微颗粒感与自然色差；照明灯杆、附属电气箱体采用对应金属与漆面材质，还原户外设施的真实质感；背景的荒漠环境做了简化的地形与天空渲染，突出场站在野外部署的场景特征。结构设计上完整还原了计量站的核心功能分区，从进站汇管、过滤分离单元、计量调压单元到出站管路的流程走向清晰可辨，配套的操作平台、护栏、爬梯都做了精细化建模，还原现场操作空间的实际尺寸，附属的电气控制箱、防爆接线设施也按照现场布局逐一排布，整体模型结构完整，部件层级清晰，可用于场站工艺教学、布局方案演示、施工交底参考等场景，能够直观展现天然气计量站的整体工艺布局与设备组成，帮助相关人员快速理解场站的工艺流程与设备排布逻辑。
