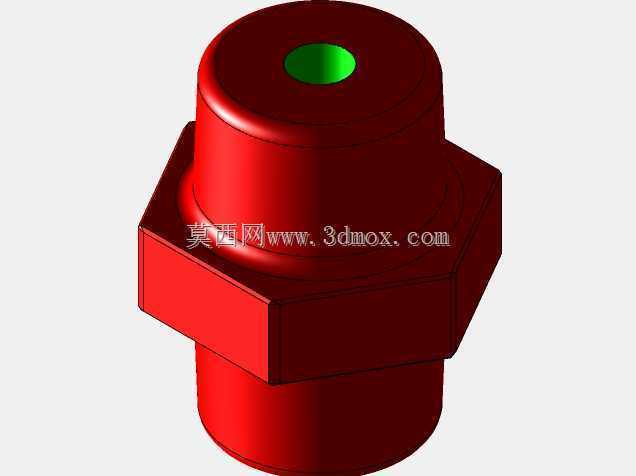

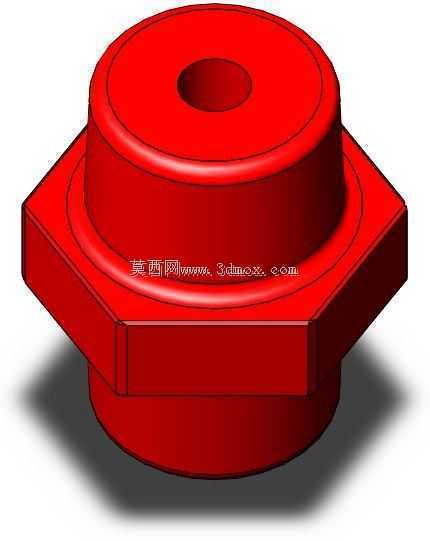

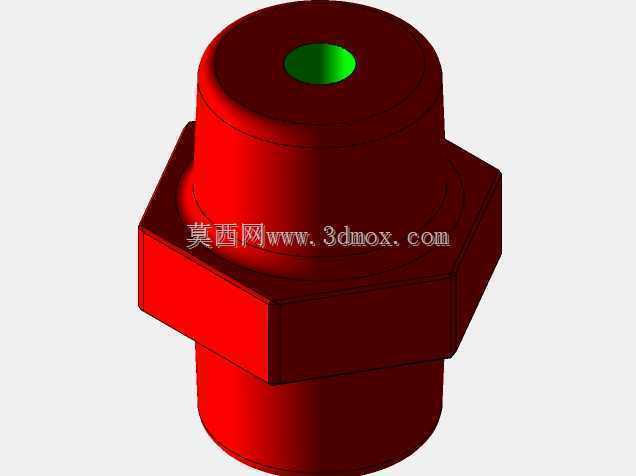

SM系列方形法兰母线绝缘支撑件

　　在低压成套配电柜、高压母线槽、工业变频控制柜的母排布设场景中，这类绝缘支撑件是固定带电母排、实现带电体与柜体金属框架可靠绝缘隔离的核心辅件，区别于常规圆柱形绝缘柱，这款SM系列绝缘件采用中部带方形安装法兰的结构设计，上下两段为同轴圆柱凸台，中心预留贯穿式安装通孔，可直接穿入固定螺栓完成母排与安装基面的锁紧固定，方形法兰的四个平面可在安装时与柜体安装梁的侧面形成定位贴合，避免安装过程中绝缘件跟转，无需额外设计防转卡位结构，能有效压缩柜内母排固定结构的占用空间。从功能特性来看，该绝缘件的材质具备稳定的体积电阻率，可在长期带电工况下维持可靠的绝缘性能，不会因柜内温升出现绝缘性能骤降的问题，

　　同时材质本身的热变形温度适配常规配电设备的长期工作温升区间，在母排短时过载发热的工况下也不会出现软化变形，低收缩率的材质特性可保证产品成型后各安装尺寸的一致性，批量安装时无需逐个适配调整，耐水性能也让其可适配潮湿工况下的户外柜、船用配电设备的使用需求，不会因凝露、短时溅水出现绝缘失效。设计过程中，上下圆柱凸台的外径尺寸与常用母排的宽度、安装孔位做了适配，凸台高度经过核算，可保证母排固定后与安装基面之间的爬电距离满足低压配电、常规高压母线的绝缘安全要求，方形法兰的厚度经过结构强度校核，在螺栓锁紧的额定扭矩下不会出现开裂、碎裂问题，法兰的对角尺寸控制在合理范围，可在密集母排布设场景下避免相邻绝缘件出现安装干涉。

　　中心通孔的直径适配常用的绝缘固定螺栓尺寸，孔壁与螺栓之间预留了合理的配合间隙，既方便安装时螺栓顺利穿入，也不会因间隙过大导致母排固定后出现偏移。实际选型使用时，可根据柜内母排的额定电流、安装空间的大小匹配对应规格的该类绝缘件，安装时将下方圆柱凸台卡入柜体安装梁的预留圆孔内，方形法兰贴合安装梁表面，上方凸台承托母排，穿入螺栓锁紧即可完成固定，无需额外的绝缘垫片等辅件，可有效提升成套设备的装配效率，同时减少柜内的零散配件数量，降低后期运维过程中配件脱落、移位引发的绝缘故障风险。
