剖分式锁紧轴环机械结构设计

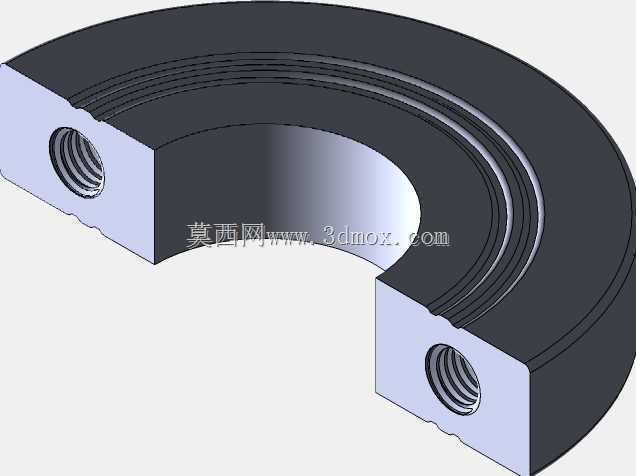

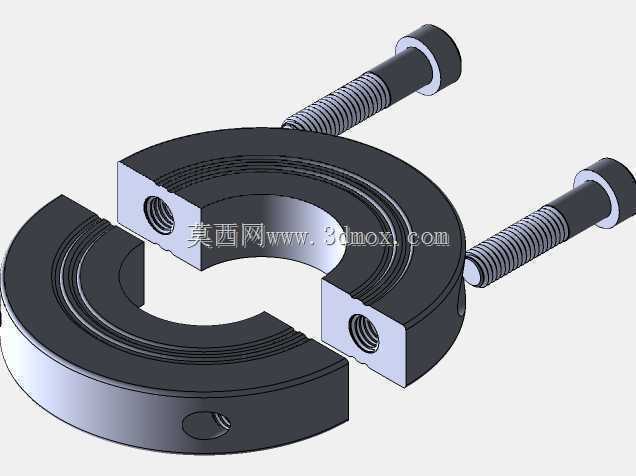

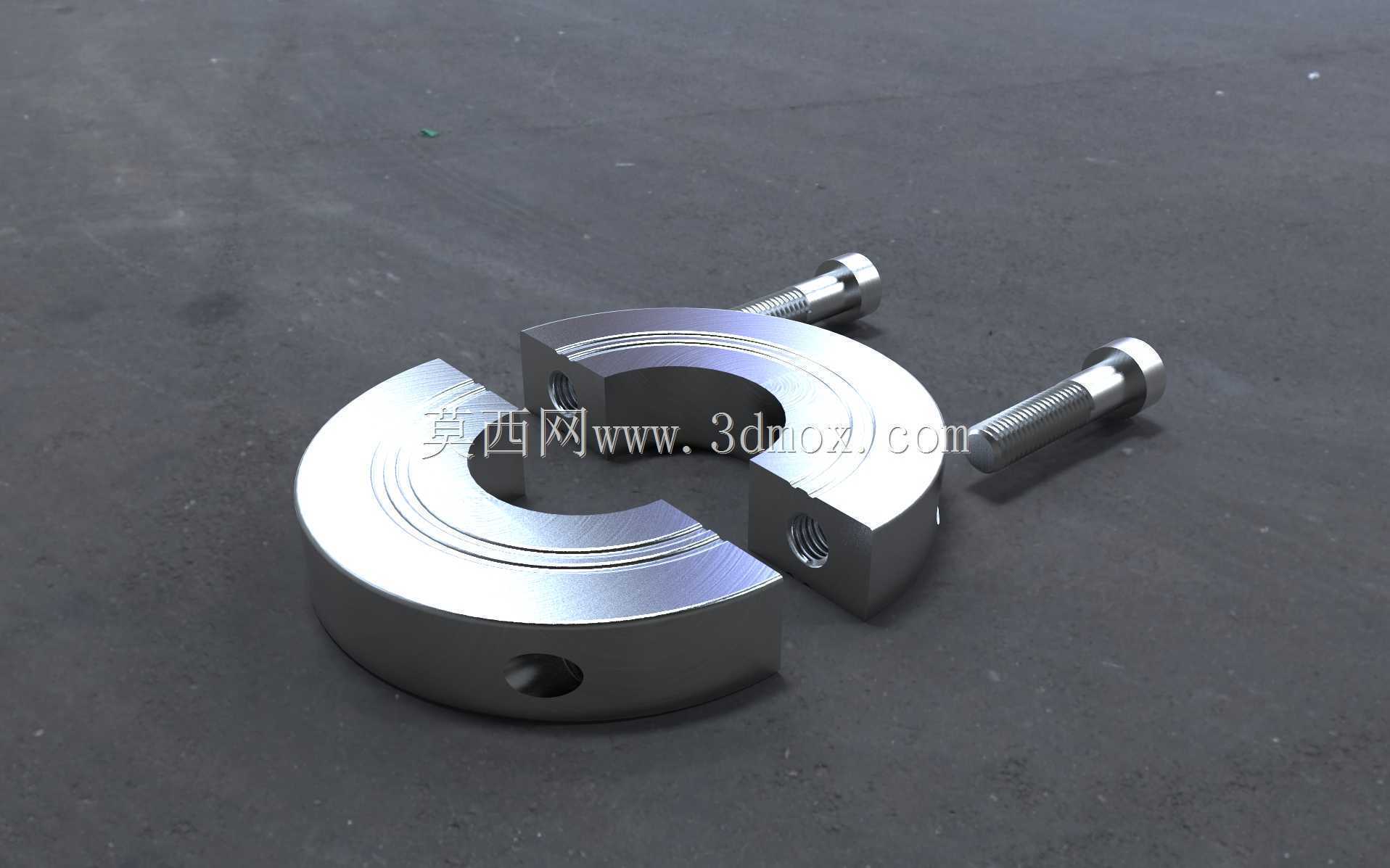

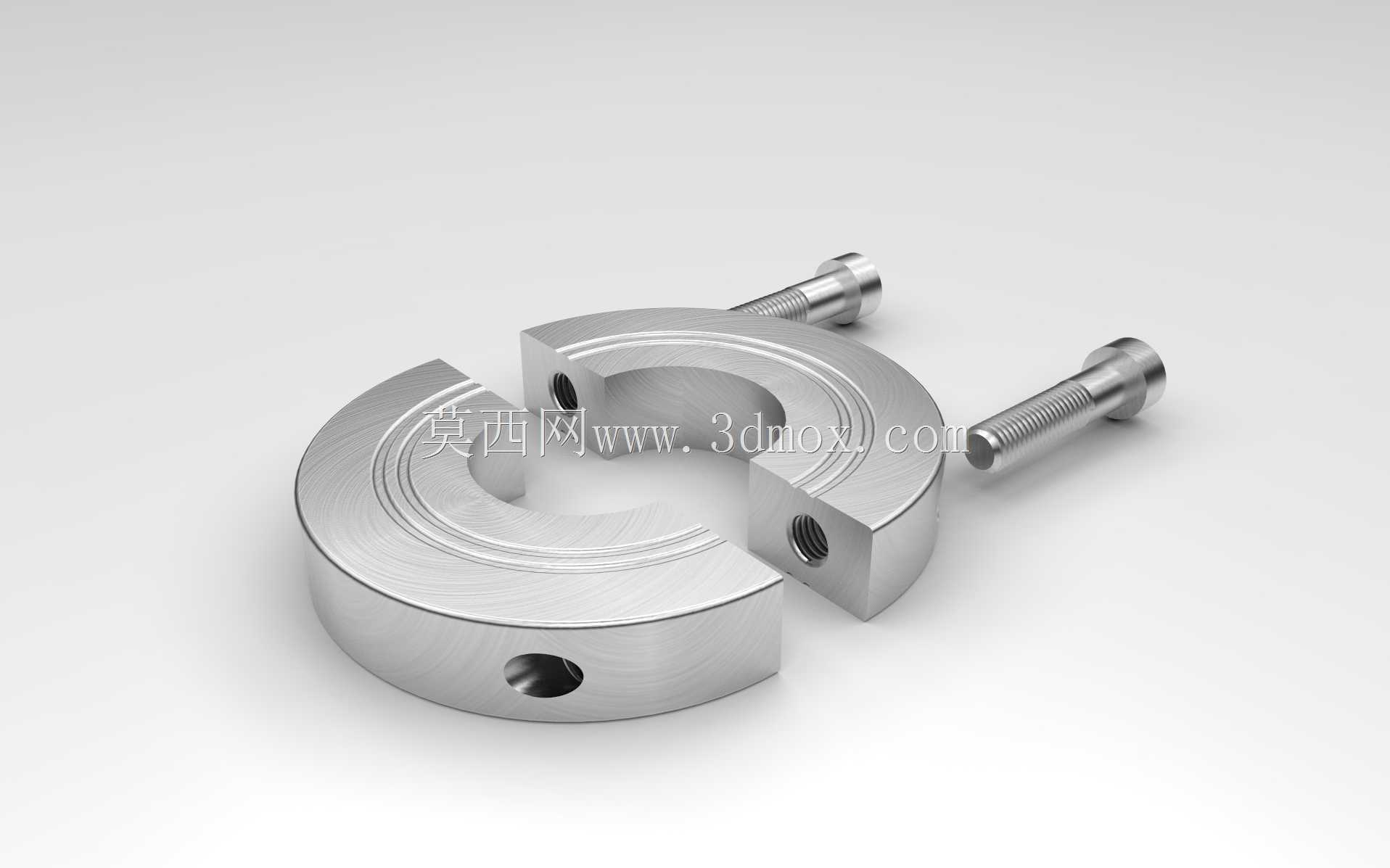

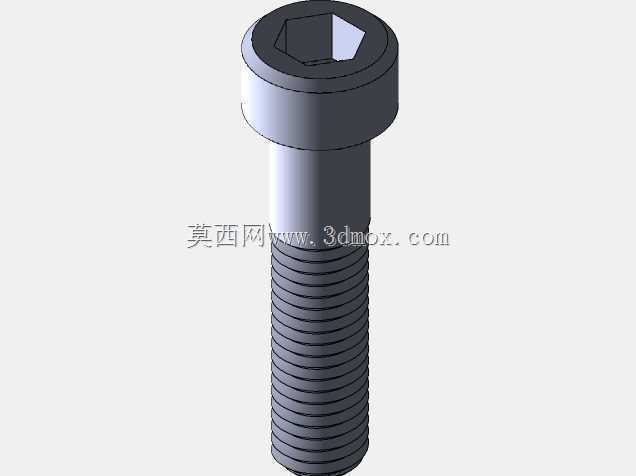

　　这类剖分式轴环是轴系传动结构里极为常用的轴向定位部件，日常在输送辊道、机床主轴辅件、轻工包装设备的辊组装配、小型减速机输入输出轴定位场景中都能见到它的应用，相比整体式轴环，它不需要从轴端逐步套入安装，可在轴段任意位置完成装配固定，尤其适合轴上已经装配了轴承、齿轮等其他零件的后期调整工况，能大幅降低设备维护拆装的工作量，避免拆卸其他精密配合件带来的装配精度损失。从结构设计逻辑来看，这款轴环采用对半开合的结构形式，两个半环的结合面加工有精准的贴合止口，保证合模后整体圆度满足轴面配合要求，两个半环上分别加工有内螺纹孔与螺栓过孔，通过配套的内六角圆柱头螺栓锁紧时，两个半环会均匀抱紧轴的外圆柱面，依靠抱紧产生的摩擦力以及轴环端面的挡肩作用，

　　实现轴上零件的轴向位置限定，防止传动过程中零件出现轴向窜动，影响传动精度甚至引发设备故障。设计过程中需要重点把控几个核心尺寸边界：首先是轴环的内孔直径公差，需要和适配轴径采用间隙配合的公差带，保证开合状态下能顺利卡入轴段，锁紧后内孔能均匀贴合轴面，不会出现局部应力集中的问题；其次是轴环的外径与厚度尺寸，需要根据所需承受的轴向推力计算，保证端面有足够的接触面积抵靠被定位的零件，同时壁厚要满足螺栓锁紧时的结构强度，不会出现锁紧变形的情况；另外两个锁紧螺栓的孔位需要对称分布在剖分面两侧，螺栓规格要匹配轴环的尺寸，保证锁紧力矩足够提供所需的抱紧力，同时螺栓头部沉孔深度要足够，避免螺栓头部突出轴环外圆，干涉周边其他零件的运转。

　　轴环上额外加工的径向小孔，可用于安装紧定螺钉，在重载冲击的工况下，可拧入紧定螺钉抵靠轴面，进一步提升防松可靠性，避免设备长期运行产生振动导致轴环位置偏移。实际选型应用时，需要根据被定位零件的轴向载荷大小、轴径尺寸、安装空间的径向余量来确定轴环的具体规格，装配时要注意两个半环的剖分面要完全贴合，螺栓要采用对角分步拧紧的方式，保证抱紧力均匀分布在轴面，避免单侧受力导致轴环偏斜，影响定位精度。这类零件虽然结构简单，但在轴系设计中是不可或缺的基础定位元件，合理的结构设计与参数选择，能有效提升整套传动机构的运行稳定性，降低后期维护频次。
