内燃机曲柄连杆活塞组合结构设计

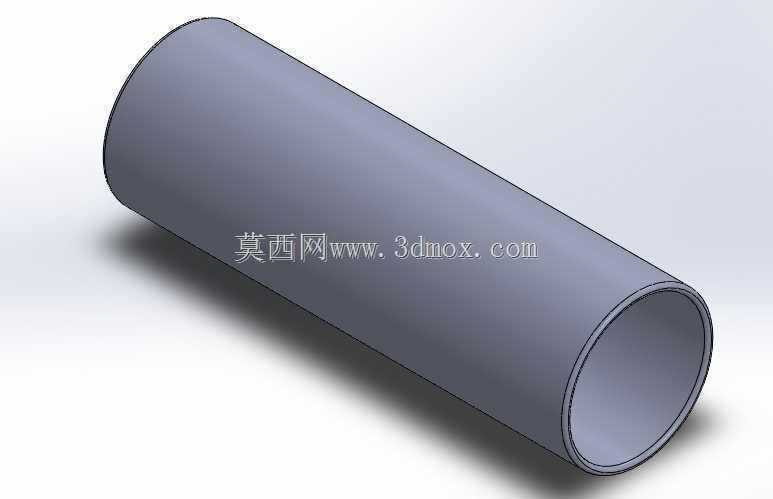

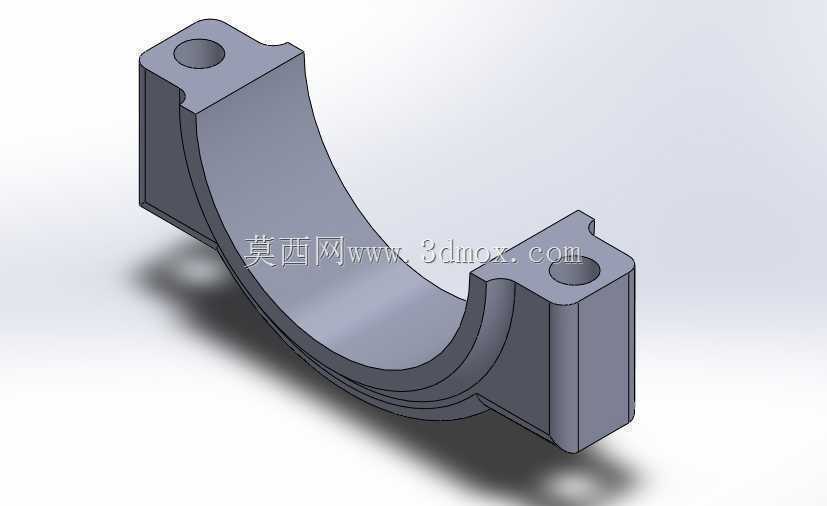

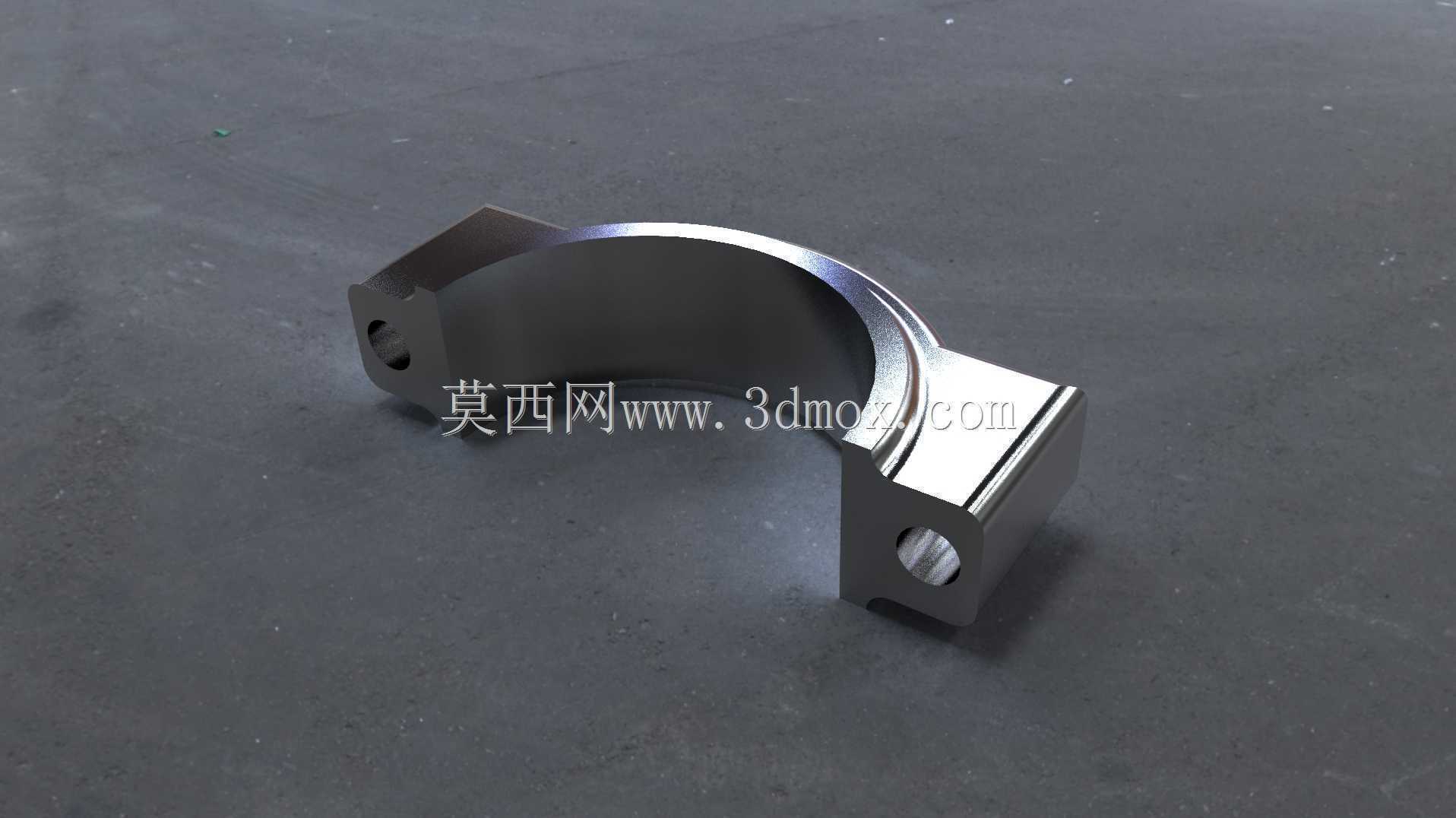

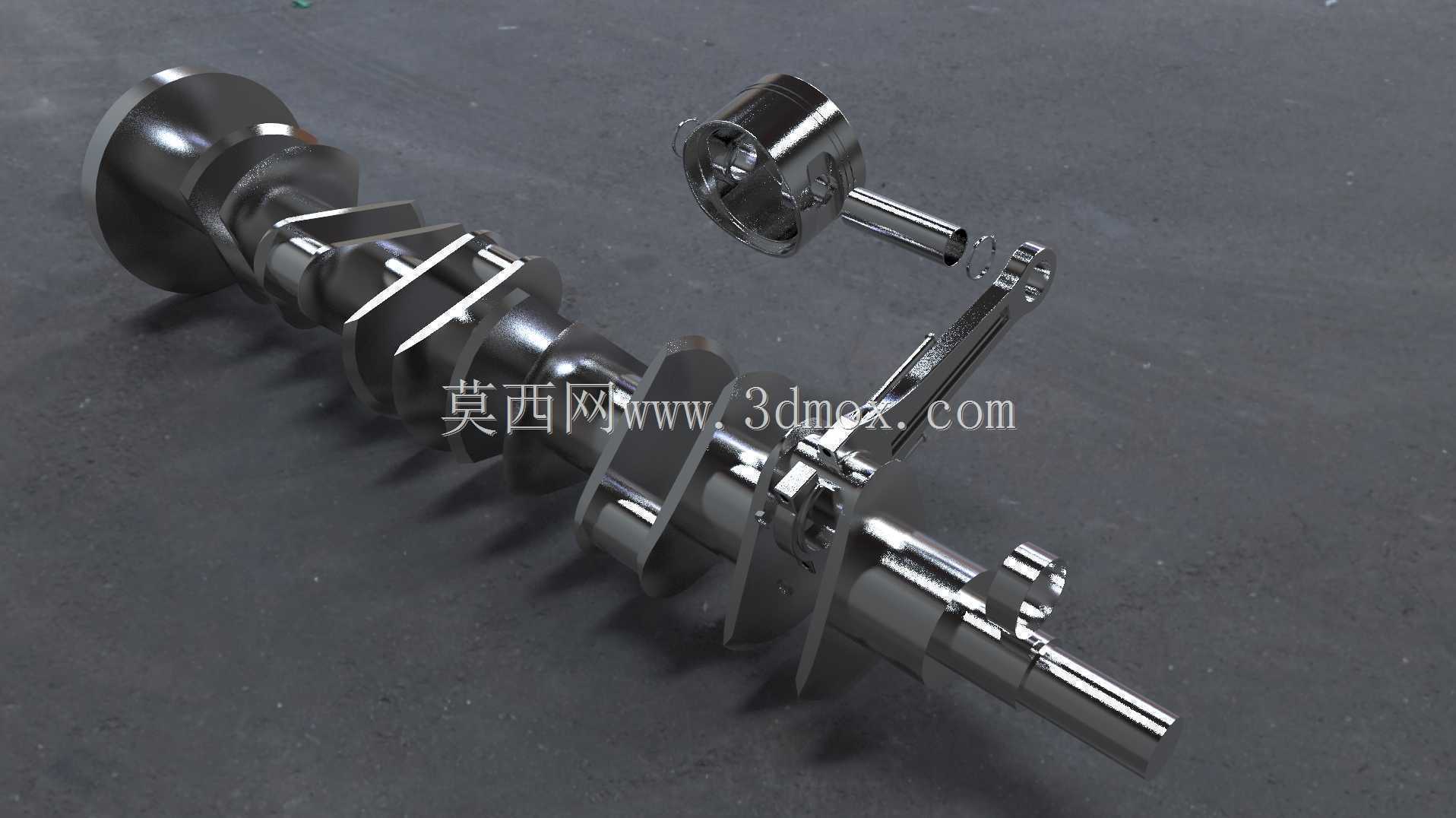

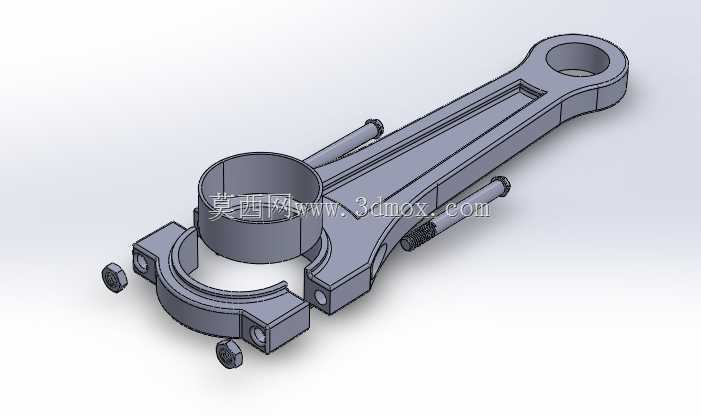

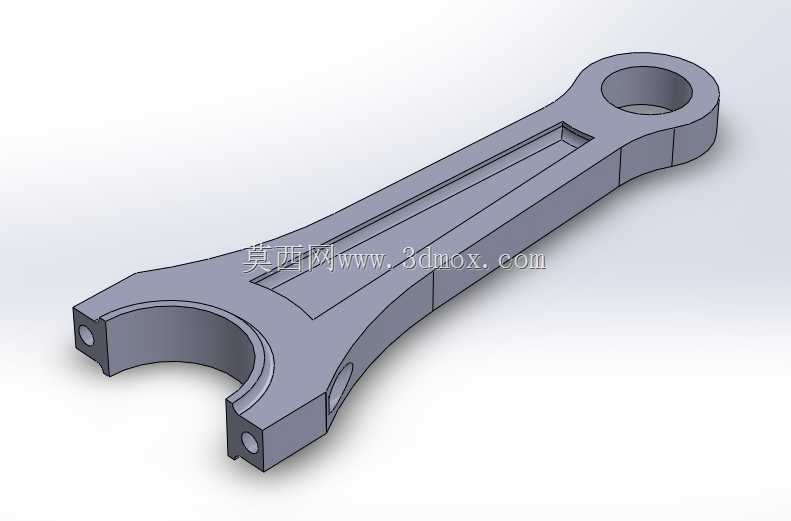

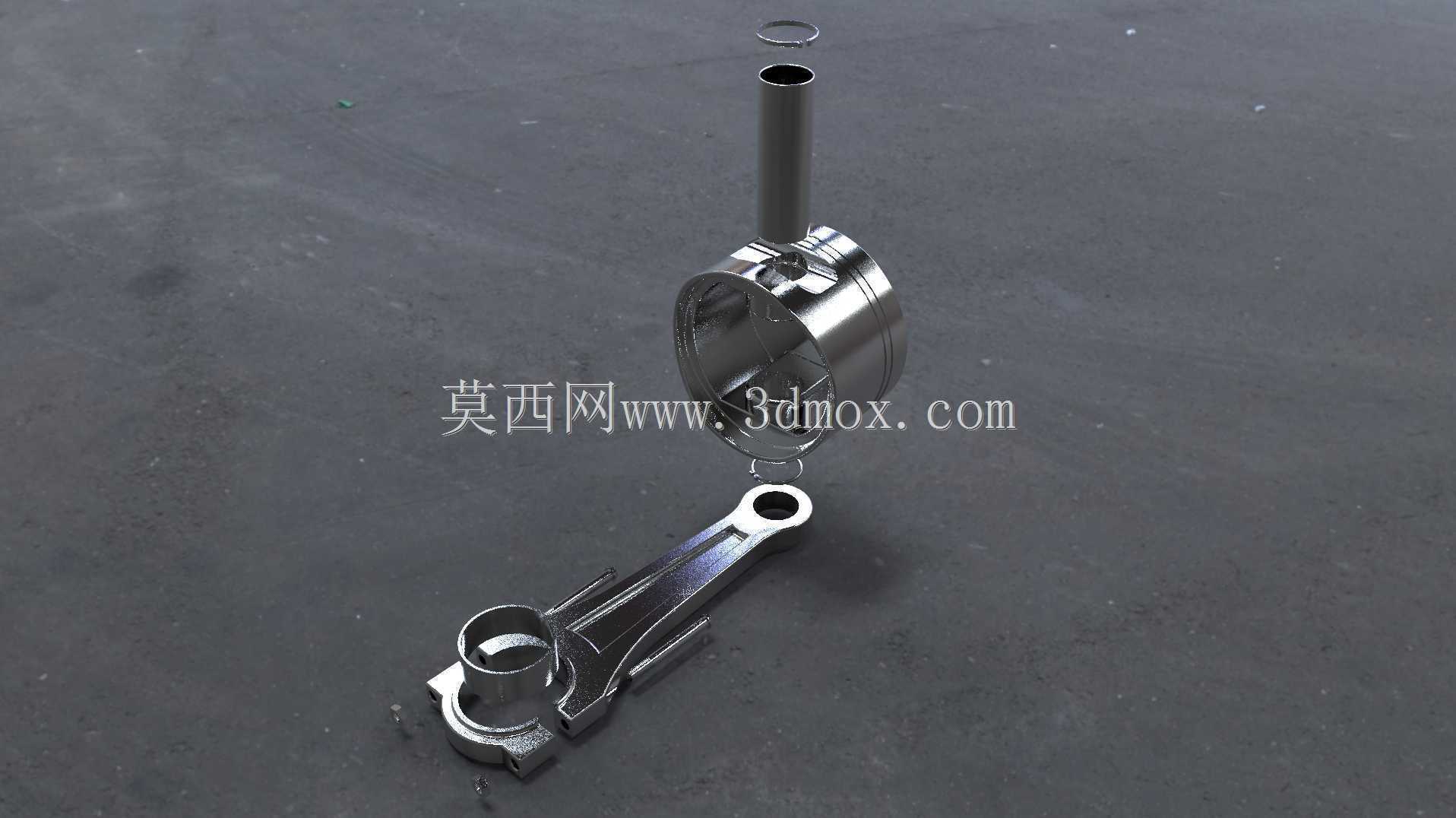

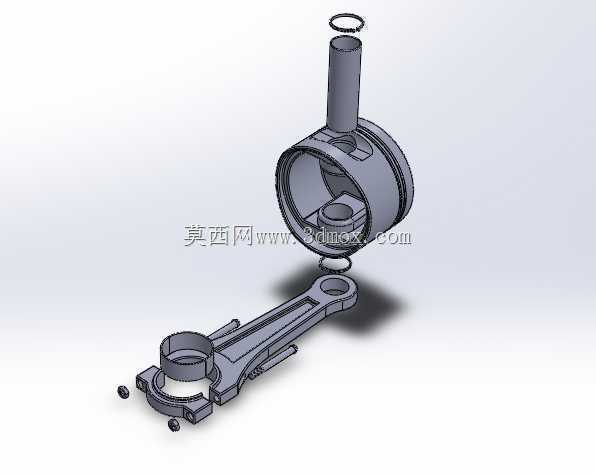

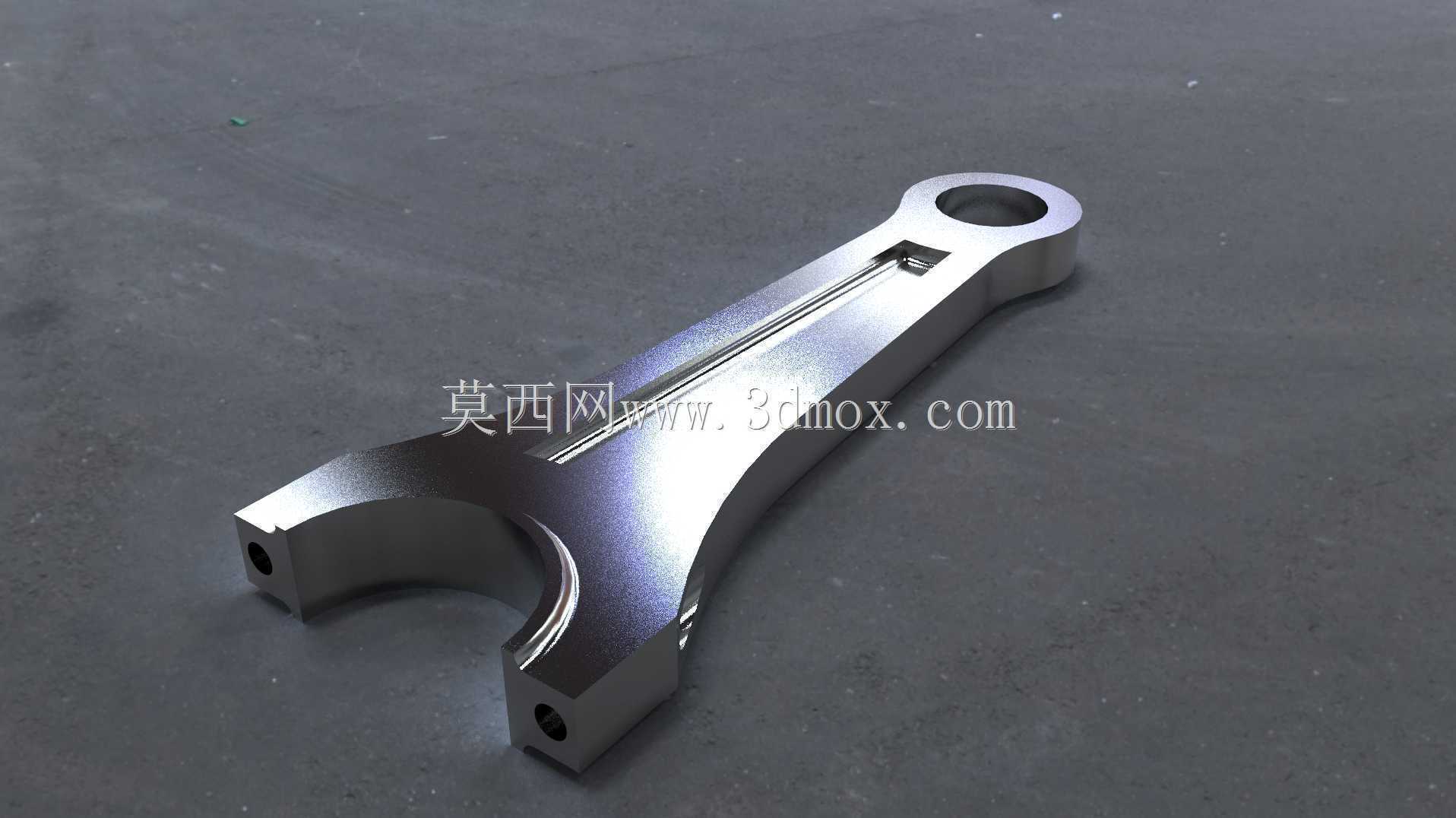

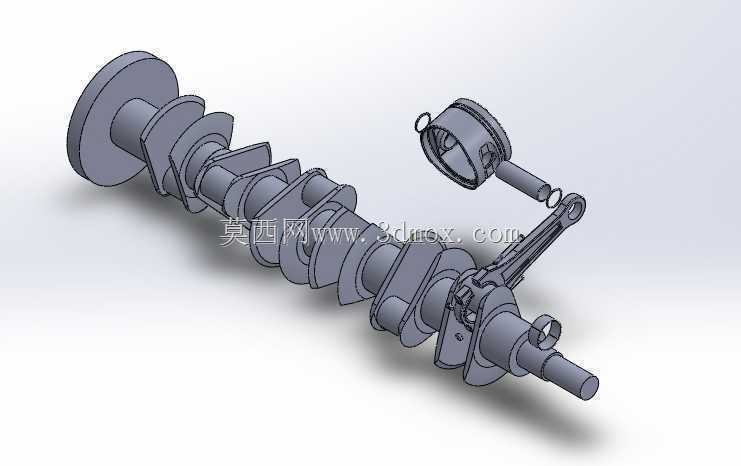

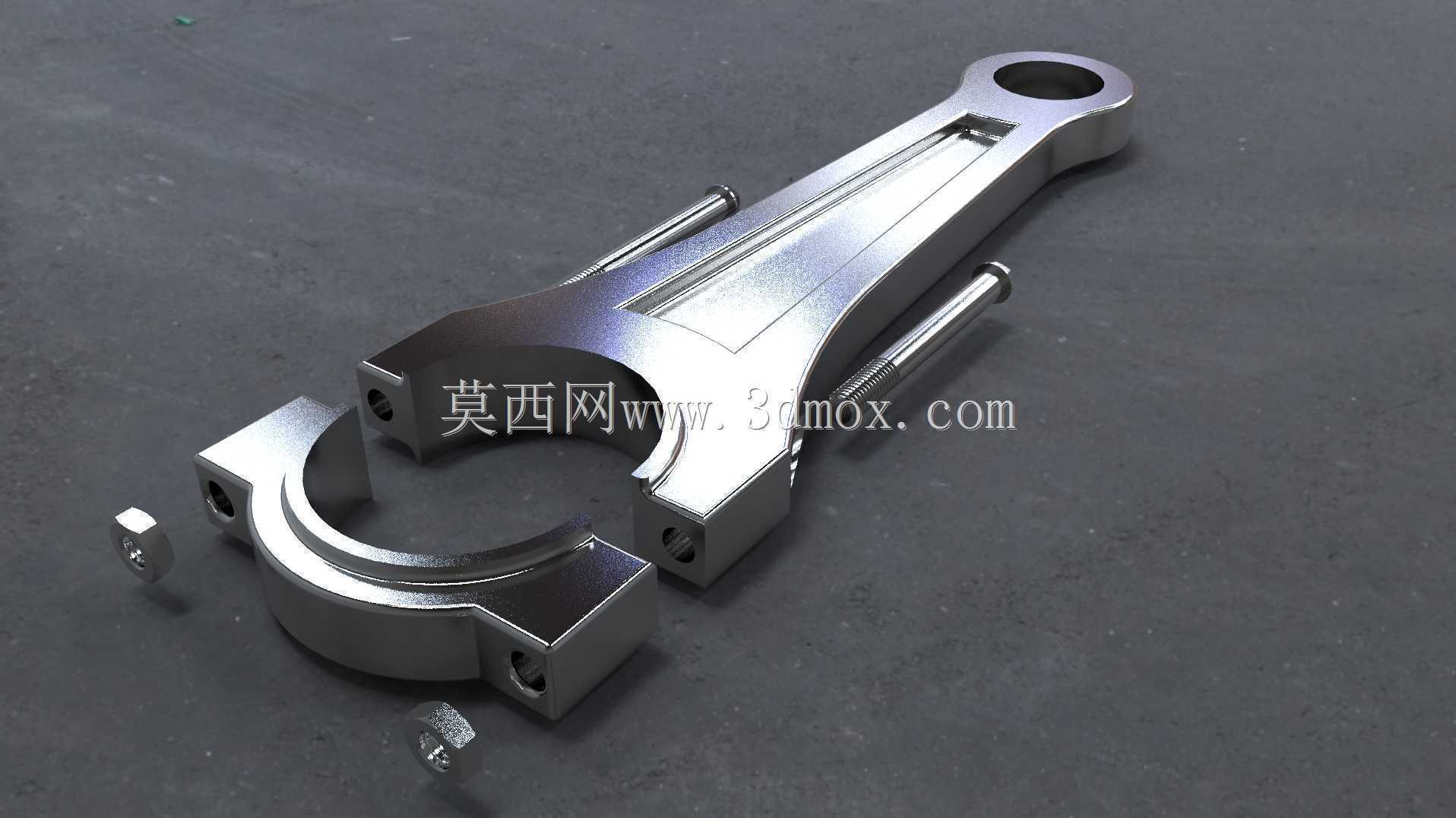

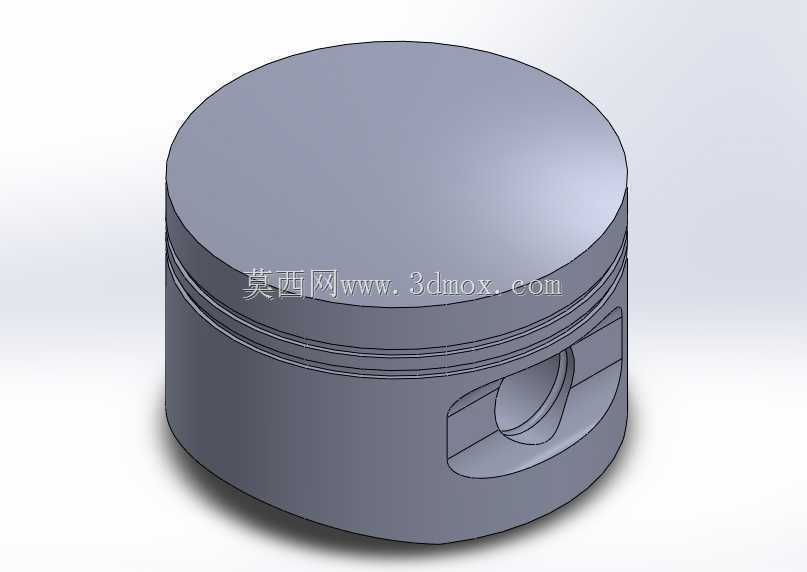

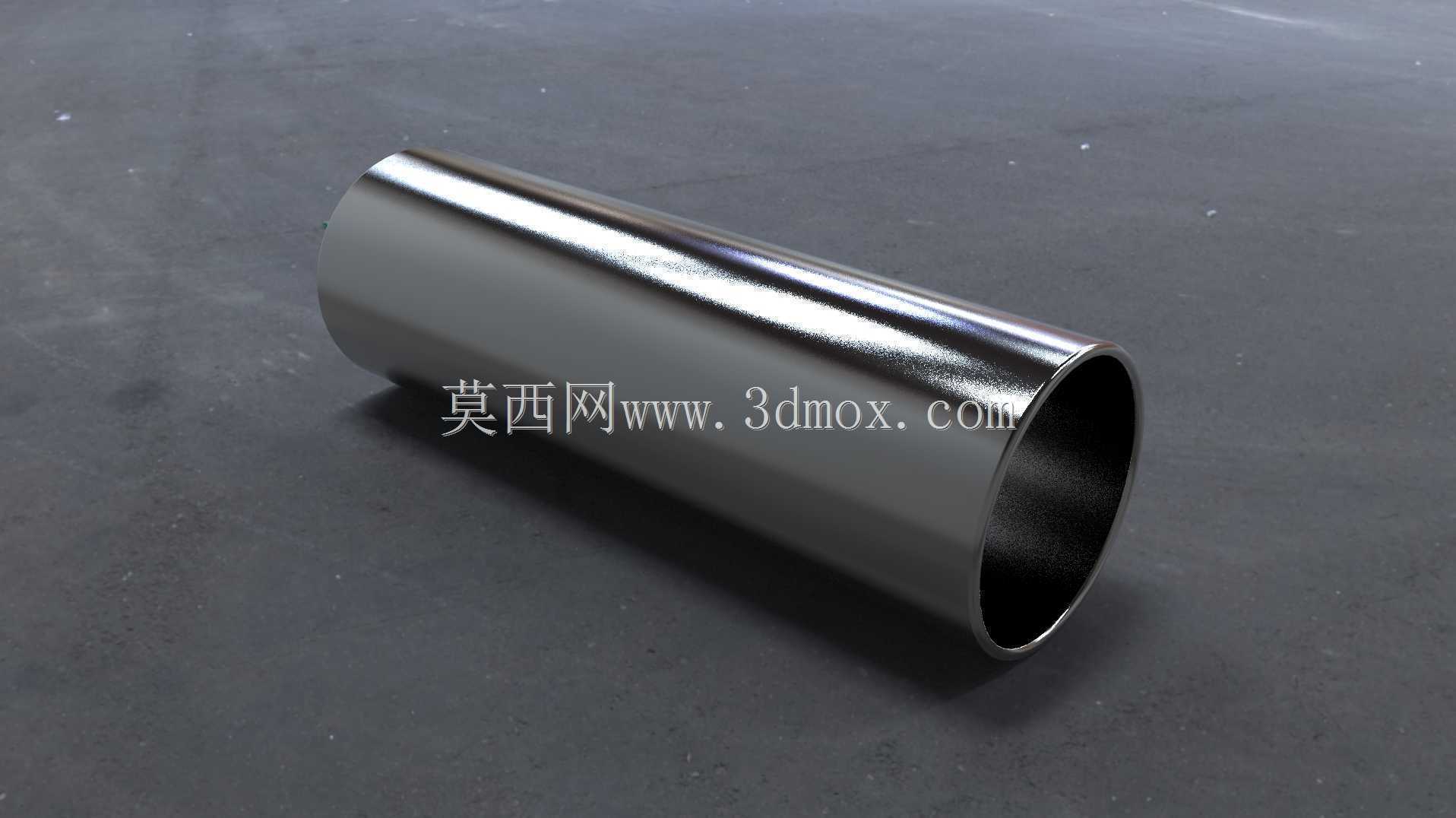

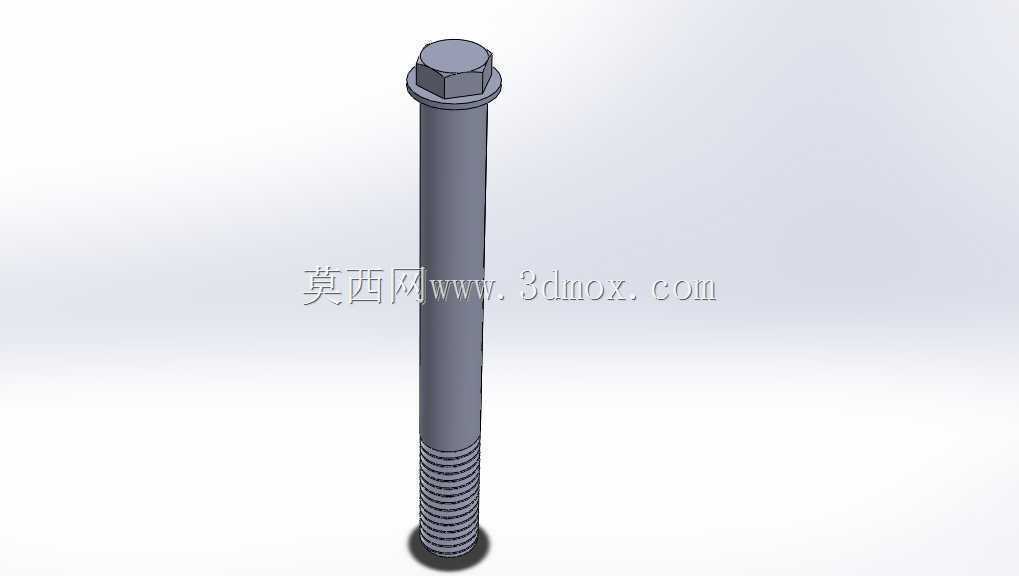

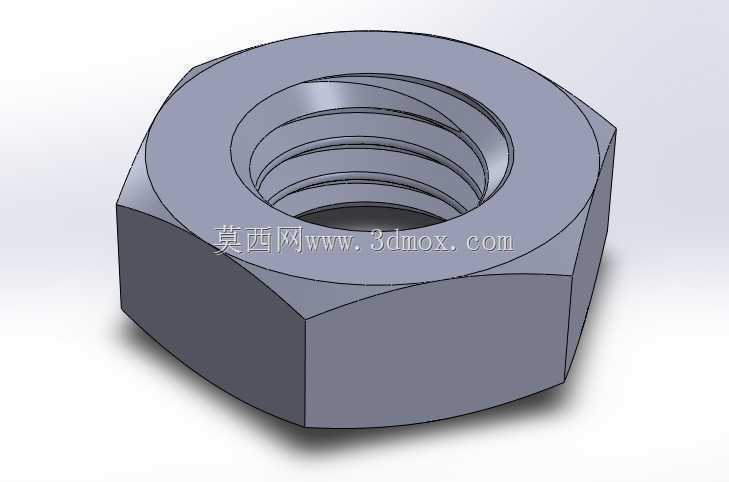

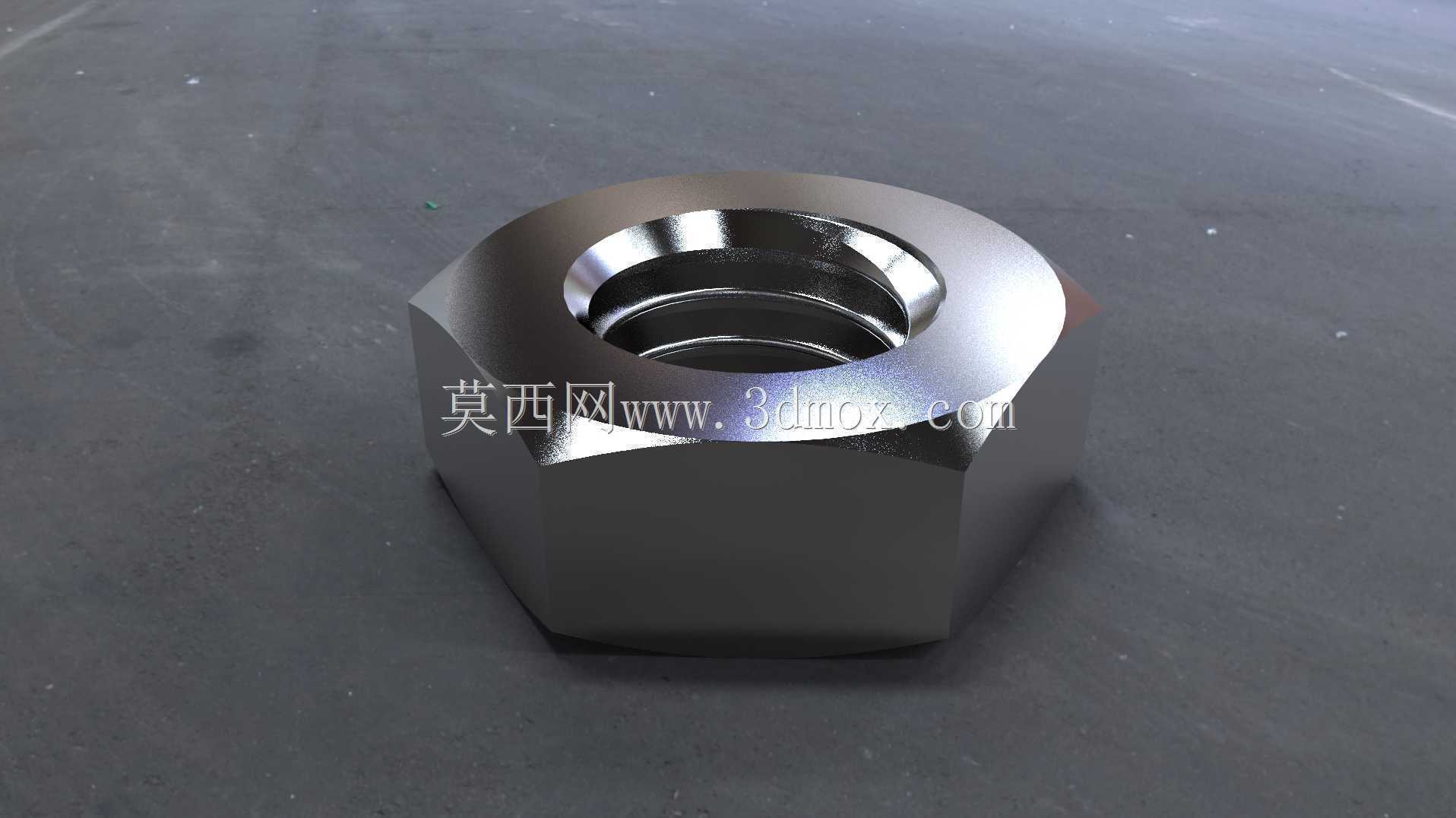

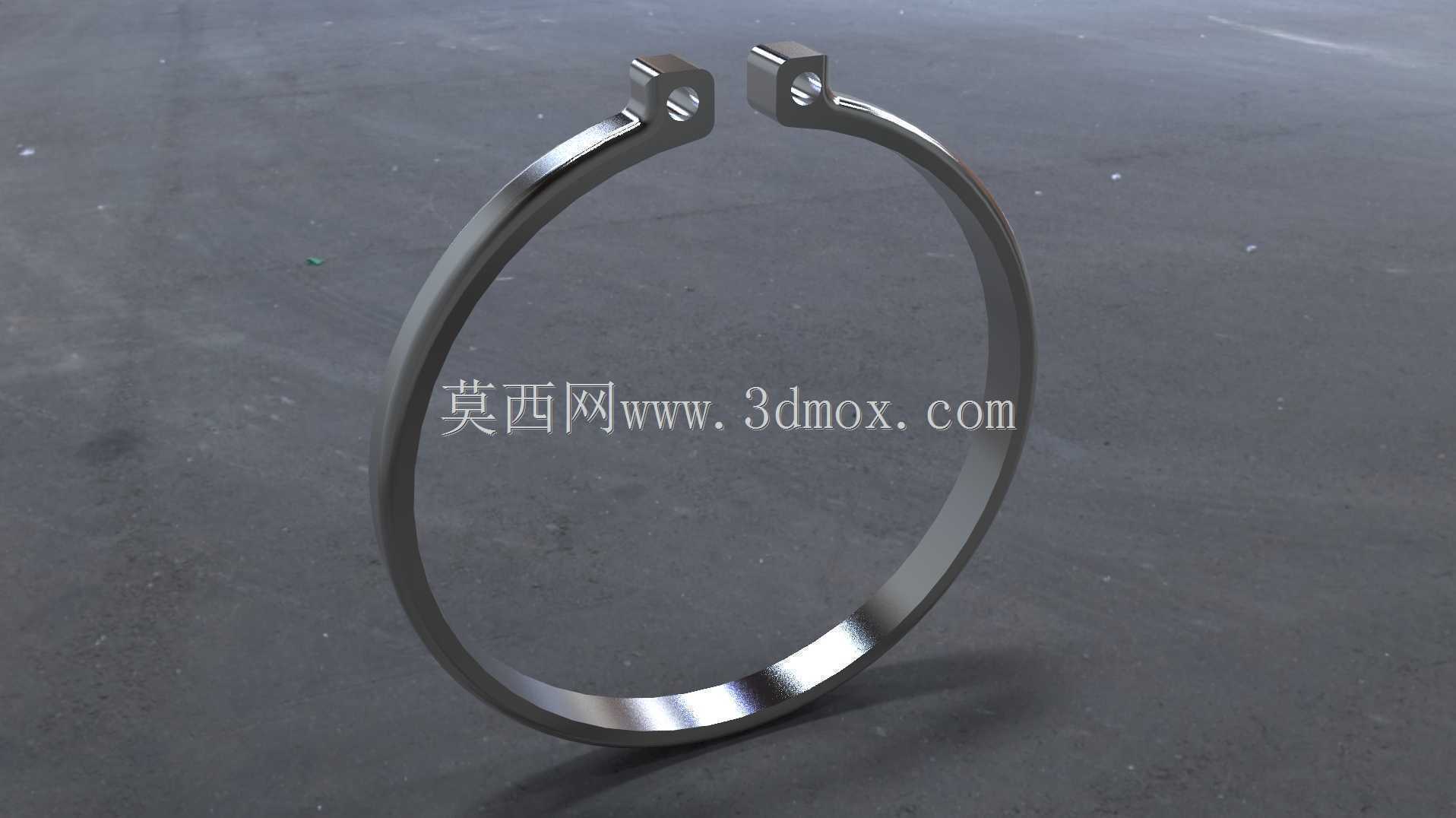

　　这套曲柄连杆组合结构，是往复式内燃机动力转换单元的核心组成部分，日常在乘用车动力总成、小型通用汽油机、农用机械动力端都能见到同结构的量产应用，核心作用是把活塞承受的燃气爆发压力，通过连杆传递转化为曲轴的旋转扭矩，最终向外输出可用的旋转动力。从结构设计逻辑来看，活塞部分采用了适配往复运动的筒式外形，顶部预留了燃烧室配合的型面边界，裙部做了适配缸套间隙的导向结构，活塞销孔的同轴度公差控制在0.01mm级别，避免往复运动过程中出现偏磨拉缸的问题；连杆部分采用了分体式大端设计，大端轴瓦安装面做了精准的剖分定位，杆身采用了变截面的工字型结构，在保证抗弯抗扭强度的前提下尽可能降低往复运动惯量，小端衬套孔与活塞销的配合间隙控制在合理范围，

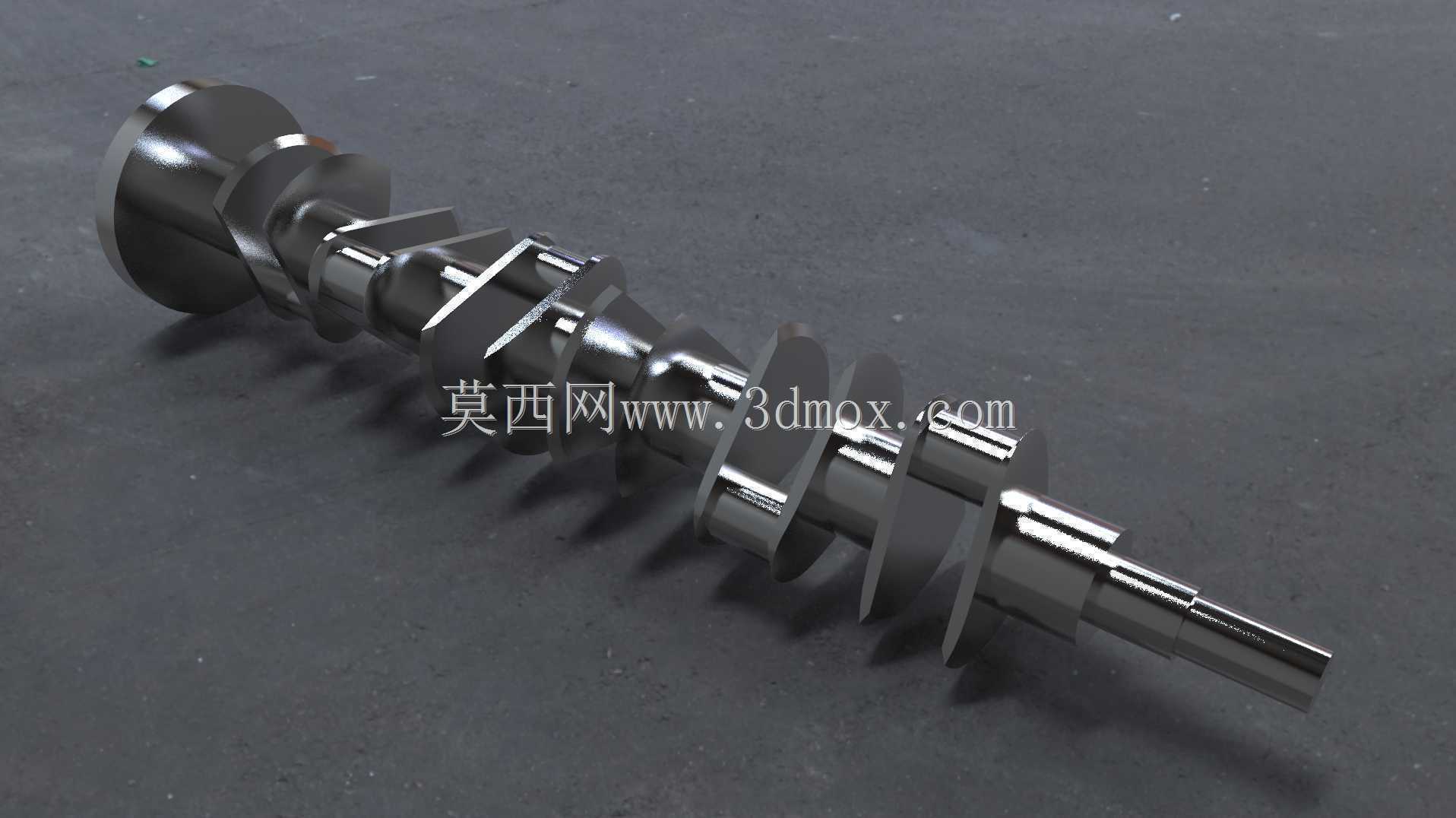

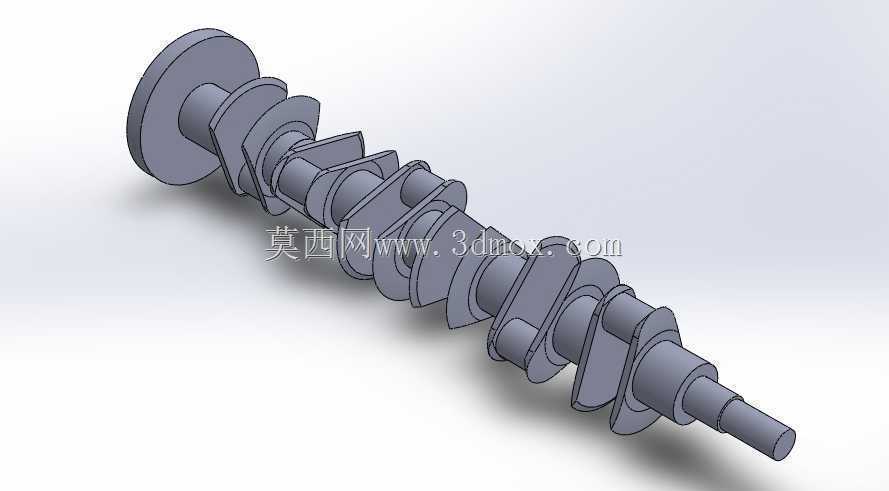

　　兼顾润滑与运动精度。曲轴部分的主轴颈与连杆轴颈采用了错位布置，曲柄臂的配重结构经过动平衡校核，抵消高速旋转过程中产生的一阶往复惯性力，轴颈表面的圆角过渡设计能有效降低应力集中，避免长期交变载荷下出现疲劳断裂。在安装边界层面，整套结构的轴向尺寸需要匹配缸体的曲轴箱安装空间，连杆大端的回转直径不能超出缸体的避让腔范围，活塞在上止点和下止点的位置需要和缸盖燃烧室、曲轴平衡块预留足够的安全间隙，避免运动过程中出现运动干涉。实际工程应用中，这套结构的运动配合面都需要预留压力润滑油道的布置空间，曲轴主轴颈、连杆轴颈、活塞销、活塞裙部都需要接入压力润滑回路，在高速往复运动过程中形成稳定的油膜，降低摩擦损耗同时带走摩擦产生的热量。

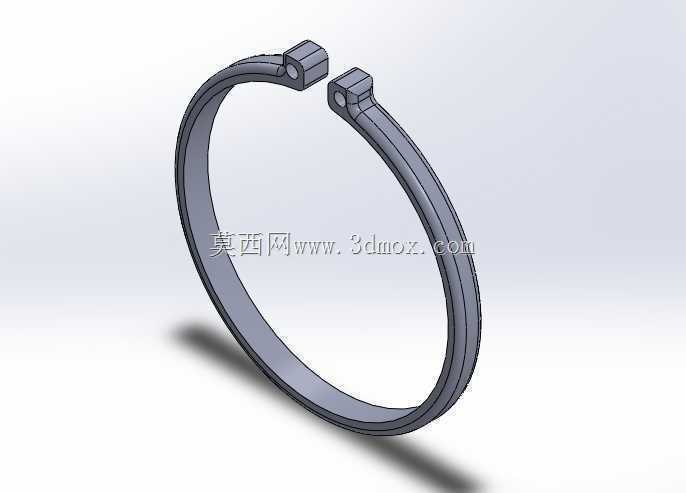

　　设计过程中需要反复校核不同转速下的惯性力载荷，对曲柄臂、连杆杆身的应力分布做有限元验证，确保在额定爆发压力下各部件的变形量在允许范围内，同时还要考虑装配工艺性，连杆大端的剖分结构要方便从缸体下部完成装配，活塞环的安装槽尺寸要适配标准活塞环的规格，降低后续量产的配件适配成本。
