绕线式金属弹性梁式联轴器结构设计

　　这类绕线切槽式的弹性梁联轴器，在轻载精密传动场景里的适配性非常突出，常见于伺服电机、编码器、小型步进电机的输出端连接，也会用在3D打印设备进给轴、小型检测仪器传动模组、医疗化验设备的样本输送机构这类对传动同轴度补偿有要求的工位上。和刚性联轴器不同，它不需要安装时严格保证两轴的绝对同轴，自身的切槽形成的弹性梁结构，可以吸收两轴之间存在的微小径向偏差、角向偏差以及轴向窜动，避免传动过程中因为安装对中误差带来的额外轴承负载，延长配套驱动元件和被驱动轴系的使用寿命。

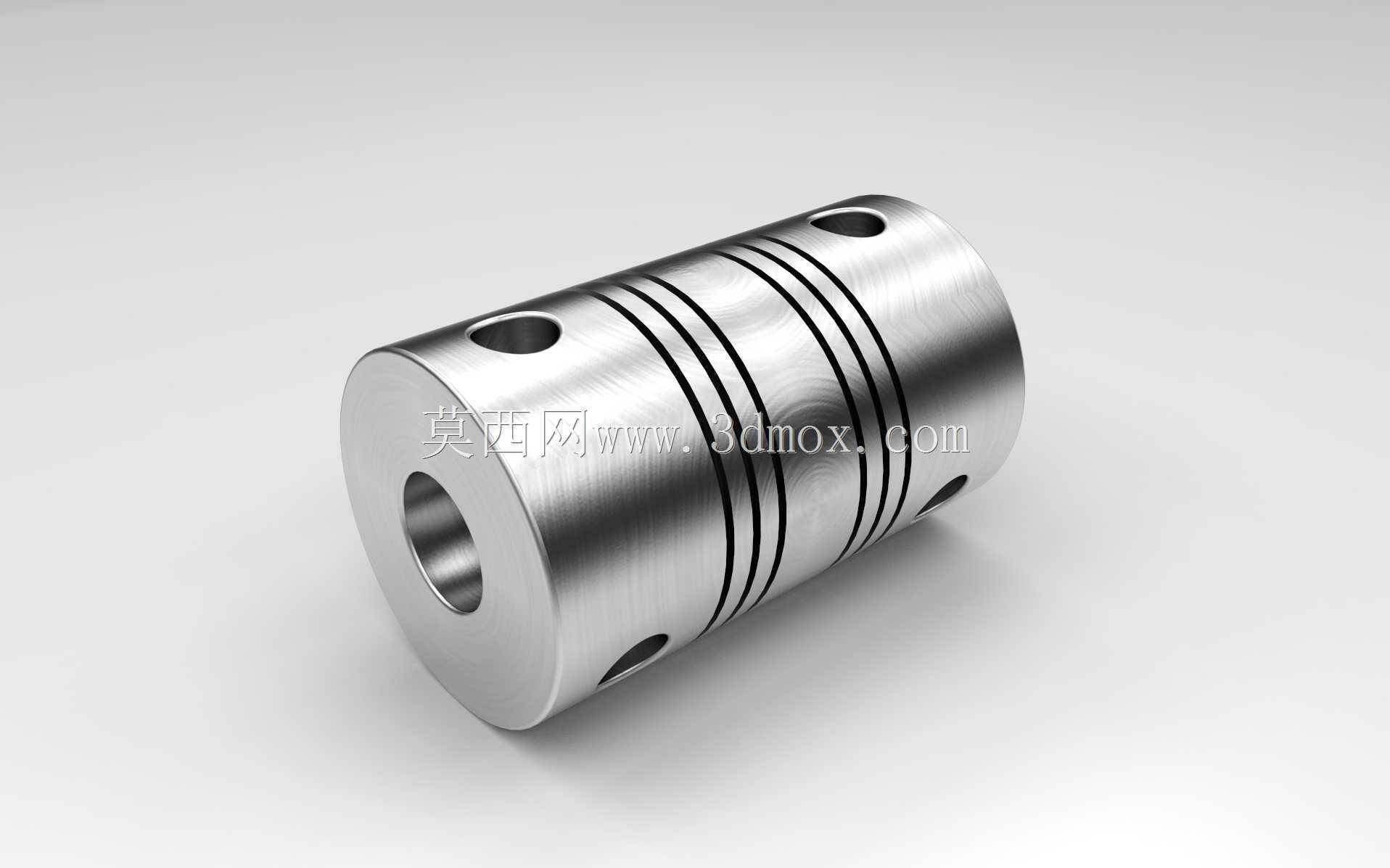

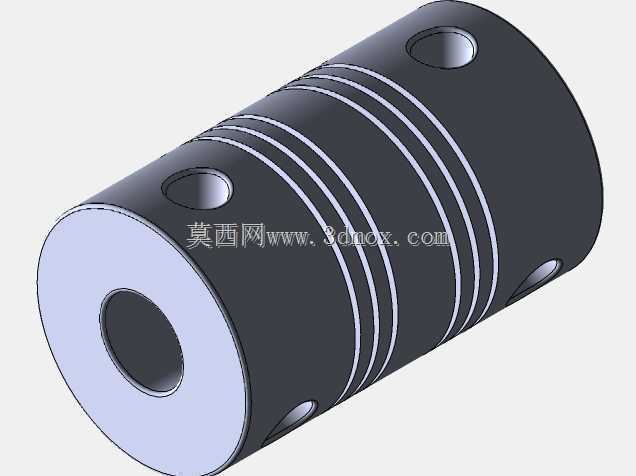

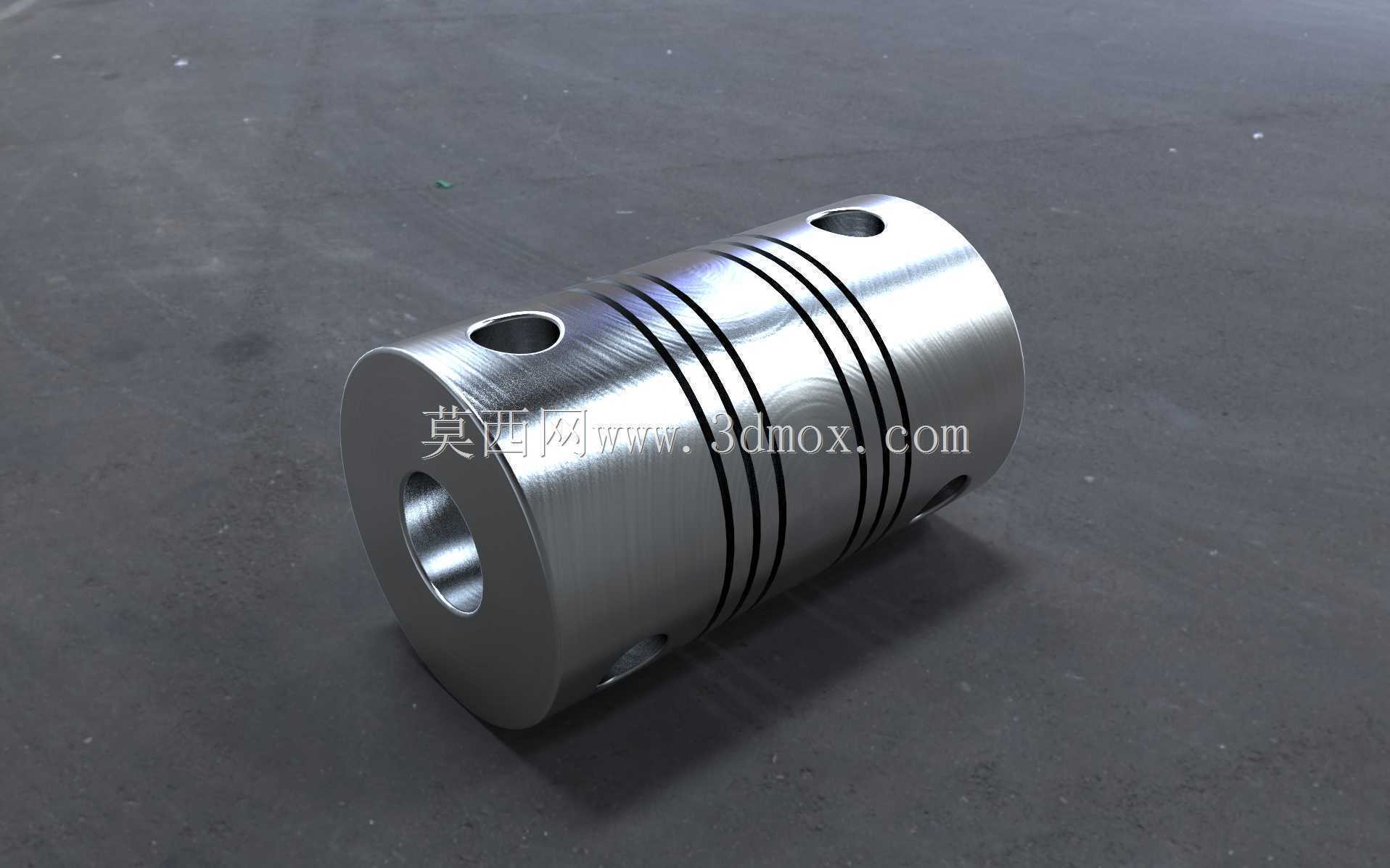

　　从结构设计逻辑来看，这类联轴器整体采用一体式圆柱金属坯料加工，没有额外的拼接紧固件，整体的扭转刚性保持在合理区间，既不会因为刚性过高无法补偿安装偏差，也不会因为弹性过大导致传动回程超差，能够满足精密传动场景下的扭矩传递精度要求。外圆表面加工的多道平行螺旋切槽，是形成弹性变形能力的核心结构，切槽的宽度、数量、螺旋升角直接决定了联轴器的补偿能力、额定传递扭矩以及扭转刚度，设计时需要根据实际传递的扭矩大小、允许的偏差范围、轴系的最高转速来匹配对应的切槽参数。两端的内孔分别适配主动轴和从动轴的直径，孔壁上的顶丝孔用于安装紧定螺钉，装配时将联轴器两端分别套入对应轴伸，拧紧顶丝即可完成固定，不需要额外的胀套或者键连接，装配流程简单，适合小空间内的紧凑安装场景。

　　在安装边界上，这类联轴器的外径尺寸通常根据传递扭矩的大小覆盖12mm到40mm区间，整体长度和外径保持1:1到1.5:1的比例，适配的轴径范围从3mm到20mm不等，选型时需要确认轴伸的插入深度不小于联轴器内孔的有效配合长度，避免顶丝锁紧时轴的接触面积不足导致传动打滑。安装时不需要额外预留轴向的伸缩余量，联轴器自身的弹性结构可以吸收0.1mm到0.5mm的轴向窜动，径向偏差补偿能力通常在0.1mm到0.3mm区间，角向偏差可以适应1度以内的偏斜，能够覆盖大部分小型精密传动场景的安装误差范围。日常使用中因为是一体式无拼接结构，没有易损的橡胶弹性体，不存在橡胶老化、温度形变的问题，可以在-20℃到120℃的工作环境下长期稳定运行，不需要定期维护更换配件，长期使用的传动精度保持性优于带橡胶弹性块的梅花联轴器。在建模过程中，这类零件的核心难点在于螺旋切槽的特征生成，需要准确匹配切槽的螺旋路径，保证槽宽均匀一致，同时要注意顶丝孔的位置和切槽的位置错开，避免顶丝孔打在切槽的薄壁位置影响结构强度，两端内孔的同轴度公差需要控制在0.02mm以内，保证装配后轴系的跳动量满足精密传动的要求。
