工业传动用齿形链轮结构设计

　　链轮作为链传动系统的核心啮合零件，广泛应用在各类需要精准传递扭矩、适配长距离传动工况的工业场景中，从输送线的动力传递单元，到农机、工程机械的传动机构，再到轻工设备的进给传动结构，都能见到这类零件的应用。和齿轮传动相比，链传动的链轮不需要和配对件直接齿面连续啮合，而是通过和链条滚子的嵌合实现动力传递，因此在设计时首先要匹配对应链条的节距、滚子直径参数，才能保证啮合过程中不出现卡滞、跳齿的问题。

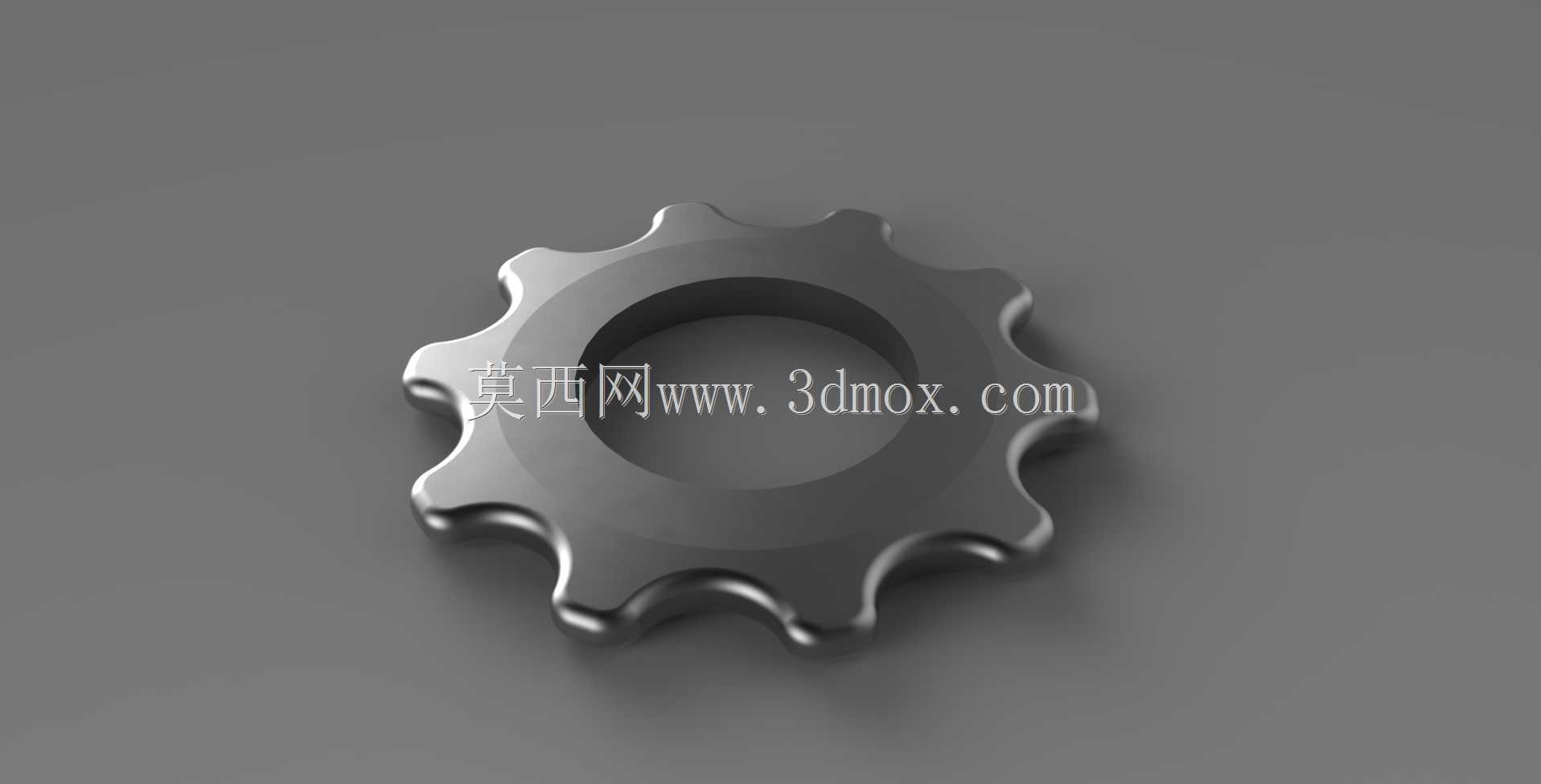

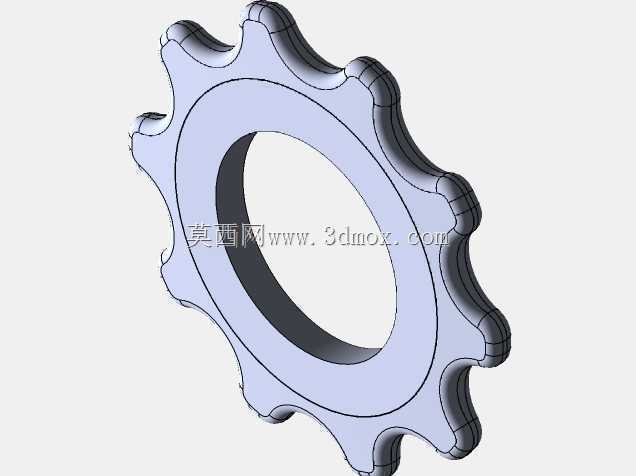

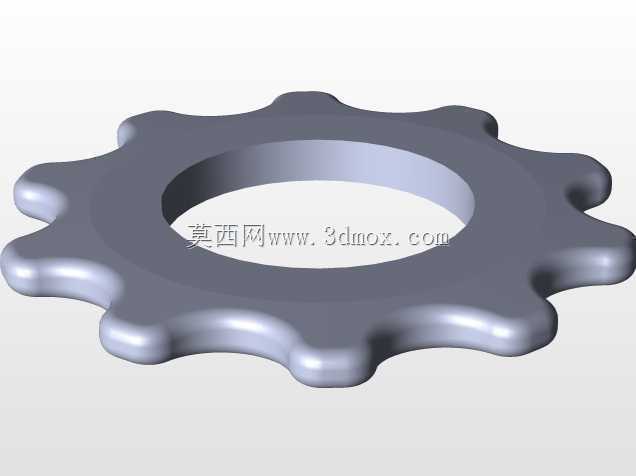

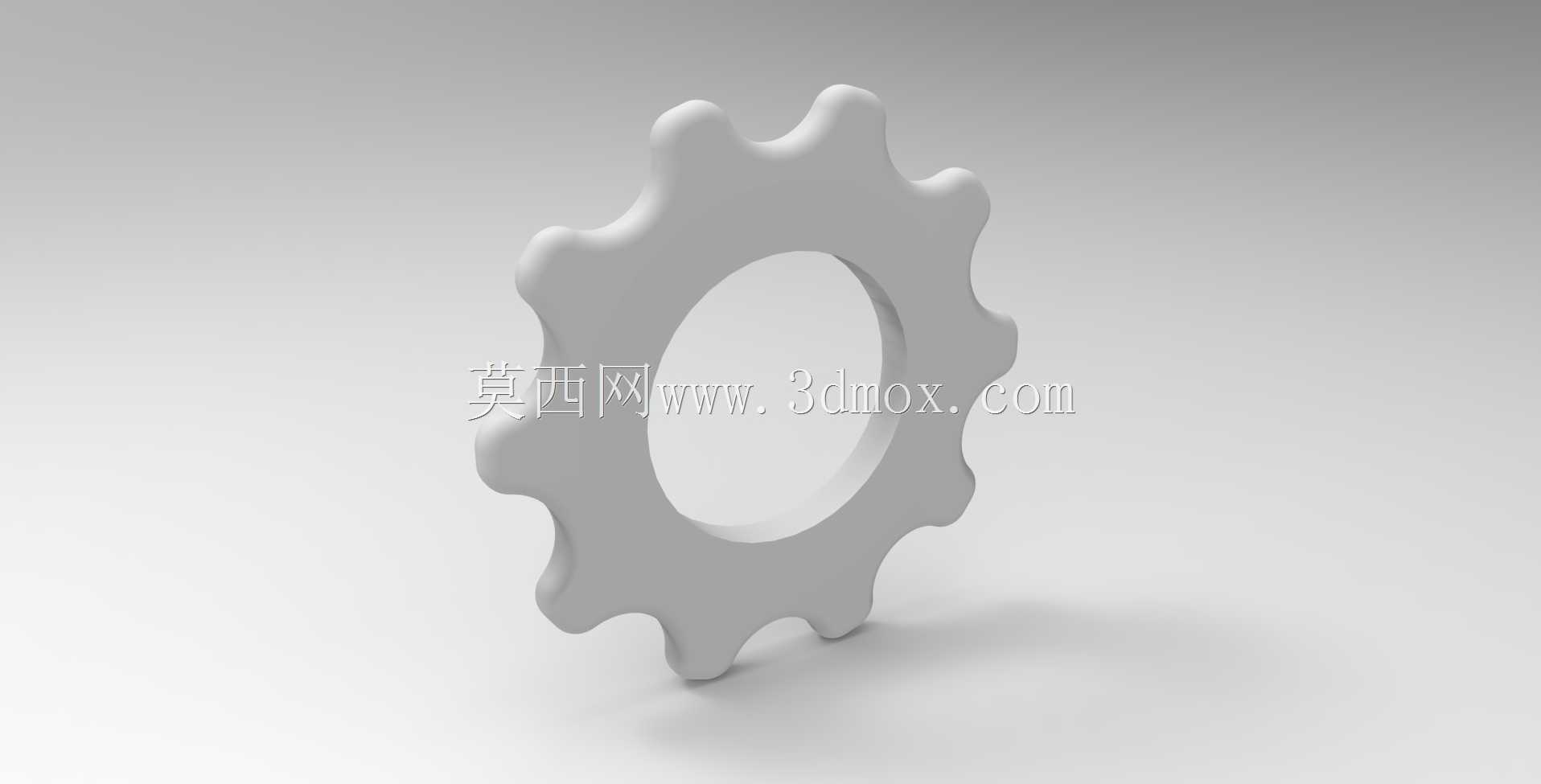

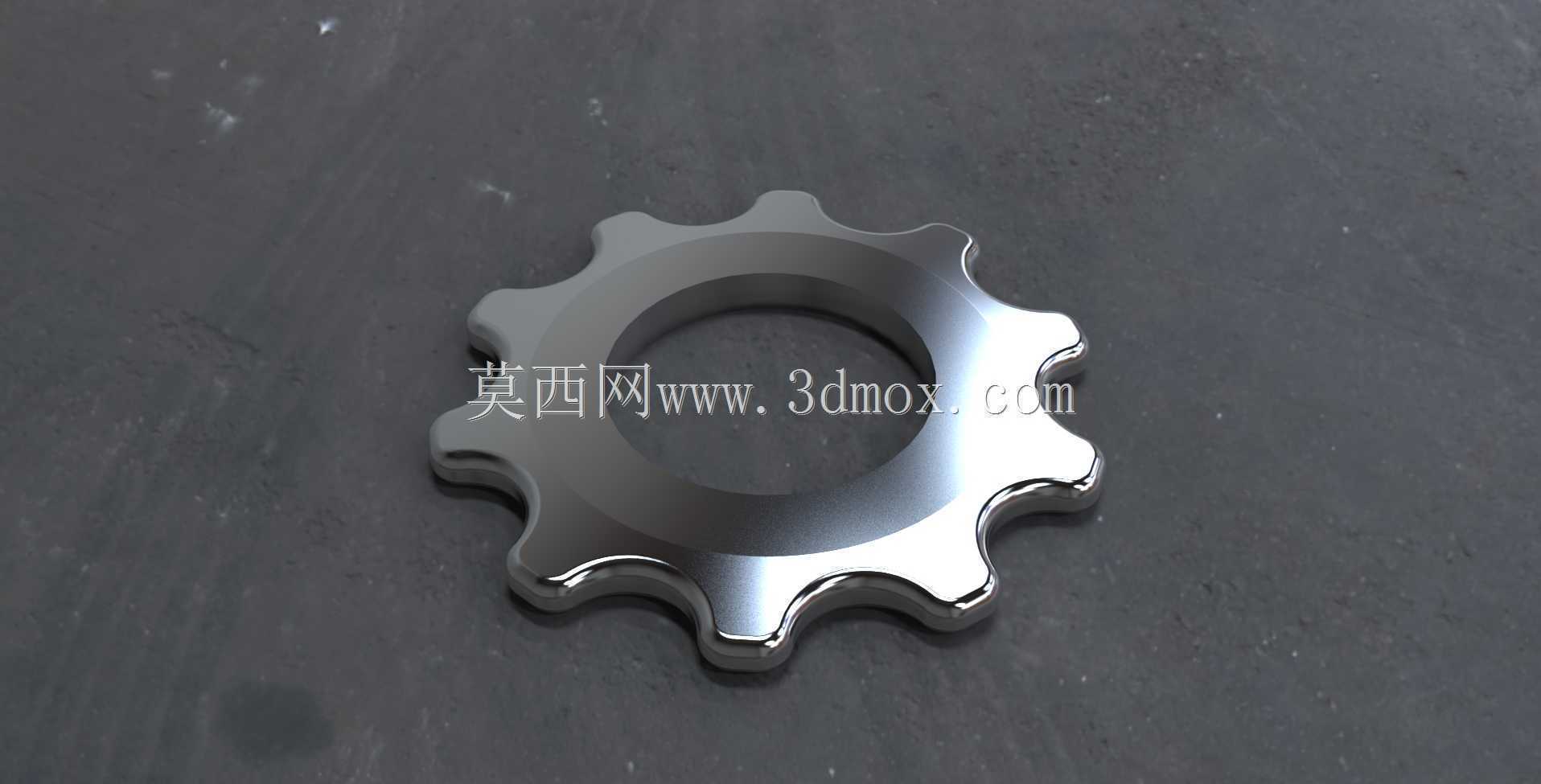

　　这款链轮采用单排齿结构设计，中心设置通孔安装位，可直接通过键连接与传动轴配合，安装时需要保证链轮的端面跳动量控制在合理区间，避免传动过程中链条出现偏磨、掉链的情况。齿形部分采用了符合传动标准的渐开线适配轮廓，齿顶做了圆滑过渡处理，既可以保证和链条滚子啮合时的顺畅导入，也能减少啮合冲击带来的噪音和磨损，延长整套传动副的使用寿命。轮体部分采用等厚盘式结构，在保证齿根强度满足额定扭矩传递要求的前提下，尽可能控制了零件的整体重量，降低传动轴的转动惯量，适合中低速、载荷平稳的传动工况使用。

　　从设计逻辑来看，这款链轮的建模过程优先保证了齿形参数的准确性，每一个齿的轮廓都严格匹配对应链条的啮合尺寸，齿根位置做了圆角强化处理，避免应力集中导致的轮齿断裂问题。中心安装孔的尺寸公差按照过渡配合要求设计，既可以保证和传动轴的装配同轴度，也方便后期维护时的拆卸更换。轮体表面没有多余的减重孔设计，适合在有一定粉尘、碎屑的工况下使用，避免杂物卡入轮体缝隙影响传动稳定性。在实际选型应用时，需要注意链轮的安装中心距要和链条长度匹配，同时保证两个配对链轮的共面度，避免链条出现侧向受力的情况。日常运维中，这类链轮需要配合定期的润滑维护，减少齿面和链条滚子的磨损，当齿面磨损量超过齿厚的15%时，就需要及时更换链轮，避免出现跳齿、传动失效的问题。和同规格的齿轮传动相比，这类链轮的传动中心距适配范围更广，对安装环境的精度要求更低，适合在设备布局紧凑、传动距离较长的场景下使用，能够在多尘、有一定油污的工况下保持稳定的传动效率，不会因为轻微的安装误差就出现传动卡滞的问题。
