双层框架式物料承载升降置物结构

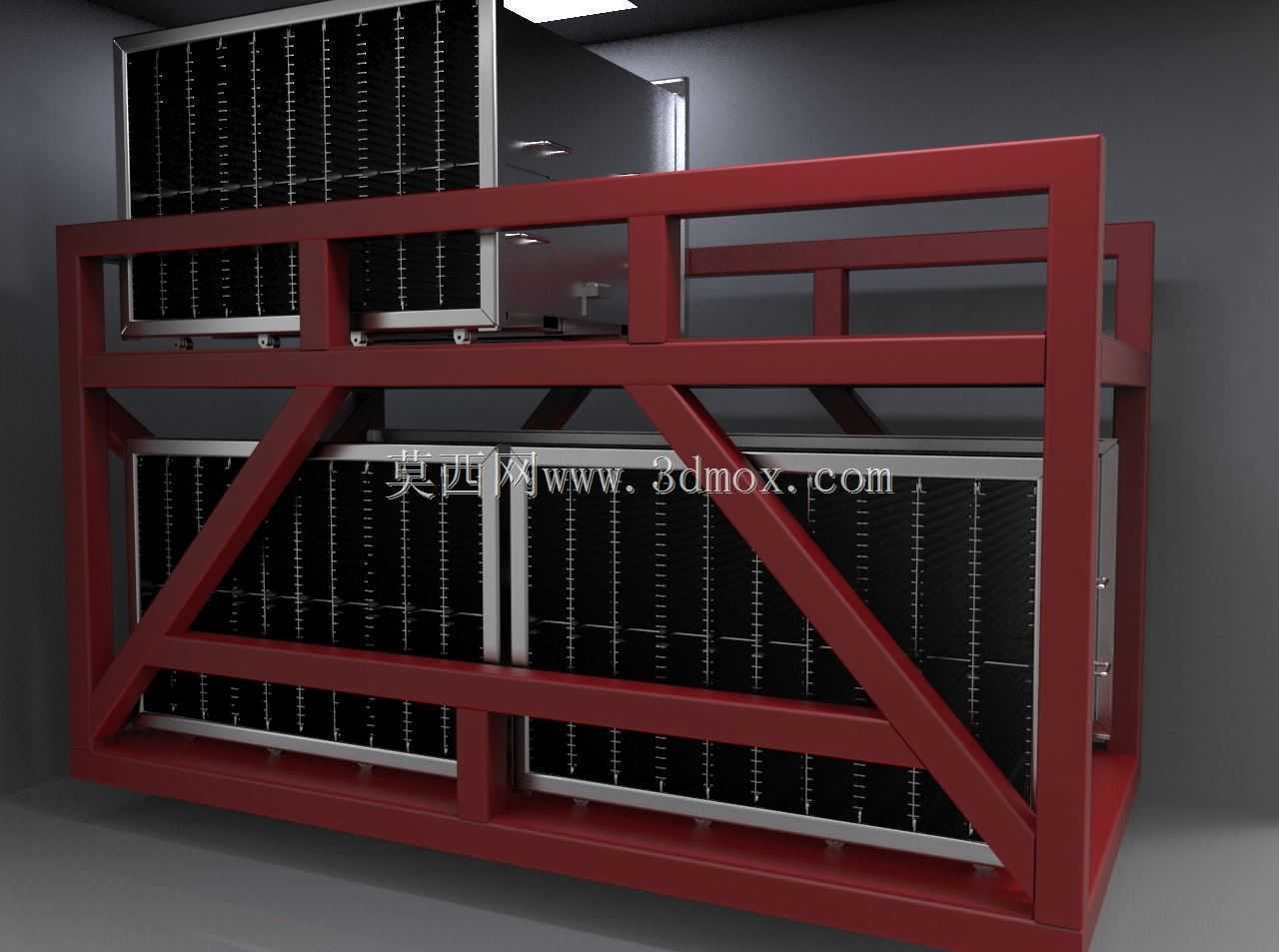

　　该结构主要面向车间线边暂存、仓储高位存取、生产工序间物料转运等场景设计，可配合升降驱动机构实现不同高度的物料托举与位置调整，解决固定高度置物架无法适配不同作业工位取放高度、人工搬运高位物料劳动强度大的问题。整体采用矩形钢管焊接成型的框架式主体，双层承载层设计可同时容纳多组标准化物料箱，斜向加强筋布置在框架侧立面，在不额外增加过多自重的前提下，大幅提升框架整体抗扭、抗弯性能，避免满载状态下框架出现侧向变形或层板下挠。设计阶段优先考虑了安装边界的适配性，整体宽度适配标准车间通道通行尺寸，深度匹配常用工业物料箱的外形模数，框架底部预留了与升降驱动模组、行走轮组的安装接口，可根据实际使用需求搭配丝杆升降、液压升降或链条升降组件，

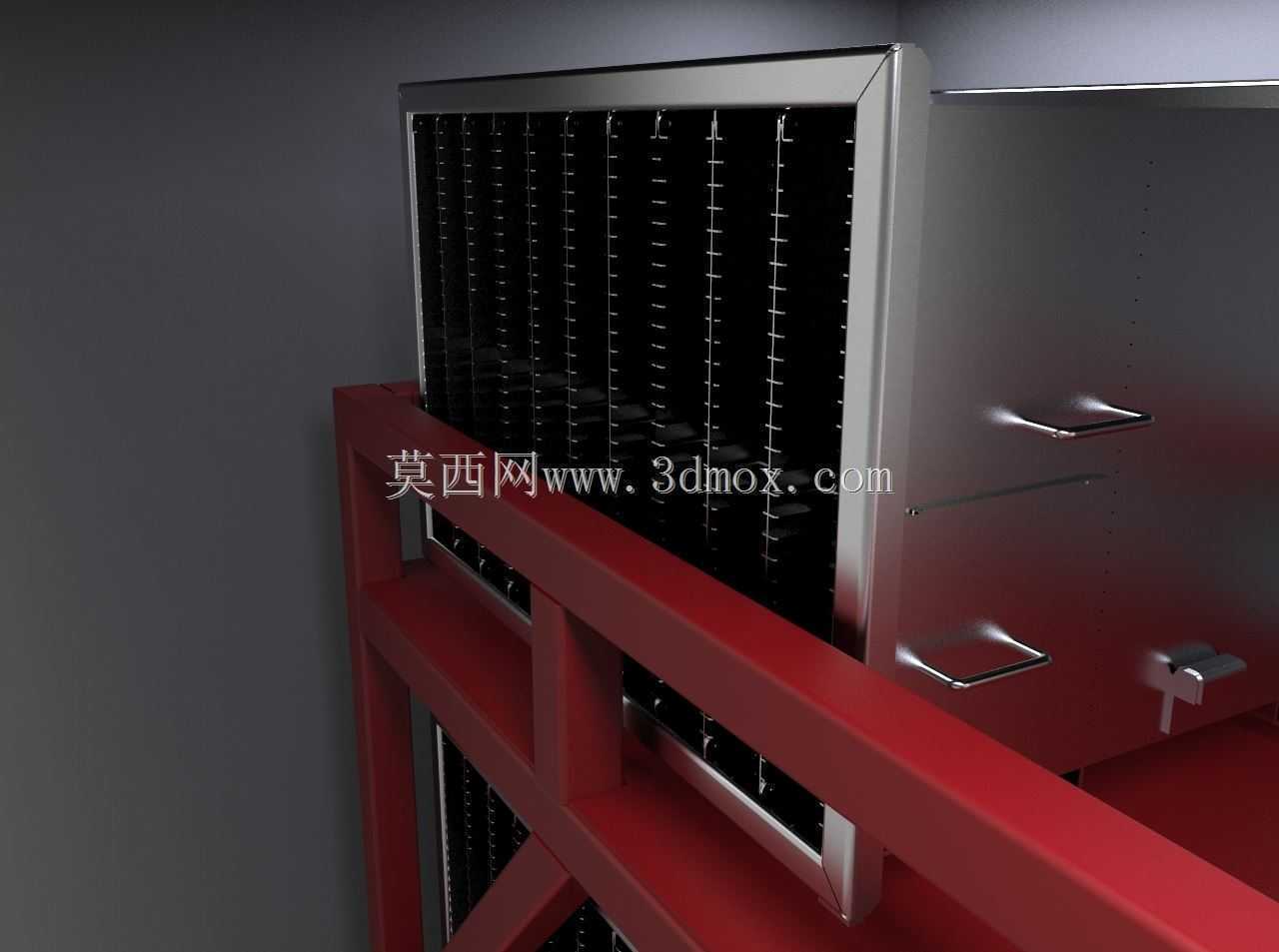

　　也可直接固定在地面作为固定高位置物架使用。每层承载面的边框做了高出承载平面的挡边设计，防止物料箱在升降移动过程中出现滑移脱落，框架的竖向立柱上预留了多组安装孔位，可根据存放物料的高度灵活调整层板间距，适配不同尺寸规格的物料存放需求。结构受力点均做了焊接加强处理，立柱与横梁连接位置采用满焊工艺，避免长期受交变载荷出现焊缝开裂的问题，整体外表面做喷涂防锈处理，可适配车间多尘、少量油污的使用环境。在实际选型应用时，可根据现场的升降行程需求调整竖向立柱的长度，根据额定承载需求调整钢管的壁厚规格，框架侧面可额外加装防护网或挡板，进一步提升物料存放的安全性，该结构的模块化设计思路也便于后续拆解运输与现场组装，无需复杂的专用工装即可完成整体装配。
