起重设备用鼓式磁力制动装置结构

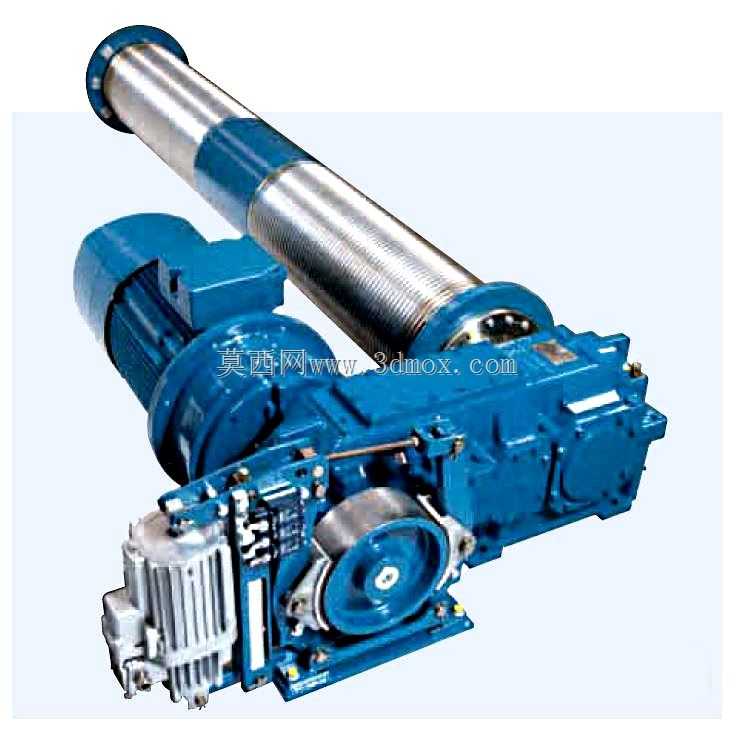

　　在矿山提升、港口起重、车间重型行吊这类重载作业场景里，制动装置的可靠性直接决定了作业安全边界，这套鼓式磁力制动结构，正是针对这类重载启停、悬停定位需求设计的执行部件。不同于小型设备的内嵌式制动，这套装置采用开式框架结构，安装适配性极强，既可以布置在提升驱动电机与减速齿轮箱的传动衔接段，也能直接固定在卷筒的端侧安装位，不需要对原有传动链路做大规模改造，适配不同吨位的起重、绞车类设备的改造与全新设计选型。

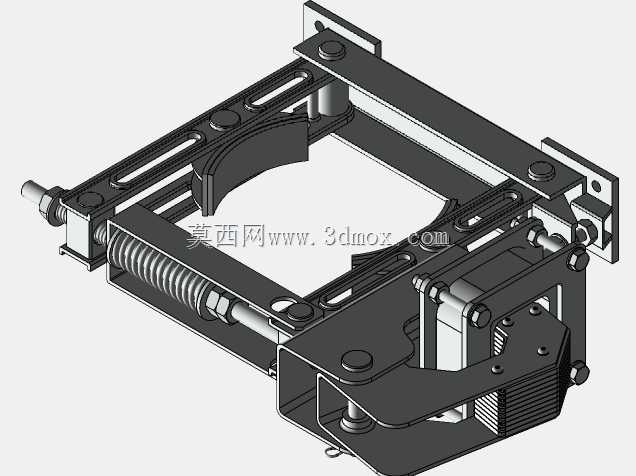

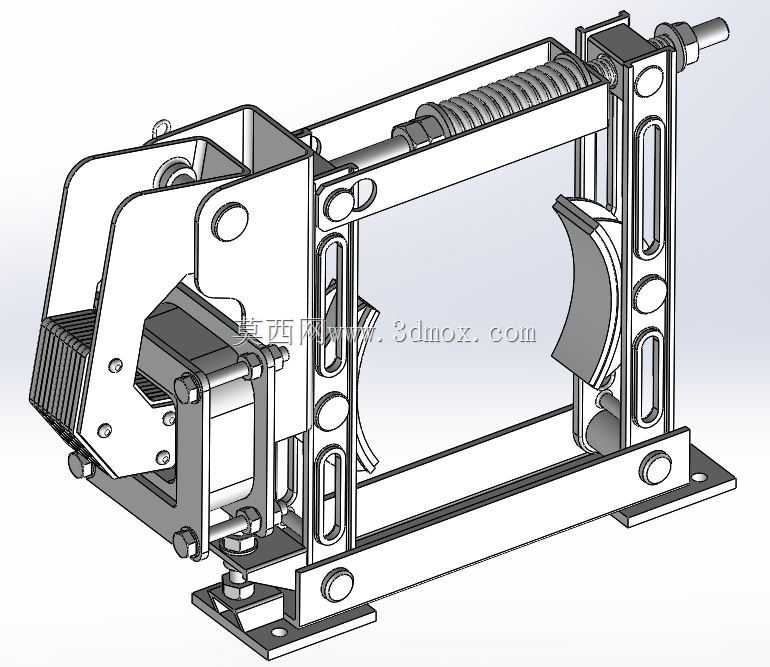

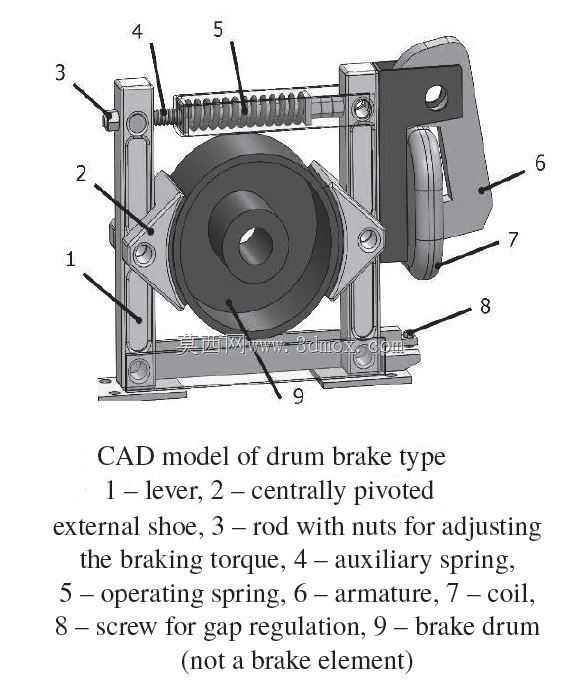

　　从功能逻辑上看，这套制动装置依靠电磁力实现松闸动作，弹簧蓄能提供制动抱紧力，断电状态下会自动锁止传动部件，避免出现溜钩、滑车的安全隐患，完全符合起重设备的安全设计规范。结构上两侧对称布置的制动臂通过铰接点固定在底部安装底座上，弧形的制动瓦块贴合传动鼓的圆周面，铰接点的位置设计经过力矩校核，保证抱紧时瓦块与制动鼓的接触面积达到设计要求，不会出现偏磨导致的制动力矩衰减。

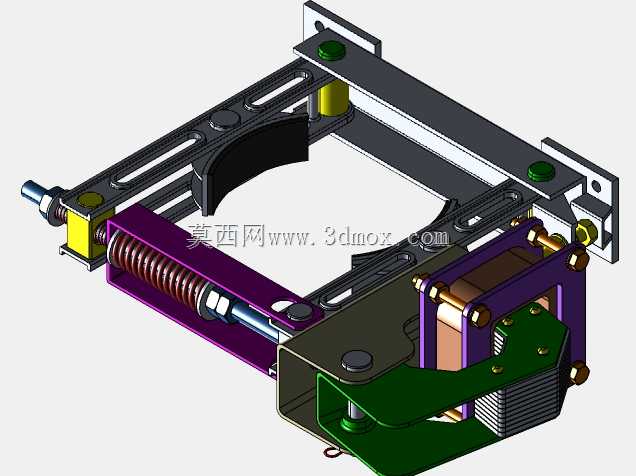

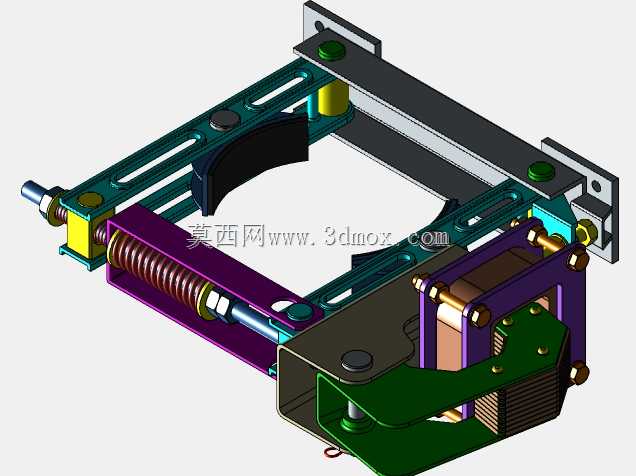

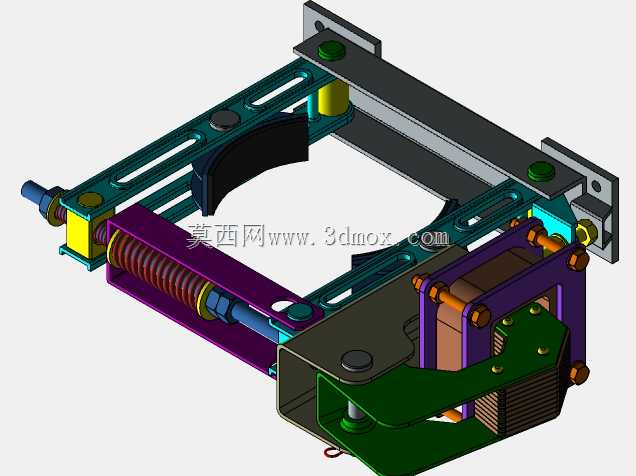

　　设计过程中，框架侧板采用长圆孔的调节结构，安装时可以根据现场制动鼓的实际中心距调整两侧制动臂的开合范围，补偿安装误差与后期瓦块磨损带来的间隙变化，不需要整体拆卸装置就能完成间隙调整，大幅降低现场维护的工作量。电磁驱动模块布置在制动臂的一侧，通电时产生的电磁吸力带动拉杆克服弹簧预紧力，带动两侧制动臂向外张开，解除对制动鼓的锁止；断电时电磁力消失，预紧的弹簧快速推动拉杆复位，带动制动臂向内收拢，瓦块紧紧压在制动鼓表面，依靠摩擦力实现传动锁止。

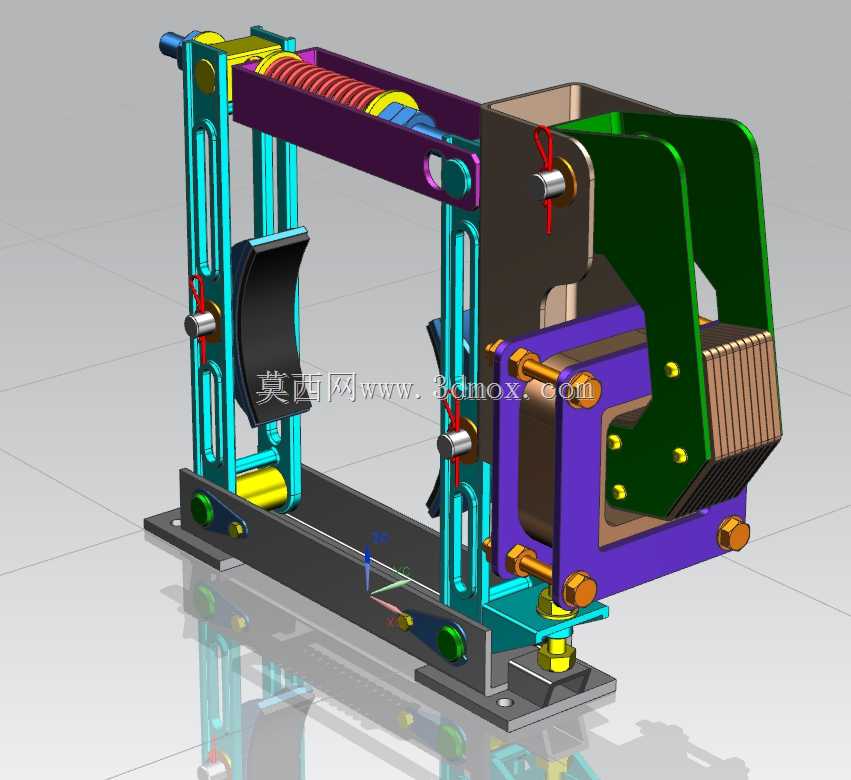

　　安装边界上，底部的安装底板预留了对应规格的螺栓固定孔，整体的横向、纵向安装尺寸适配主流吨位的起重卷筒、减速箱输出轴的安装间距，伸出的调节杆端可以外接行程指示部件，方便运维人员直观判断制动装置的开合状态。框架上的镂空减重孔在保证结构刚度的前提下降低了整体自重，同时给铰接点、弹簧部件留出了足够的散热与维护操作空间，长时间频繁启停作业时，铰接位置的热量可以快速散出，避免热胀导致的动作卡滞。瓦块采用快拆式固定结构，磨损到限位后只需要拆卸固定螺栓就能完成更换，不需要拆解整个制动框架，适配起重设备高负荷、长周期的作业运维需求。
