科勒款扇形一体式淋浴间结构设计

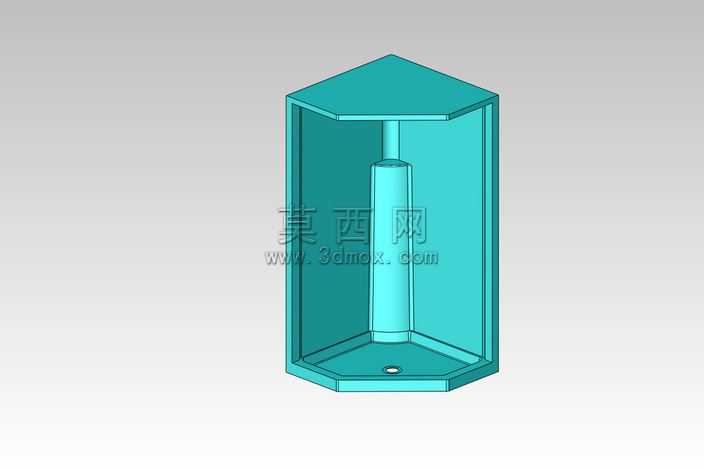

本作品为扇形一体式淋浴间三维建模设计，整体采用切角扇形的外轮廓造型，适配卫浴空间的墙角安装场景，能够最大化利用狭小卫浴角落的闲置空间，减少空间浪费。建模过程中首先确定整体外轮廓的尺寸基准，以正六边形切分得到适配墙角的120度夹角扇形基面，向上拉伸得到淋浴间的外围围护结构，围护结构采用等壁厚的壳体设计，既保证结构的整体强度，又能控制整体重量，降低生产耗材成本。内部核心的淋浴立柱采用同轴圆柱结构设计，从底部基座向上延伸至接近顶部顶盖的位置，立柱底部与淋浴间底盆的进水接口精准对齐，预留标准的进水连接点位，保证水路对接的通用性。底盆部分采用一体化围边设计，边缘做凸起挡水结构，底盆中心位置设置下水口，下水口周边做微坡度导流面设计，能够引导淋浴废水快速流向排水口，避免地面积水残留。顶部顶盖采用与底盆轮廓完全匹配的扇形平板结构，边缘做向下的包边处理，与外围围护结构的顶部精准嵌合，保证整体结构的密封性，减少淋浴过程中水汽向外扩散。建模过程中对所有装配衔接位置做了公差预留设计，围护板与底盆、顶盖的衔接处均设置定位卡槽结构，能够降低实际生产组装的难度，提升装配效率。材质设计上，围护结构采用半透明钢化玻璃材质搭配哑光金属边框，淋浴立柱采用亮面镀铬金属材质，底盆采用亚克力防滑材质，不同材质的视觉区分清晰，能够直观呈现产品最终的视觉效果。整体结构无冗余设计，所有部件均围绕墙角安装的使用场景做适配优化，既保证淋浴空间的内部使用宽度，又能压缩整体的外部占用尺寸，适配多数家庭卫浴的墙角安装需求，模型的所有结构特征均可直接对接生产开模流程，具备较高的实际生产参考价值。
