法兰连接式金属止回阀三维设计作品

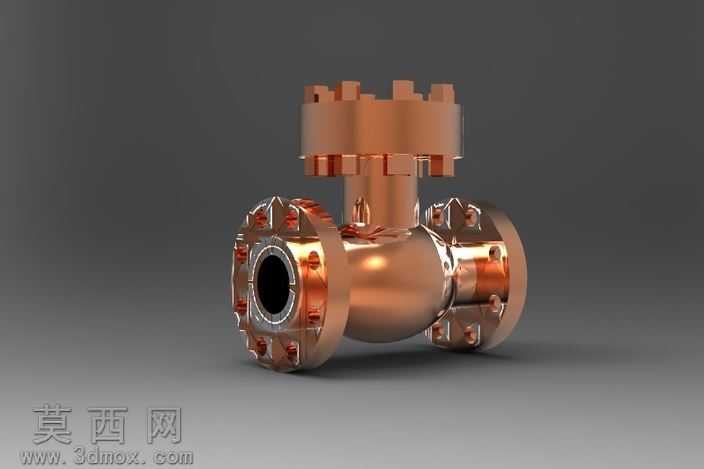

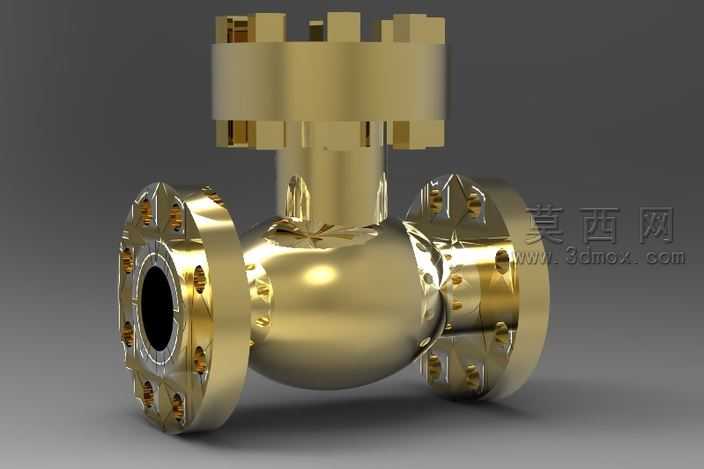

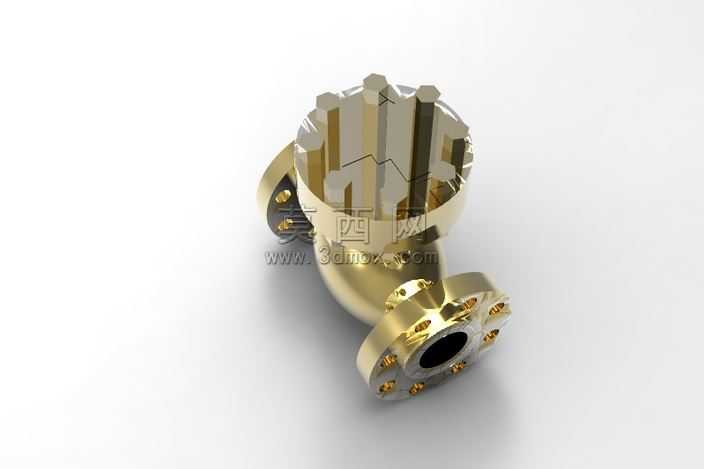

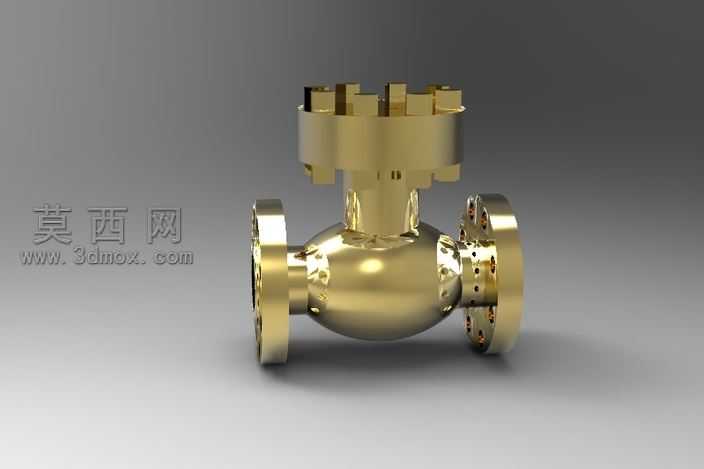

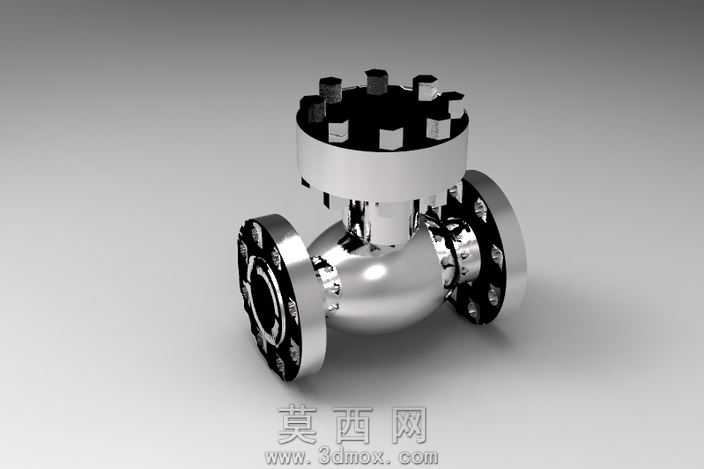

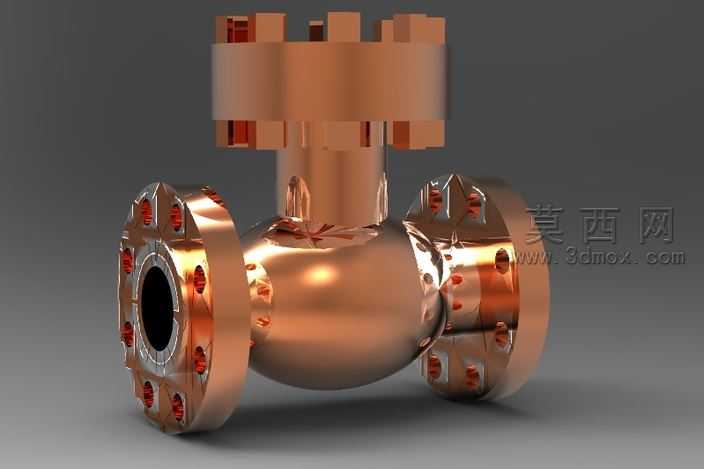

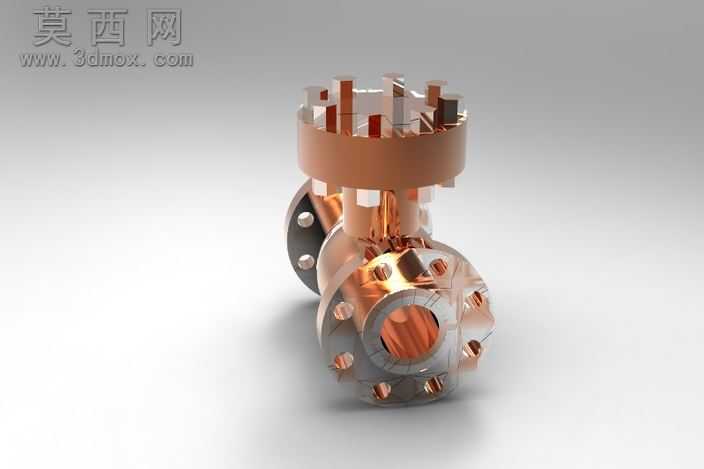

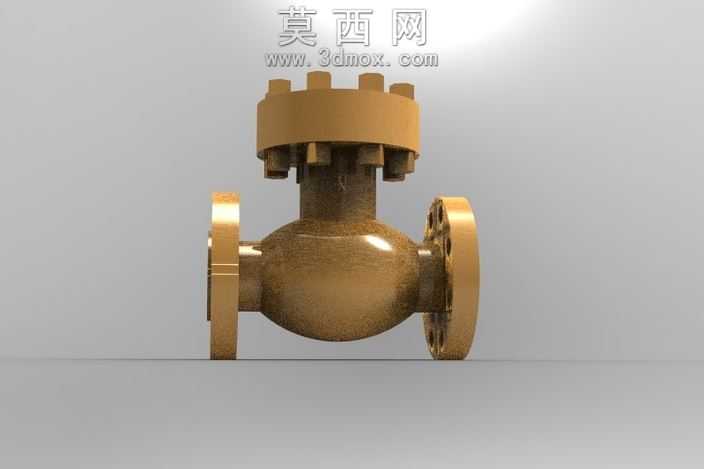

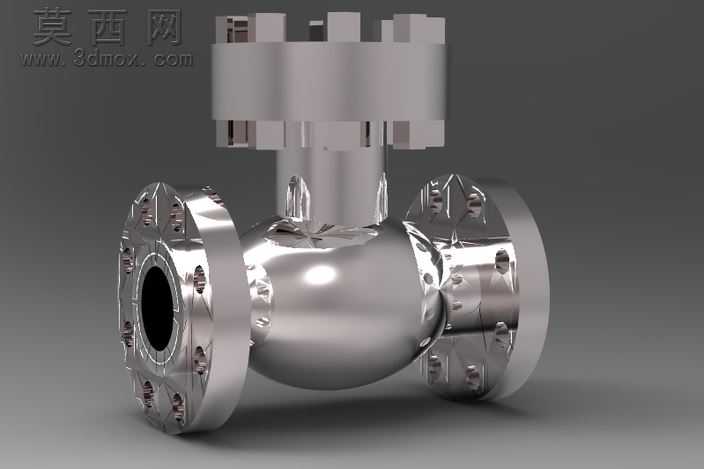

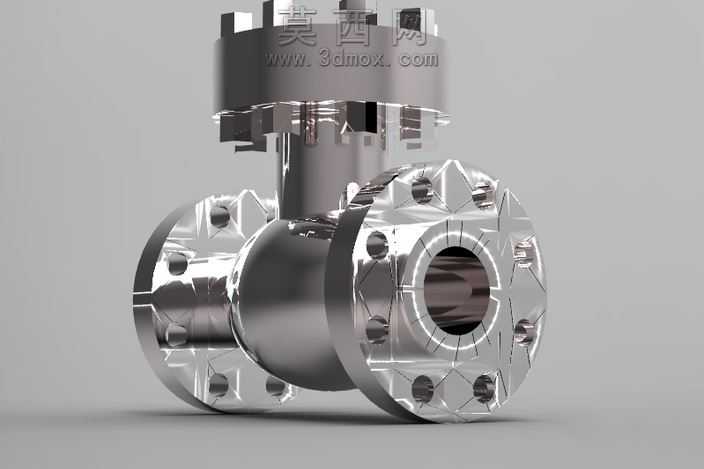

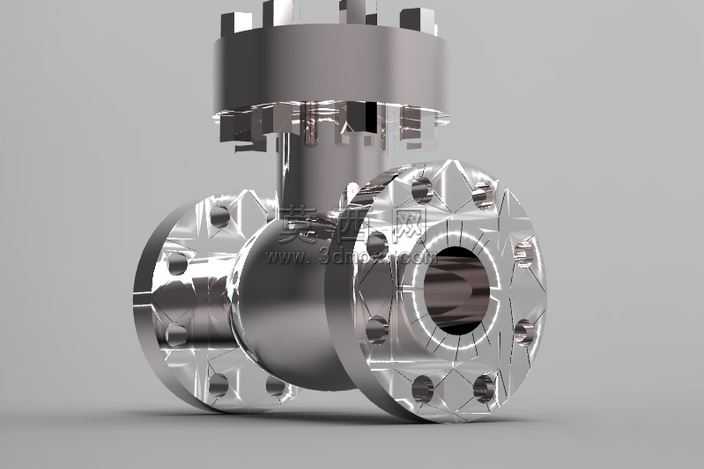

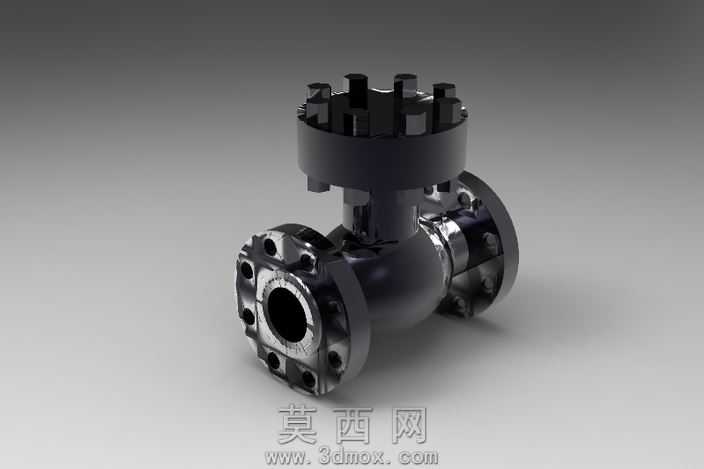

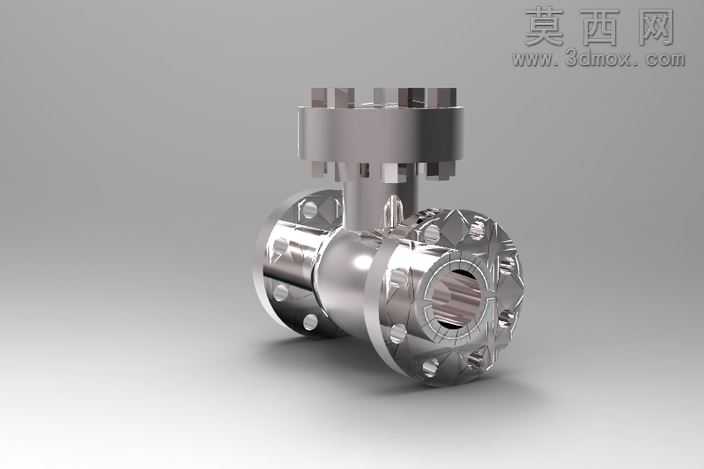

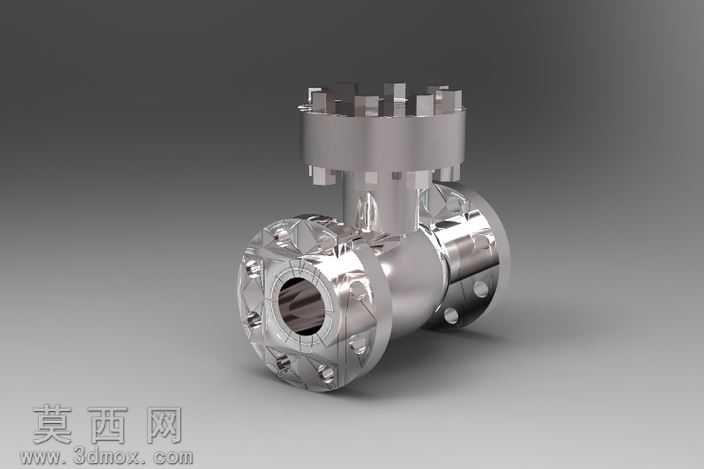

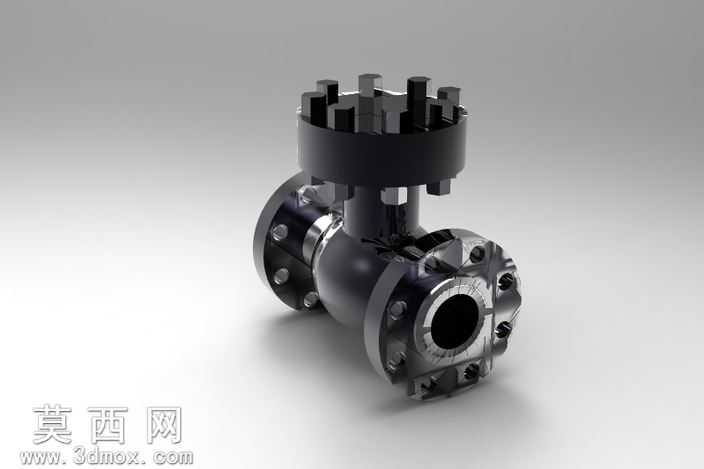

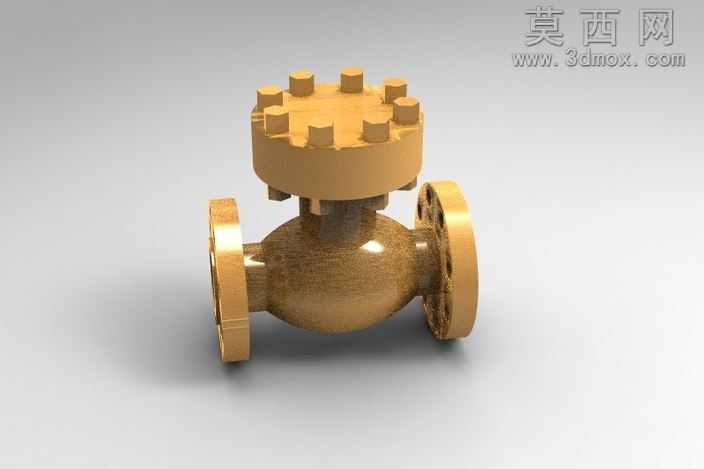

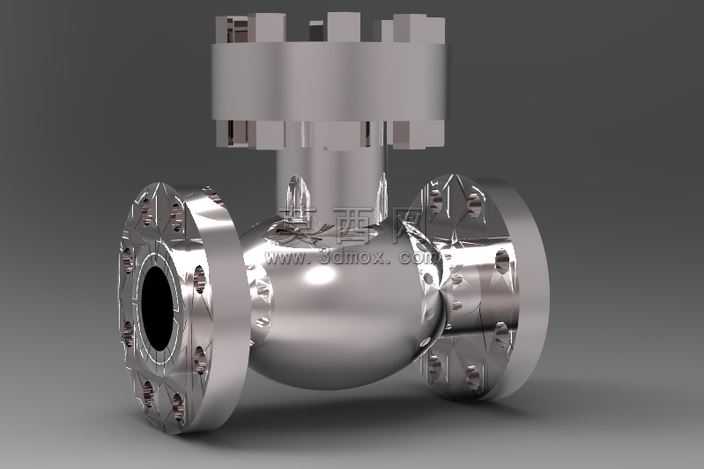

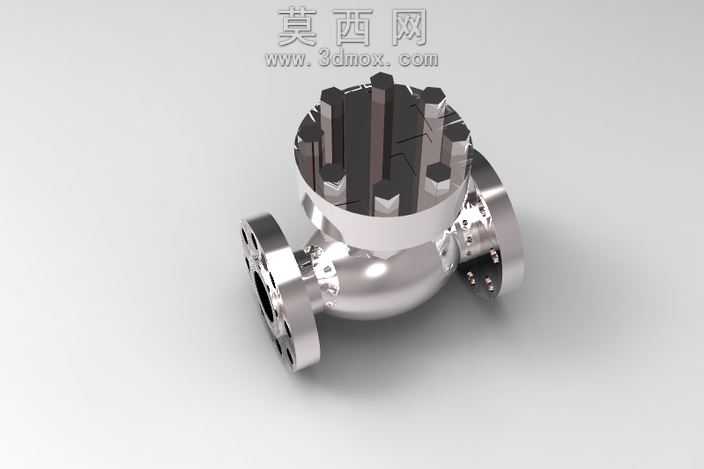

本作品为法兰连接式止回阀的三维设计成果，建模阶段依托三维参数化设计逻辑完成全结构搭建，首先对止回阀的核心功能结构进行拆解，分别构建两端带螺栓孔阵列的法兰连接端、球形中空阀体、顶部阀盖压紧结构以及内部的启闭活动组件，建模过程中严格遵循管路阀件的通用尺寸规范，对法兰端的螺栓孔位置、孔径、密封面宽度，阀体的通径尺寸、壁厚过渡，顶部阀盖的锁紧结构尺寸都进行了参数化约束，确保各部件装配时无干涉，可实现虚拟装配下的结构运动模拟。材质与渲染阶段，针对工业金属阀件的实际材质特性，为整体模型赋予抛光不锈钢材质，调整材质的金属度、粗糙度参数，还原金属表面的细腻反光与机加工纹理，对法兰密封面、阀体内腔等机加工精度更高的区域单独调整材质粗糙度，突出不同加工面的质感差异；渲染时采用影棚级三点布光方案，主光勾勒阀体的整体轮廓与金属高光，辅光补全暗部结构细节，轮廓光分离阀体与背景，最终呈现出兼具工业质感与结构清晰度的渲染效果，可清晰展示阀件的外部形态与装配关系。结构设计上，该止回阀采用法兰对接形式适配工业管路的安装需求，两端法兰的螺栓孔采用周向均布设计，可匹配对应压力等级的管路法兰安装标准，阀体采用流线型球形腔体结构，可降低介质流经时的流阻，顶部阀盖采用多段式锁紧结构，便于后期对内部启闭件进行检修更换，内部的止回启闭结构采用摇摆式设计，可依托介质压力实现自动启闭，阻止管路内介质倒流，各部件的连接过渡处均做了圆角处理，既符合实际铸造与机加工的工艺要求，也避免了结构应力集中问题。整体设计从工业实际应用场景出发，完整还原了法兰止回阀的结构特征与材质特性，可用于阀件产品的结构展示、安装模拟以及教学演示场景。
