十字轴式万向联轴器装配结构三维设计

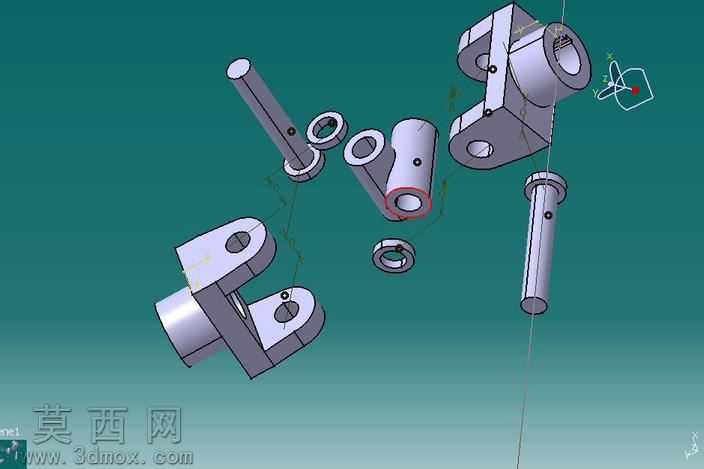

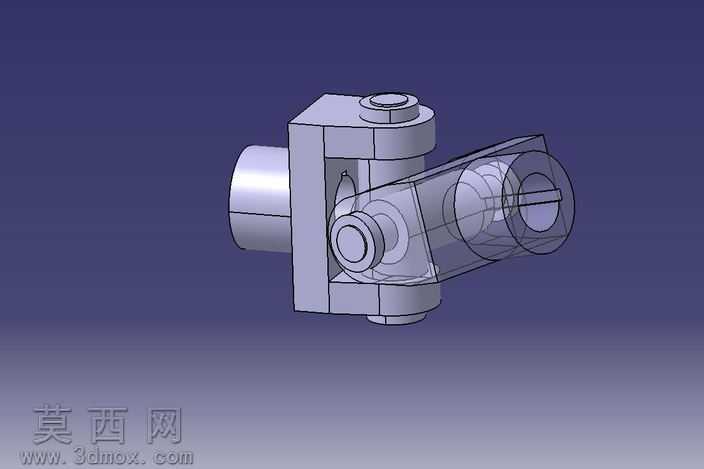

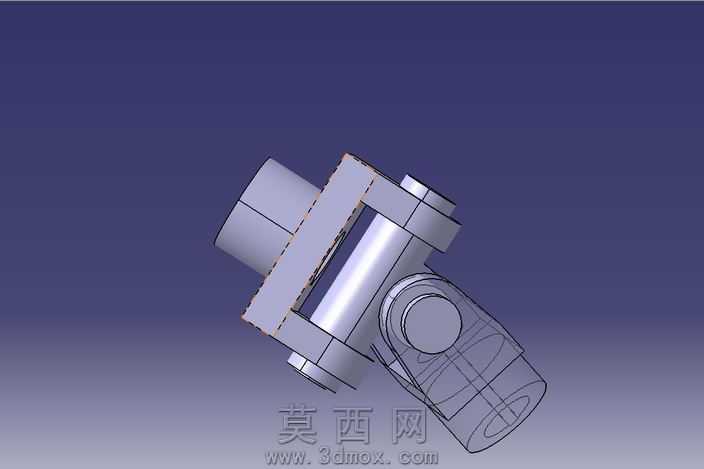

本作品为十字轴式万向联轴器的三维装配建模成果，建模过程严格遵循机械设计手册中万向联轴器的尺寸规范与结构要求，完整还原了该类传动部件的全部组成零件与装配关系。建模阶段首先完成各零件的基准特征创建，针对两个叉形接头，分别绘制其耳部的销孔定位草图，通过拉伸、切除等基础特征完成主体结构构建，对叉头与轴体连接的过渡部位做了合理的圆角处理，避免应力集中的结构缺陷；针对十字轴核心传动件，精准绘制四个轴颈的同轴度、垂直度定位基准，保证四个轴颈的轴线处于同一平面且两两垂直，符合万向联轴器的传动角度补偿原理；配套的圆柱销、锁紧垫片等标准件，均按照对应国标规格完成参数化建模，保证零件尺寸的通用性与互换性。装配阶段采用自下而上的装配逻辑，首先导入两个叉形接头零件，通过同轴配合将十字轴的两对轴颈分别与两个叉头的耳部销孔完成装配约束，添加合理的间隙配合参数还原实际装配的活动余量，再依次装入连接销轴、锁紧挡圈等紧固件，通过重合配合、同轴配合完成全部零件的定位，最终完整呈现万向联轴器的爆炸视图效果，清晰展示各零件的装配位置与连接逻辑。材质与渲染环节，对金属结构件统一赋予合金钢材质，调整材质的粗糙度、金属度参数还原机械加工后的金属质感，对销轴类零件做表面抛光的材质效果区分，场景采用渐变蓝绿色背景突出模型主体结构，添加柔和的环境光与定向光源，避免模型结构处出现过暗的阴影死角，清晰展现各零件的轮廓特征与装配关系。设计过程中充分考虑万向联轴器的实际工作特性，预留了两轴之间的角度补偿活动空间，所有配合尺寸均经过干涉检查验证，不存在零件干涉问题，可直接用于机械原理教学演示、传动结构方案选型参考，也可作为后续工程图导出、运动仿真分析的基础模型使用，完整还原了万向联轴器可补偿两轴间角位移、传递旋转扭矩的核心结构特点。
