卡通风格锅炉供热系统三维设计作品

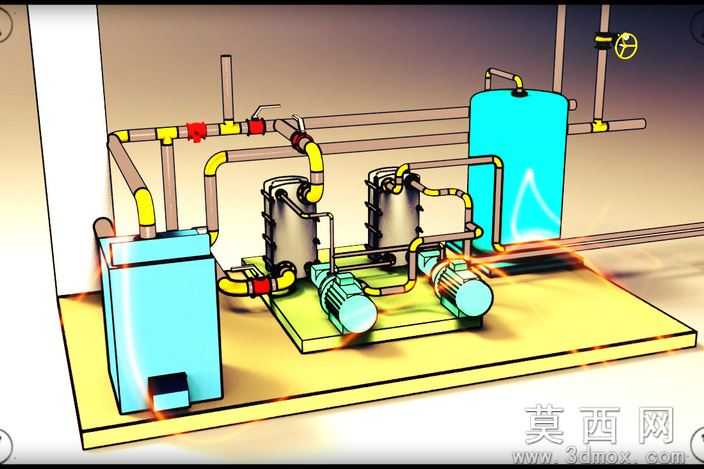

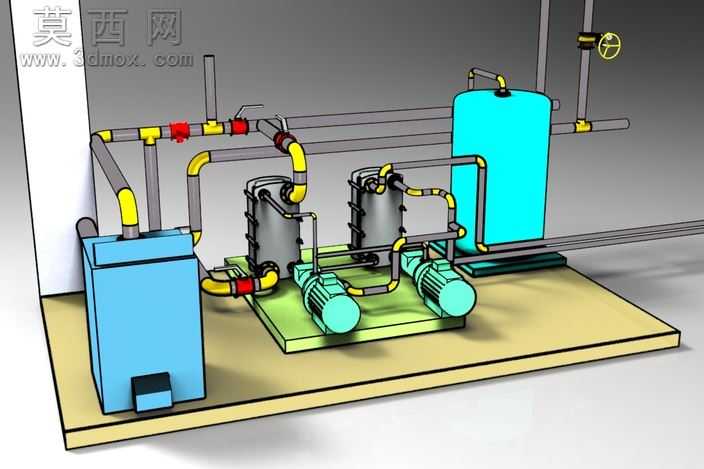

本作品为卡通渲染风格的锅炉供热系统三维设计，整体建模过程围绕供热系统的完整功能逻辑展开，首先完成核心供热锅炉主体的建模，还原锅炉方正箱体的外形特征，预留管路对接的标准接口，同时细化锅炉底部出灰结构的细节，保证基础构件的形态准确性。随后完成两台循环泵组的建模，还原泵体电机的圆柱外形、散热筋结构以及泵腔的连接结构，将泵组固定在统一的安装基座上，明确泵组的安装定位关系。接下来完成立式储水罐体的建模，还原罐体的圆柱形态、顶部封头结构以及罐体上的液位检测、管路接口细节，同时搭配罐体旁通管路的阀门构件，还原阀门的手轮、阀体结构特征。管路建模阶段按照供热系统的介质流向逻辑，依次搭建供水管路、回水管路、旁通管路，区分不同管径的管路规格，在管路转弯处做平滑过渡处理，在管路对接位置添加法兰、活接等连接构件，同时用醒目的色彩区分不同功能的管路段，比如供水管路采用黄色标识、阀体采用红色标识，清晰呈现管路的功能分区。材质与渲染阶段采用卡通非真实感渲染风格，摒弃写实渲染的复杂光影反射，采用平涂加清晰轮廓线的卡通表现手法，为不同构件分配辨识度极高的纯色材质：锅炉主体采用明亮的浅蓝色材质，泵组电机采用青绿色材质，储水罐体采用亮青色材质，安装基座采用浅米黄色材质，管路主体采用灰色材质搭配黄色的管路标识段，阀门采用醒目的大红色材质，通过高饱和度的色彩搭配强化卡通视觉效果，同时添加均匀的外轮廓黑线，让各个构件的边界清晰可辨，即使是复杂交错的管路也能快速区分结构关系。设计思路上优先保证系统结构的逻辑完整性，清晰呈现锅炉加热、泵组循环、罐体储水、阀门控制的完整供热流程，同时通过卡通化的视觉处理降低复杂管路系统的理解门槛，让观看者可以快速梳理清楚整个系统的介质流向与构件组成，兼顾结构准确性与视觉表现力，既完整还原了锅炉供热系统的核心组成与连接关系，又通过卡通风格的渲染让工业设备模型更具直观性与趣味性，适合用于供热系统原理展示、科普演示类的场景使用。
