立式工业高压水洗空气净化滤罐结构

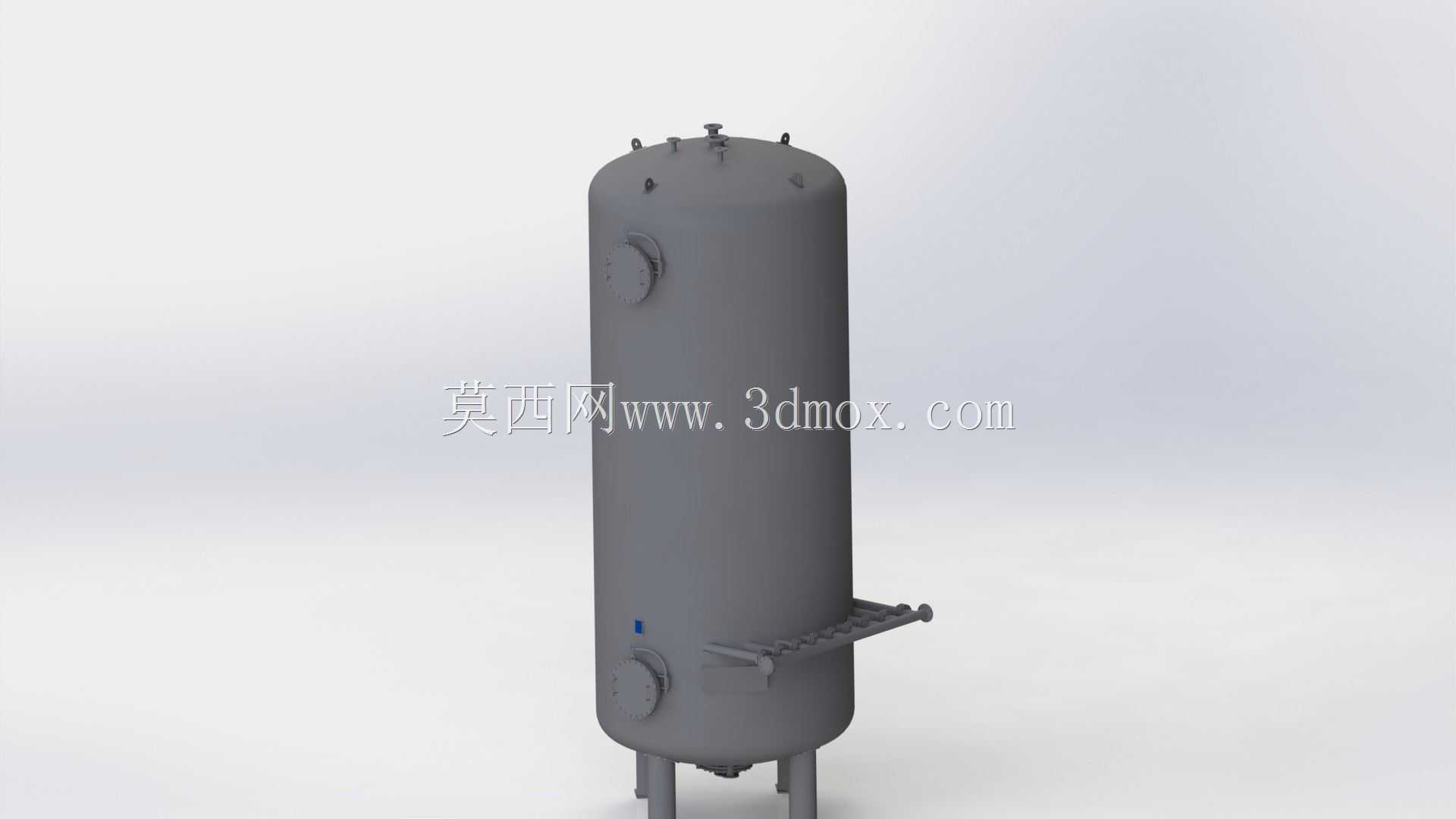

　　做工业环保设备结构设计快十年，经手的废气治理类罐体不下几十套，这套立式高压水洗滤罐的结构逻辑，是针对工厂烟囱尾气净化场景做的落地化设计，和常规干式过滤装置的适配边界完全不同。先从安装边界说起，这类立式罐体的支腿高度是按照厂区排污管线、检修平台的接驳高度做的预留，罐体总高控制在常规工业厂房檐口高度适配区间，直径选型匹配3000风量级别的尾气处理通量，安装时不需要额外做过高的设备基础，只要做平整的硬化承重地坪即可，侧面的爬梯和操作平台是和罐体做的一体化焊接设计，不需要现场额外拼装附属操作结构，平台的宽度刚好够运维人员侧身操作侧部人孔、检修阀门，不会出现操作空间冗余浪费或者操作空间不足的问题。从功能逻辑上看，

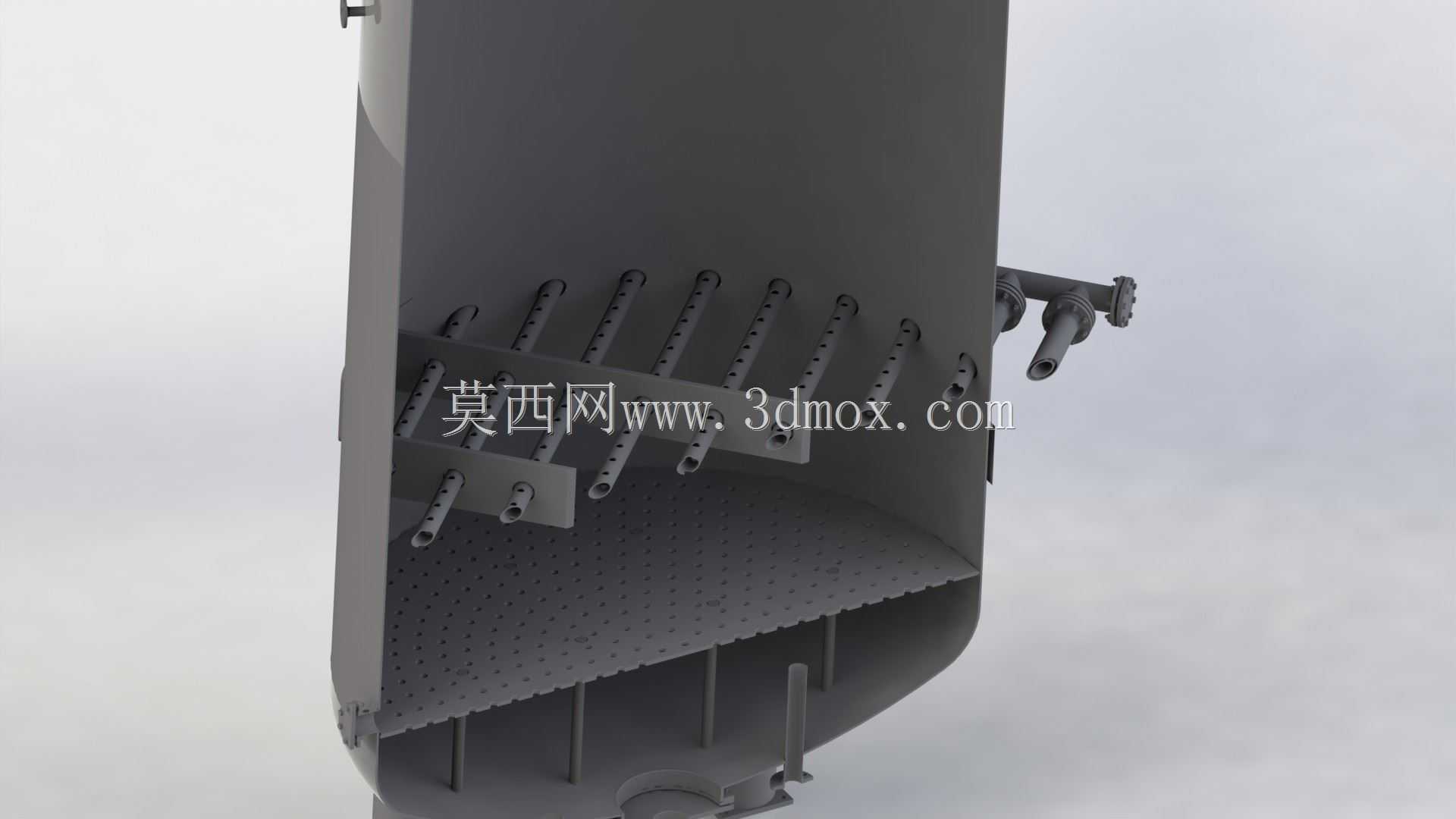

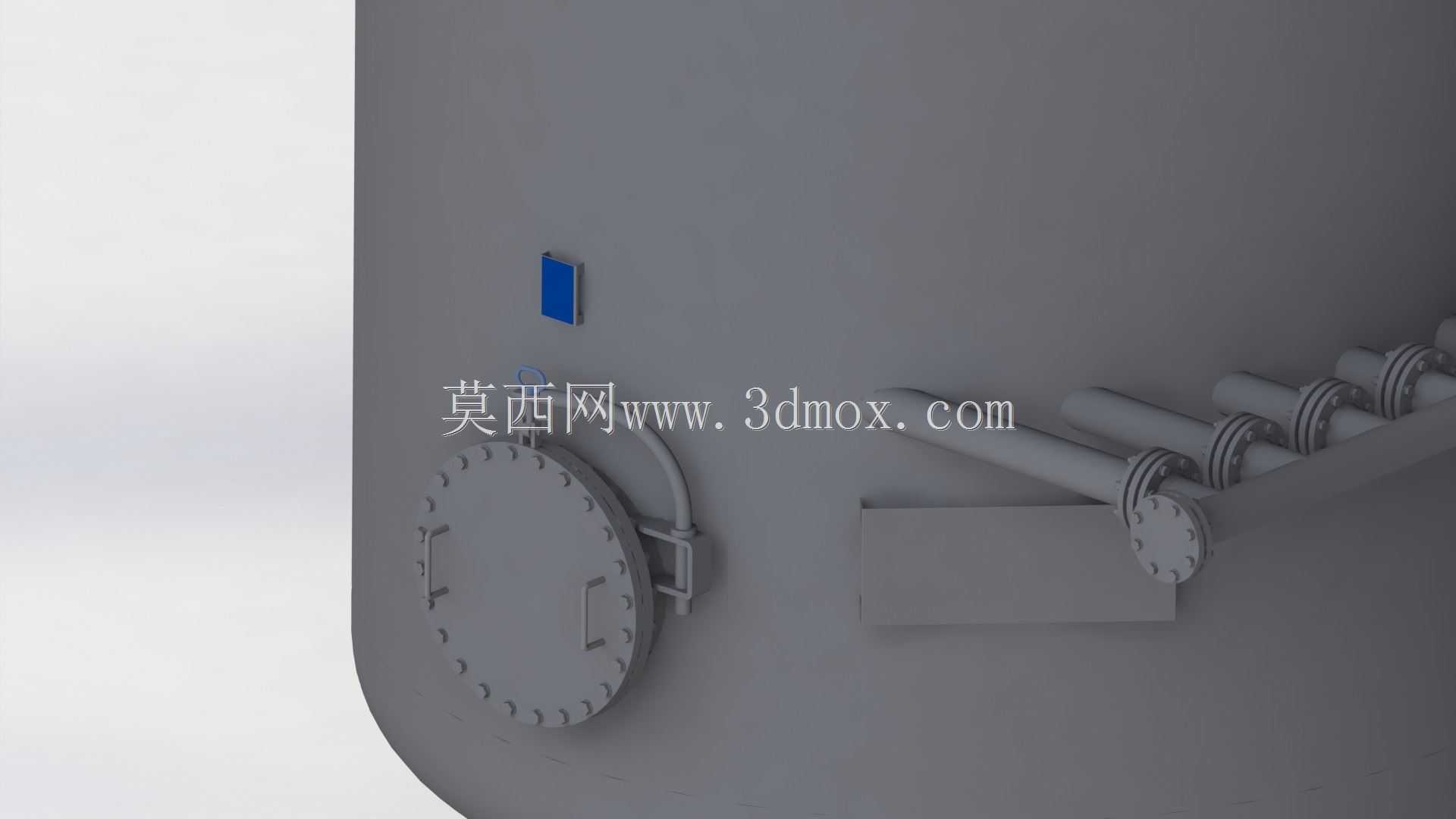

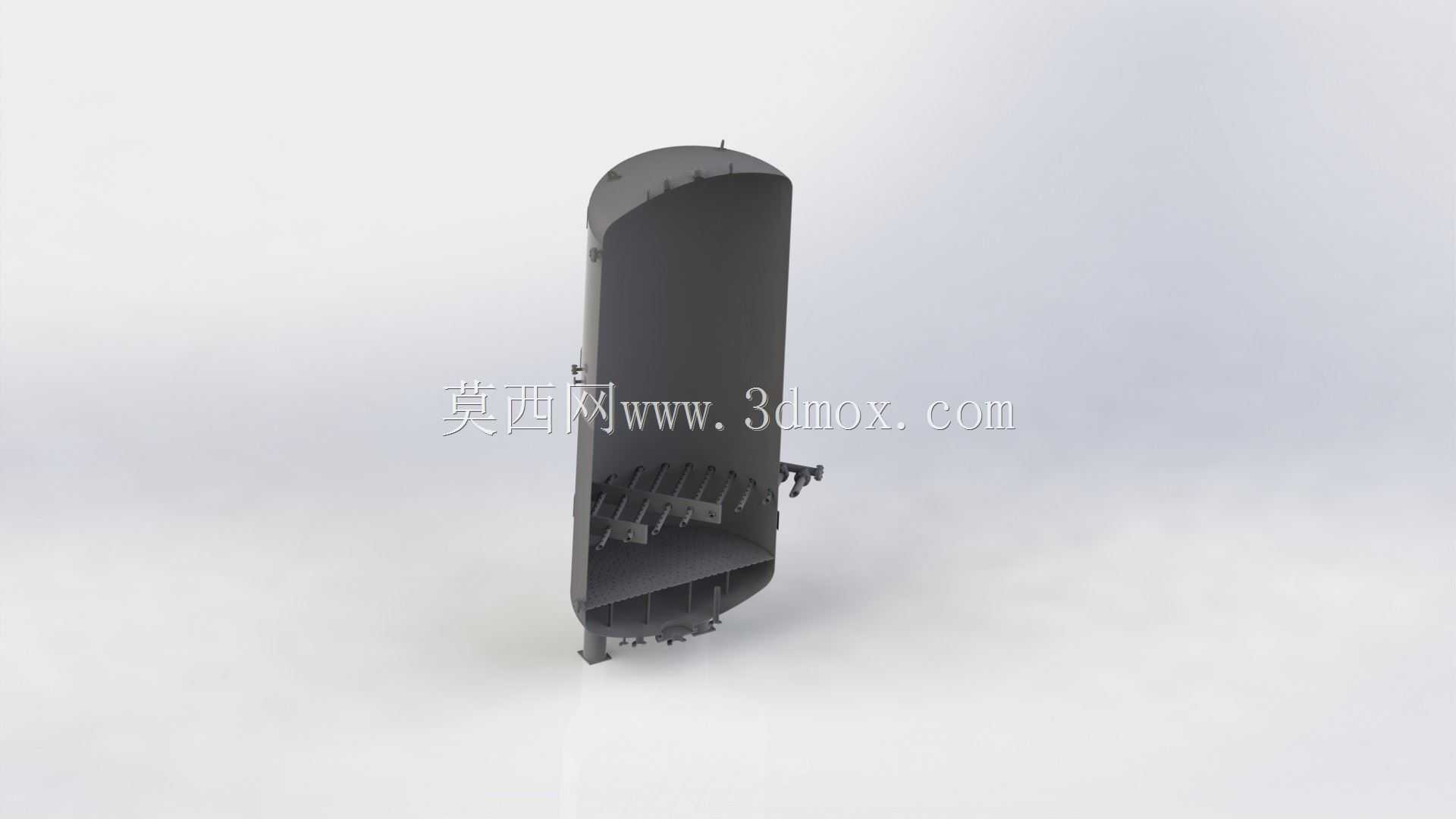

　　这套设备走的是高压水冲洗净化的路线，和传统填料塔的区别在于，内部的喷淋层是沿罐体轴向分层布置，高压水从顶部的接口接入后，通过分层布置的雾化喷头形成覆盖整个罐体截面的水幕，带污染物的尾气从罐体下部的进气口进入后，向上流动过程中反复穿过水幕，颗粒物、可溶性污染物会被水滴捕捉后随水流到罐体底部的排污口排出，净化后的气体从顶部的出气口排出，这种结构的压损比填料塔低近三成，运行时的风机能耗也会对应下降，适合中小规模生产车间的烟囱尾气末端治理。设计时特意把上下人孔都做了快开式结构，下部人孔对准底部沉积区，运维时不需要钻进罐体就能清理底部沉积的污泥，上部人孔对准喷淋层位置，检修更换喷头时只需要打开上部人孔就能操作，不用做整体的罐体拆解。

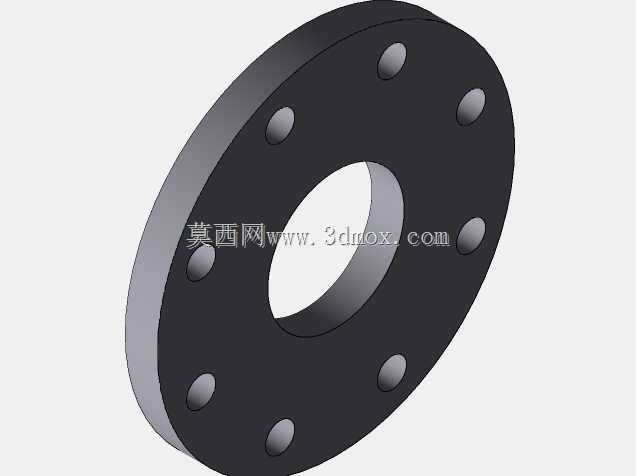

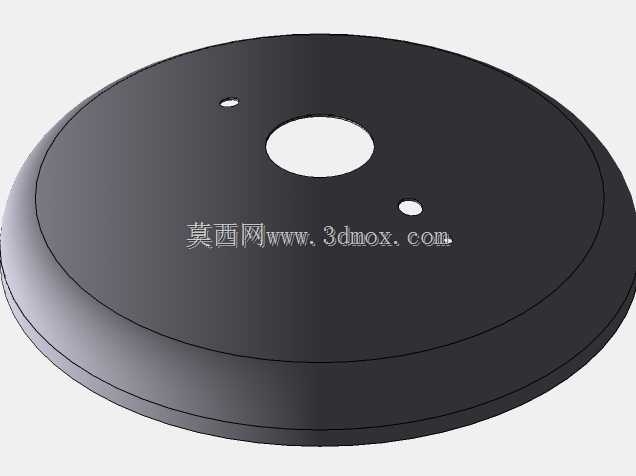

　　罐体顶部的管接头除了出气口，还预留了压力表、安全阀的安装位，承压等级按照常规水洗工艺的工作压力做的冗余设计，壁厚取值兼顾了承压强度和材料成本，不会出现过度设计导致的成本浪费。侧面的管架是用来走外接的高压水管、排污管线，所有外接接口的法兰尺寸都和常规工业管线的通用规格匹配，现场安装时不需要额外做非标转接头，能大幅缩短现场安装的周期。这类设备的应用场景不局限在工厂烟囱尾气处理，只要是需要水洗净化的含尘、含可溶性污染物的废气场景，比如机加工车间的油雾废气、建材生产的粉尘尾气，只要调整内部喷淋的压力和水嘴选型，都能适配使用，建模时把罐体的焊缝位置、支腿的加强筋、爬梯的踏步间距都做了1:1的还原，能直接用来做方案演示、生产下料的参考，不会出现建模结构和实际生产脱节的问题。
