工业流体管路用胶水过滤装置结构设计

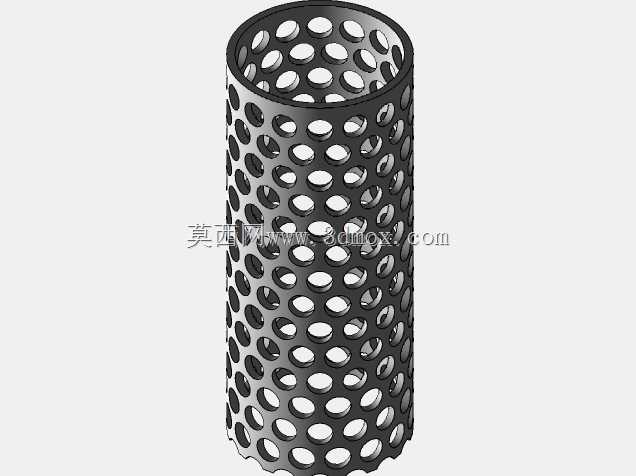

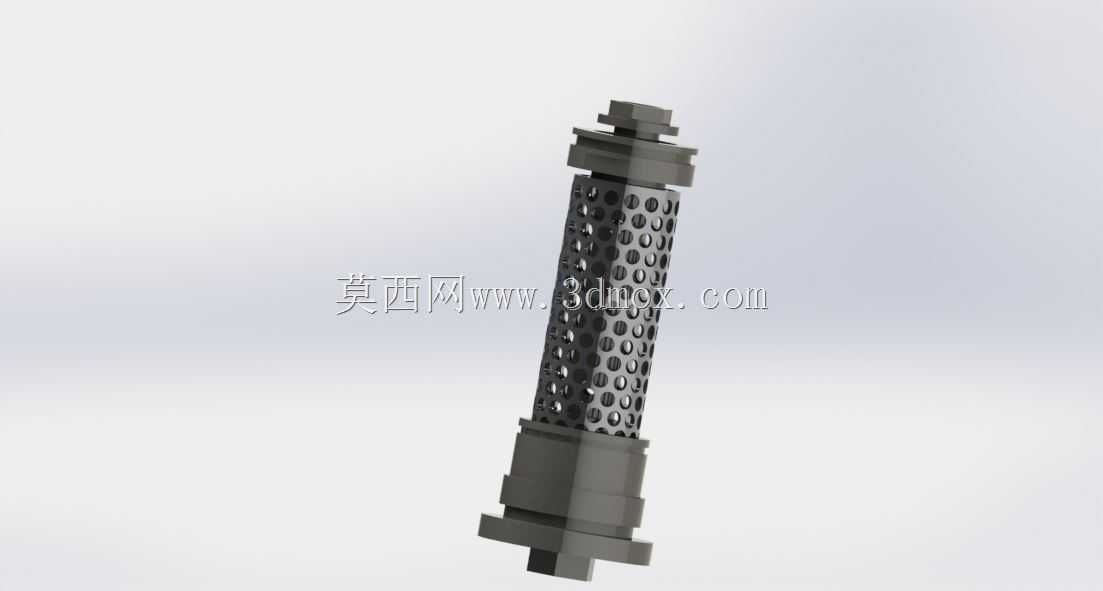

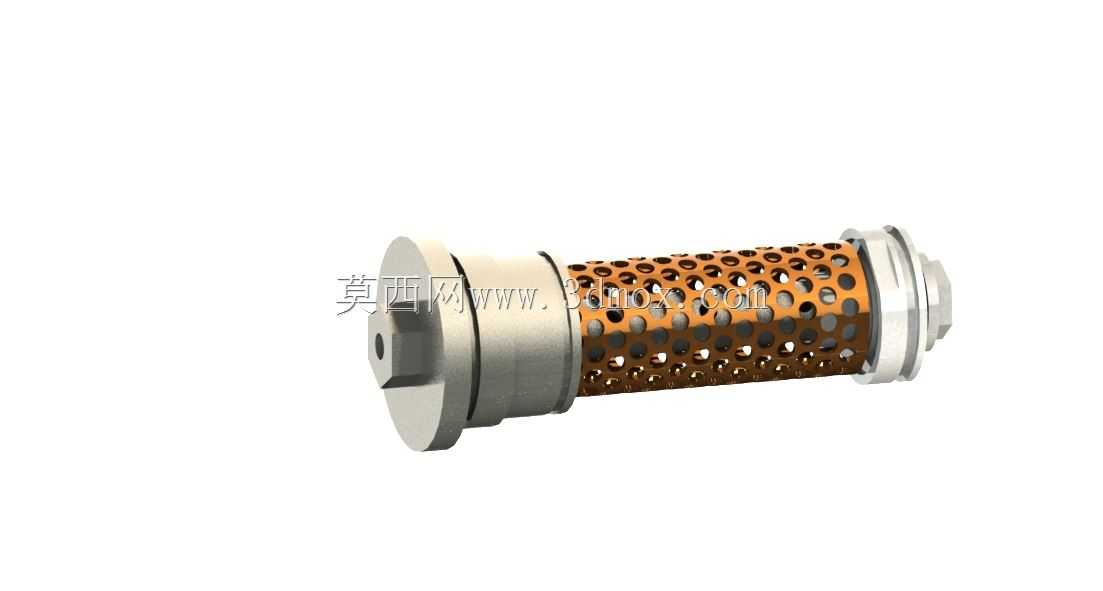

　　在点胶、涂覆、胶黏剂输送这类工业生产场景里，胶液中的杂质、结块、未分散颗粒一直是影响工艺稳定性的核心问题——一旦大颗粒杂质进入点胶阀，轻则造成出胶口堵塞、胶线粗细不均，重则划伤阀体内壁密封面，导致整套点胶头报废，这类过滤装置就是为解决这类问题设计的管路末端过滤部件。从结构上看，该装置采用柱状直通式布局，主体过滤段为带密集冲孔的金属支撑骨架，外部可套设不同精度的过滤滤网，两端设计有快接式螺纹连接结构，可直接串接在胶液输送管路中，不需要额外改动原有管路布局，适配多数常规工业点胶系统的管路通径。设计过程中优先考虑了胶液的流动阻力特性，过滤段的开孔率经过匹配计算，在保证有效过滤面积的前提下，尽可能降低胶液通过时的压损，

　　避免高粘度胶水在过滤环节出现供胶压力不足、出胶断流的问题；两端的连接接头做了阶梯式密封槽设计，装配时搭配O型密封圈即可实现无泄漏密封，即使在0.8MPa的常规供胶压力下也不会出现渗胶问题。安装边界上，该装置整体为细长圆柱结构，径向最大尺寸不超过常规点胶阀的安装接口直径，轴向长度可根据过滤精度需求调整滤芯段长度，既可以直接安装在点胶阀进胶口处做末端精过滤，也可以安装在胶桶出口处做初级粗过滤，灵活适配不同工位的过滤需求。日常维护时，只需拧开两端的连接接头，即可抽出内部的滤网支撑骨架，更换滤网或者清理截留的胶块杂质，不需要整体拆解管路，大幅降低了设备维护的停机时间。针对不同粘度的胶液特性，该结构可通过更换不同目数的滤网实现过滤精度的调整，

　　从低粘度的瞬干胶到高粘度的硅酮胶、结构胶都能适配，过滤骨架的金属材质也耐多数工业胶黏剂的腐蚀，长期使用不会出现溶胀、变形的问题。在实际生产线应用中，这类过滤装置能有效拦截胶液生产、转运过程中混入的固体杂质，以及胶液自身储存产生的凝胶结块，大幅降低点胶工艺的不良率，减少点胶设备的易损件更换频率，是胶黏剂输送系统中必不可少的配套功能部件。
