线圈端夹移动夹持工装结构设计

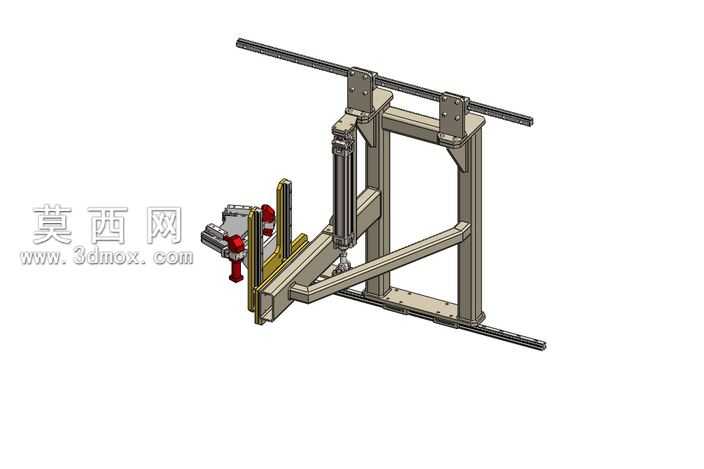

本作品为线圈生产工序配套的移动夹持工装，采用三维参数化建模完成全结构设计，建模过程中对各零部件进行独立参数化定义，确保装配关系精准无干涉。整体结构以焊接成型的立式机架作为承载主体，机架采用方管型材拼接设计，兼顾结构刚性与轻量化需求，建模时对焊接坡口、安装基准面均做了细节还原，保证结构的工艺可行性。工装搭载双直线导轨作为移动导向载体，导轨沿水平方向布置，滑块与移动承载板刚性连接，建模过程中还原了导轨的安装定位槽、滑块的锁紧螺纹孔等细节，确保移动副的运动精度符合设计要求。驱动部分采用立式气缸作为直线动力元件，气缸通过法兰座固定在机架上部，活塞杆端部与夹持执行组件连接，建模时还原了气缸的缸筒、活塞杆、端盖密封结构以及气嘴接口位置，可直观呈现动力传递路径。夹持执行端设置有可调式定位挡块与夹紧触头，触头采用耐磨材质设计，建模时对触头的圆弧贴合面、调节腰型孔做了精细化处理，可适配不同规格线圈端部的夹持需求，避免夹持过程中损伤线圈绝缘层。侧边配套的检测与限位组件也完成了全结构建模，包含缓冲限位块、位置感应支架等附属结构，确保移动行程的精准控制。渲染阶段采用金属材质模拟机架方管的焊接钢结构质感，导轨与滑动部件赋予镀铬金属材质表现耐磨金属的光泽，气缸部分采用哑光黑与金属银搭配还原工业气缸的真实外观，夹持触头采用聚氨酯类软质材质表现，区分不同功能部件的材质属性。整体设计围绕线圈绝缘绕线工序中线圈端部的移动夹持需求展开，通过模块化的结构拆分，将机架、导向组件、动力组件、夹持组件分为独立模块，既方便后续加工装配的工艺拆分，也可根据不同线圈规格快速更换夹持端头，适配多规格产品的生产需求，建模过程中完成了全装配干涉检查，确保各运动部件在全行程内无碰撞，结构的受力路径经过优化，可承受夹持过程中的偏载力，保证长期运行的结构稳定性。
