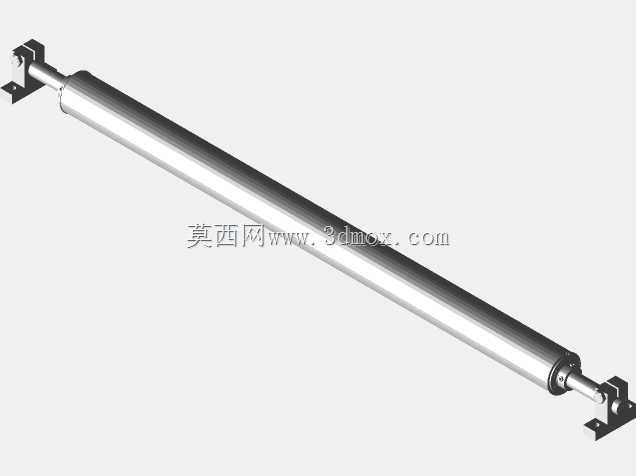

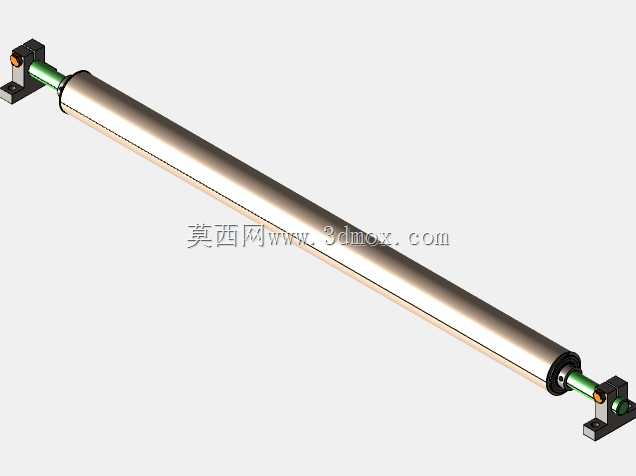

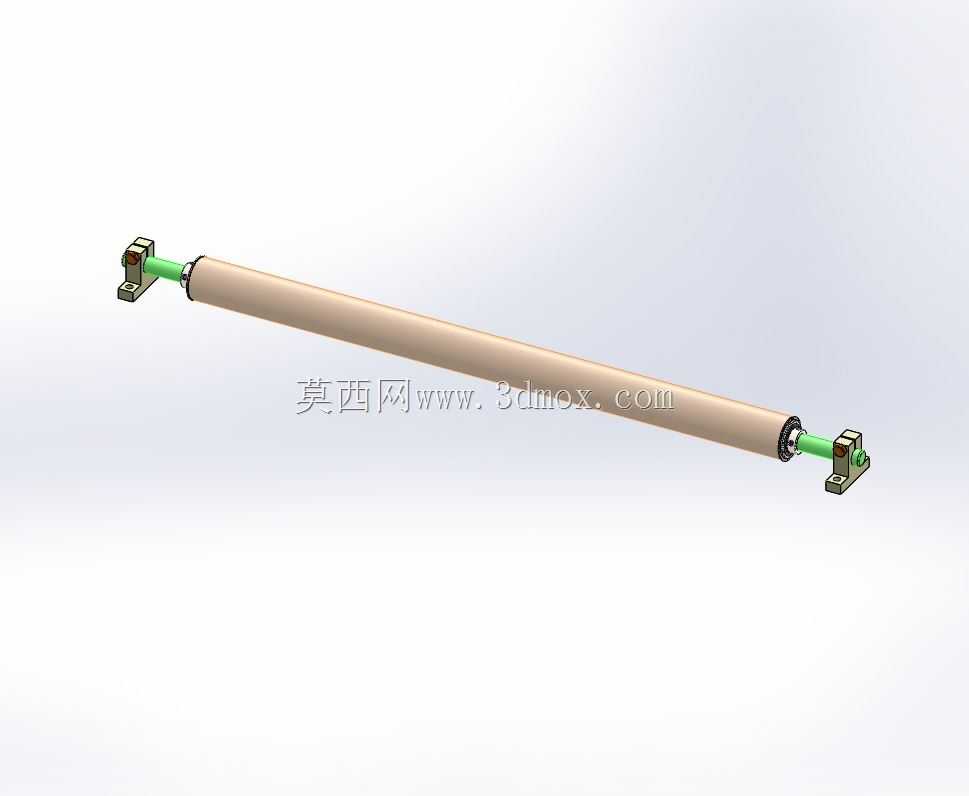

带安装支座的轻型铝质输送托辊结构

　　在轻工输送、薄膜分切、印刷包装、电子基材输送这类对辊面动平衡、表面划伤控制要求较高的产线场景中，铝质托辊的应用占比远高于传统钢制托辊，这类托辊的核心作用是为带状、薄片状物料提供平稳的承托与导向，避免输送过程中物料出现跑偏、表面剐蹭、垂度过大引发的张力不均问题。这款托辊采用空心铝合金管作为辊身主体，相比同尺寸钢制辊体减重超过60%，转动惯量更低，在高速输送工况下启停响应更快，不会因为辊体自身惯性过大拉扯薄型物料造成变形或断料。辊身两端配置的带座轴承支座采用立式安装结构，安装面预留了标准螺栓固定孔，支座与辊体轴端的连接位置设置了轴向限位结构，能避免长时间运行后辊体出现轴向窜动，两端轴承采用密封式结构，可阻挡生产环境中的粉尘、

　　细小碎屑进入轴承滚道，延长维护周期。设计过程中优先控制辊身的圆柱度与同轴度公差，辊面做硬质阳极氧化处理，表面粗糙度控制在合理区间，既保证和物料接触时不会产生静电吸附，也能避免辊面生锈沾污物料，同时氧化层的硬度足够应对日常接触的摩擦损耗，不会短时间出现磨损起槽的问题。从安装边界来看，两端支座的安装孔位间距、辊身的有效工作幅宽、轴端的伸出长度都做了标准化适配，可直接替换同规格的现有托辊部件，不需要对原有输送架体做二次改造。辊体的转动阻力经过调校，空载状态下转动顺滑无卡滞，带载运行时径向跳动量控制在极小范围内，能保证输送的薄膜、纸张、薄金属带等物料运行平稳，不会因为辊体跳动造成物料表面出现周期性横纹、张力波动等影响成品质量的问题。

　　两端的支座还预留了微调安装余量，安装时可小幅调整辊体的水平度，快速校正辊系的平行度，避免物料长期往单侧跑偏。这类托辊不适合重载、有硬物冲击的输送场景，针对的是中轻载、高速、对接触面质量要求高的输送工位，在设计建模时已经把装配干涉、公差配合、转动间隙都做了校验，各部件的装配关系完全符合实际加工装配的工艺要求，可直接用于对应工位的结构选型参考，也可根据实际产线的幅宽、负载要求调整辊身直径、壁厚以及支座的安装尺寸。
