带顶丝锁紧外球面球轴承结构设计

　　这类带顶丝锁紧的外球面球轴承，在轻工输送线、小型食品加工设备、农用简易传动机构里应用十分普遍，相比标准深沟球轴承，它自带的调心特性可以补偿安装座孔的同轴度误差，对安装基面的加工精度要求更低，很适合现场焊接拼装的简易设备机架使用，不用额外加工高精度的轴承座配合面，能大幅降低现场装配的调校工作量。

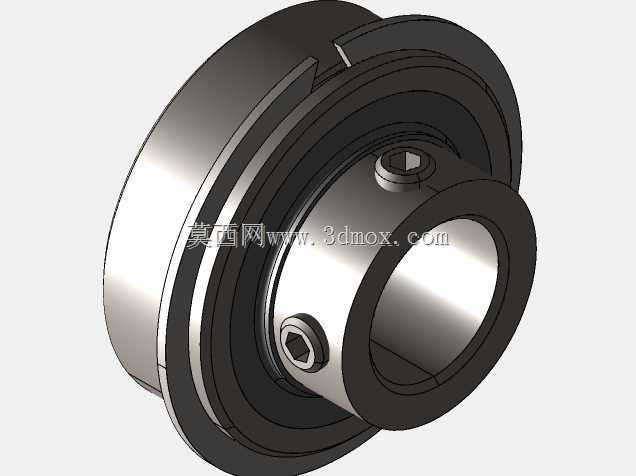

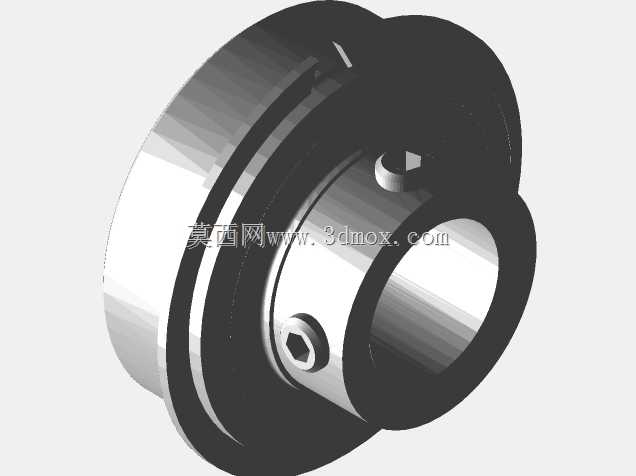

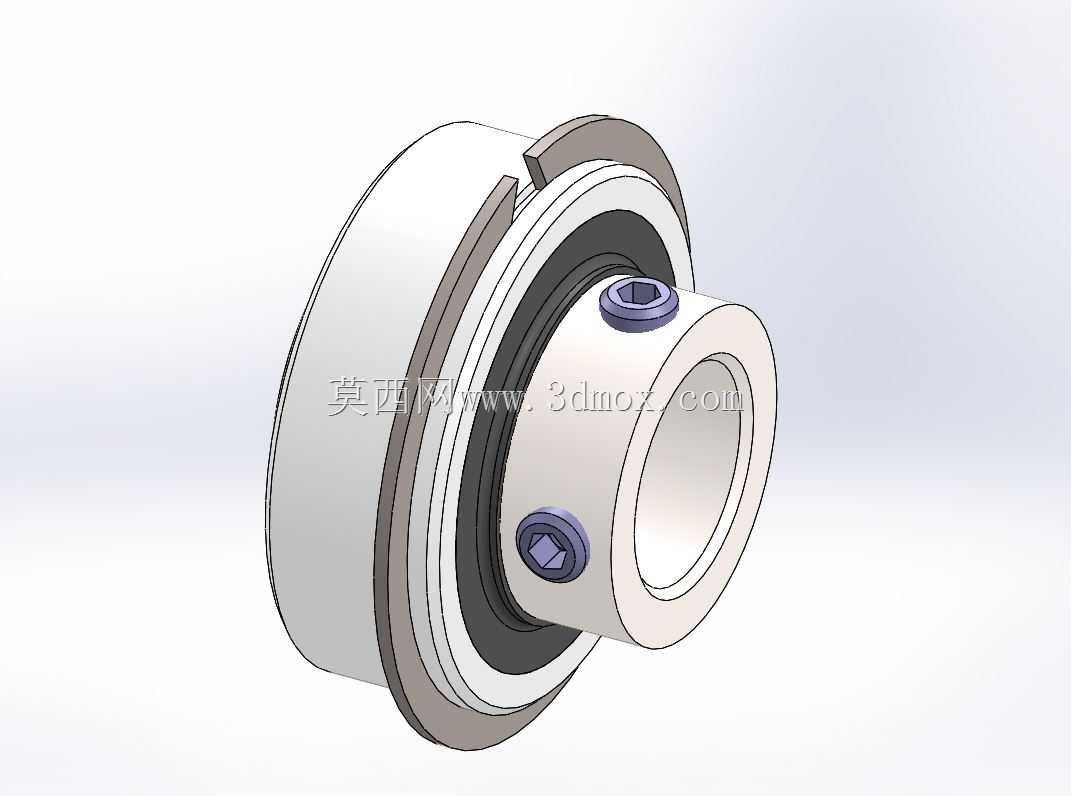

　　从结构设计逻辑来看，内圈延伸出的加长段是为了给锁紧螺钉提供足够的螺纹啮合长度，两个对称布置的内六角紧定螺钉直接顶在传动轴的表面，不需要轴上加工定位轴肩或者卡簧槽，光轴就能直接安装固定，对于小功率、转速不超过3000rpm的传动场景来说，这种固定方式完全能满足扭矩传递需求，拆装也十分方便，不用额外的拉马或者加热工具，松开顶丝就能直接调整轴的轴向位置。轴承外圈带的止动挡边是用来嵌入安装座的卡槽里，防止轴承外圈在运转过程中跟随机座孔发生相对转动，避免座孔被磨损失圆，延长整套支承结构的使用寿命。

　　尺寸边界上，内孔为英制0.75英寸规格，适配常用的3/4英寸直径光轴，外圈最大外径控制在1.85英寸左右，安装时座孔的加工公差取H7即可满足配合要求，整体轴承宽度1.22英寸左右，预留了足够的内圈跟轴的配合接触长度，即便轴存在轻微的挠度变形，也不会出现内圈偏载卡滞的问题。密封结构采用内置的接触式橡胶密封圈，能阻挡日常工况下的粉尘、飞溅的切削液或者农作物碎屑进入轴承滚道，内部预填的润滑脂可以满足长时间免维护运转的需求，不用频繁拆开注油，适合维护频次低的户外或者流水线设备使用。

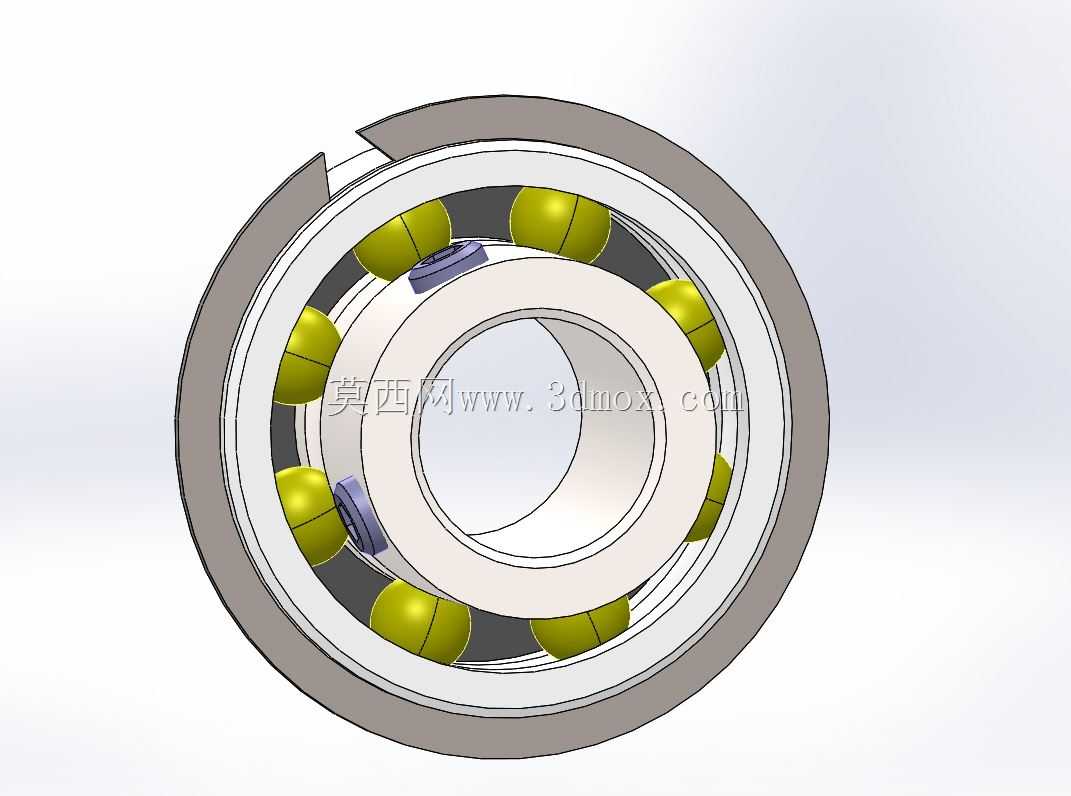

　　建模过程中需要注意滚道的曲率匹配，钢球跟内外圈滚道的密合度要符合外球面轴承的设计规范，保证调心角度范围内钢球能全程跟滚道均匀接触，避免局部应力集中；紧定螺钉的螺纹孔要垂直于内圈内孔轴线，两个螺钉的相位差保持180度，锁紧时交替拧紧才能保证内圈跟轴的同轴度，不会出现偏心导致的运转振动。外圈的止动挡边跟外圈主体的过渡圆角要做合理处理，避免应力集中导致挡边在受冲击载荷时发生断裂，日常选型时如果是冲击载荷较大的工况，还可以在挡边侧面加装止动环辅助限位，进一步提升连接可靠性。
