油润滑系统用小型柱塞泵结构设计

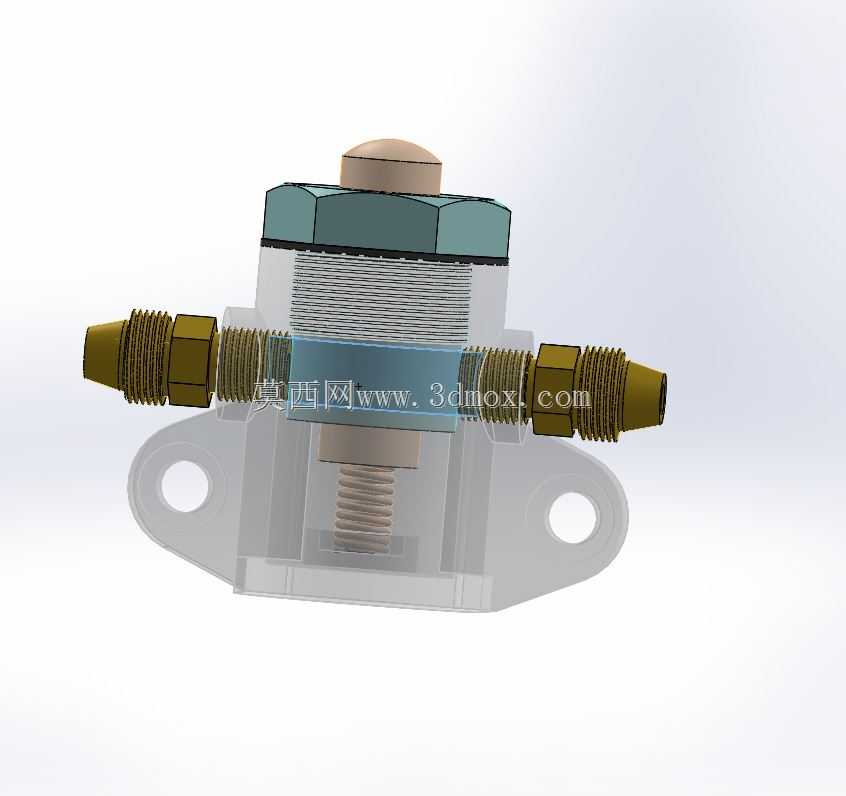

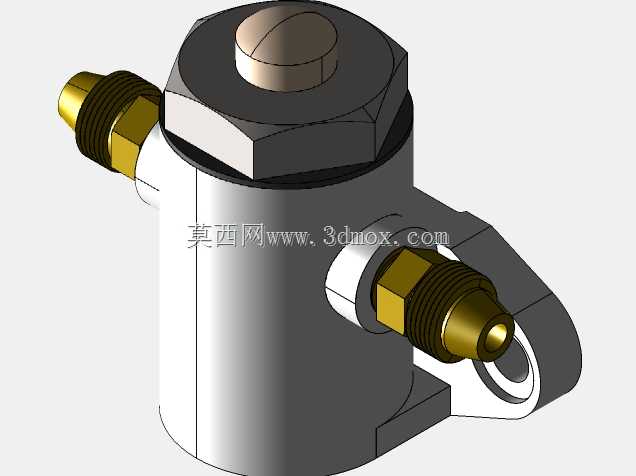

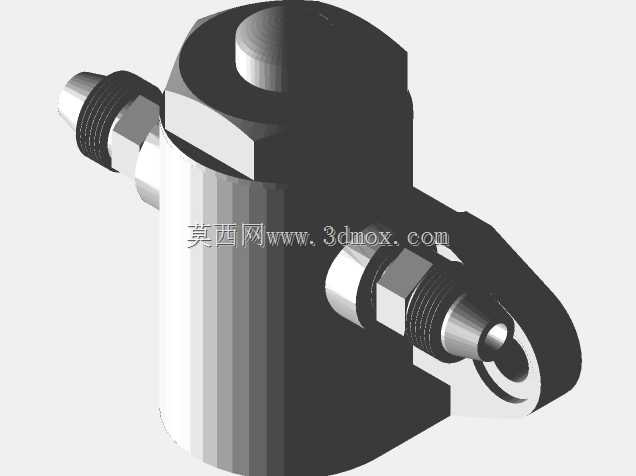

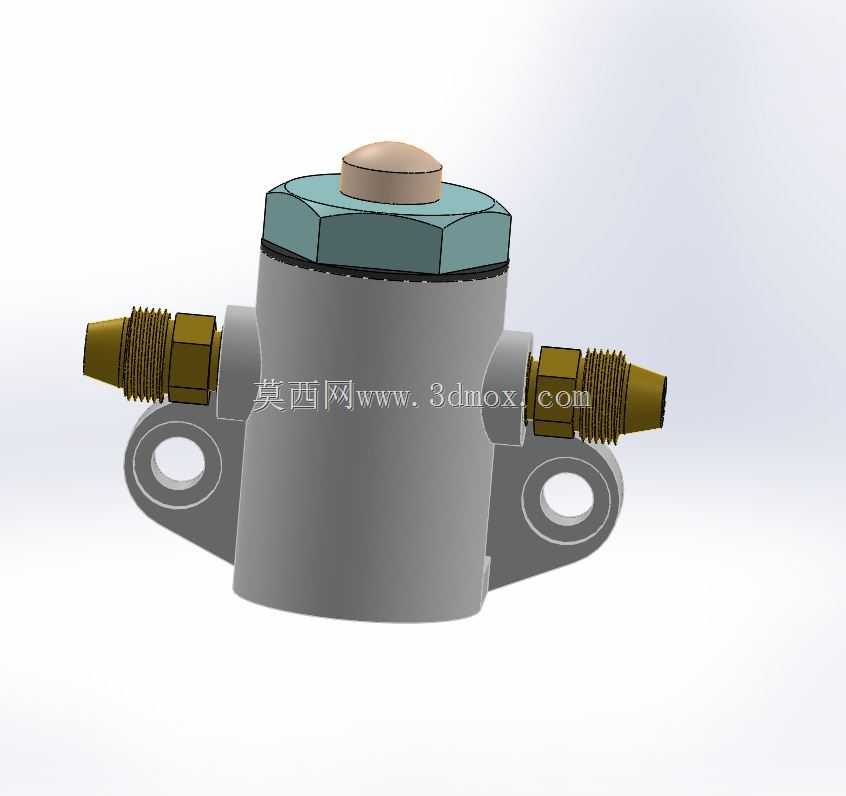

　　这款柱塞泵主要适配小型设备的稀油润滑回路，在集中润滑系统里承担定量供油的核心作用，常见于小型机床、纺织机械、轻工自动化设备的润滑点位供油场景，能够持续为滑动轴承、导轨副、齿轮啮合面输送定量压力润滑油，避免运动副出现干磨、温升过高的问题，延长设备运动部件的服役寿命。从结构设计来看，整体采用立式圆柱腔体布局，顶部设置带密封结构的调压端盖，端盖采用六角外形便于拆装调试，顶部的限位螺塞可调整内部弹簧预紧力，以此适配不同供油压力的工况需求。泵体两侧对称布置外螺纹油口，采用扩口式管接头连接形式，能够直接对接标准润滑铜管，无需额外转换接头，减少管路连接的泄漏点；两侧的安装支耳与泵体一体成型，支耳上开设光孔安装位，

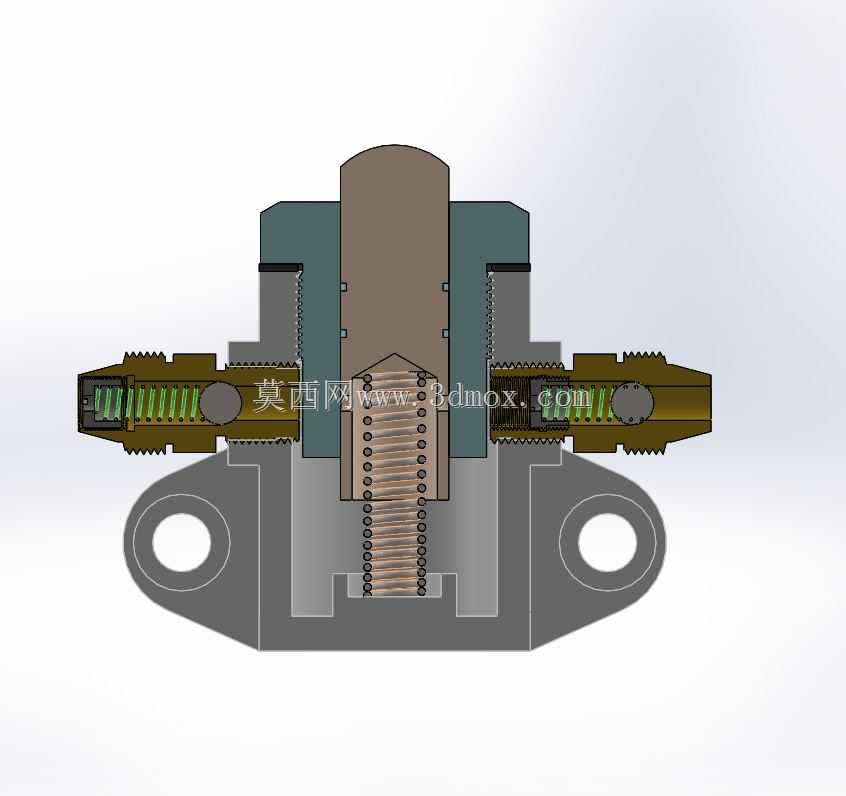

　　安装时可通过螺栓直接固定在设备基座的安装平面上，安装孔的中心距经过标准化匹配，能够适配多数小型润滑站的预留安装位，不需要额外加工转接支架。设计过程中优先考虑了工况适应性，泵体内部的柱塞副采用间隙密封结构，配合顶部的复位弹簧实现往复吸排油动作，整体运动部件数量少，故障率低，适合长期连续运行的润滑工况。进出油口采用对称布局，能够根据设备管路走向选择任意一侧作为进油或回油口，降低管路布置的弯折角度，减少油路阻力。安装边界方面，泵体整体径向尺寸紧凑，安装支耳突出泵体的长度控制在合理范围，不会占用过多设备内部安装空间，顶部的调试端盖预留了足够的扳手操作空间，日常维护时不需要拆解周边管路即可完成压力调整。在实际选型应用中，这款柱塞泵适合低流量、

　　高压力的润滑供油场景，相比叶片式润滑泵，其对润滑油的清洁度敏感度更低，少量杂质不会导致泵体卡滞，适合工况环境相对复杂的车间设备使用。结构建模时对所有密封配合面都做了公差适配，柱塞与腔体的配合间隙按照润滑介质粘度做了匹配，既保证运动灵活性，又能控制内部泄漏量在允许范围内，确保供油压力稳定。
