双轮结构水力能量转换装置三维设计

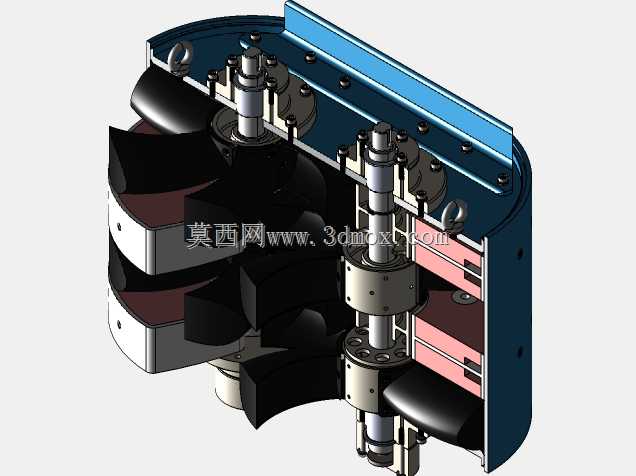

　　在小流域微水电开发、工业循环水余压回收、山区零散水力资源利用场景中，双轮结构的水力能量转换装置相比传统单轮机型，能在有限的安装空间内实现更高的能量捕获效率，适配低水头、大流量的来水工况，解决传统单轮设备在窄幅流道内水流利用率不足的问题。从结构设计逻辑来看，该装置采用对称双轮组平行排布的布局，两组叶轮分别对应独立的流道腔室，进水侧设置导流分流结构，将进入腔体的水流均匀分配至两个叶轮工作面，避免单侧水流冲击造成的轴系偏载，降低主轴密封件与支撑轴承的单侧磨损速率，延长设备连续运行的维护周期。叶轮叶片采用空间扭曲曲面造型，设计阶段通过流场仿真迭代调整叶片进出口安放角，让水流进入叶轮流道时无明显冲击脱流，离开叶轮时的余速动能被二次回收利用，

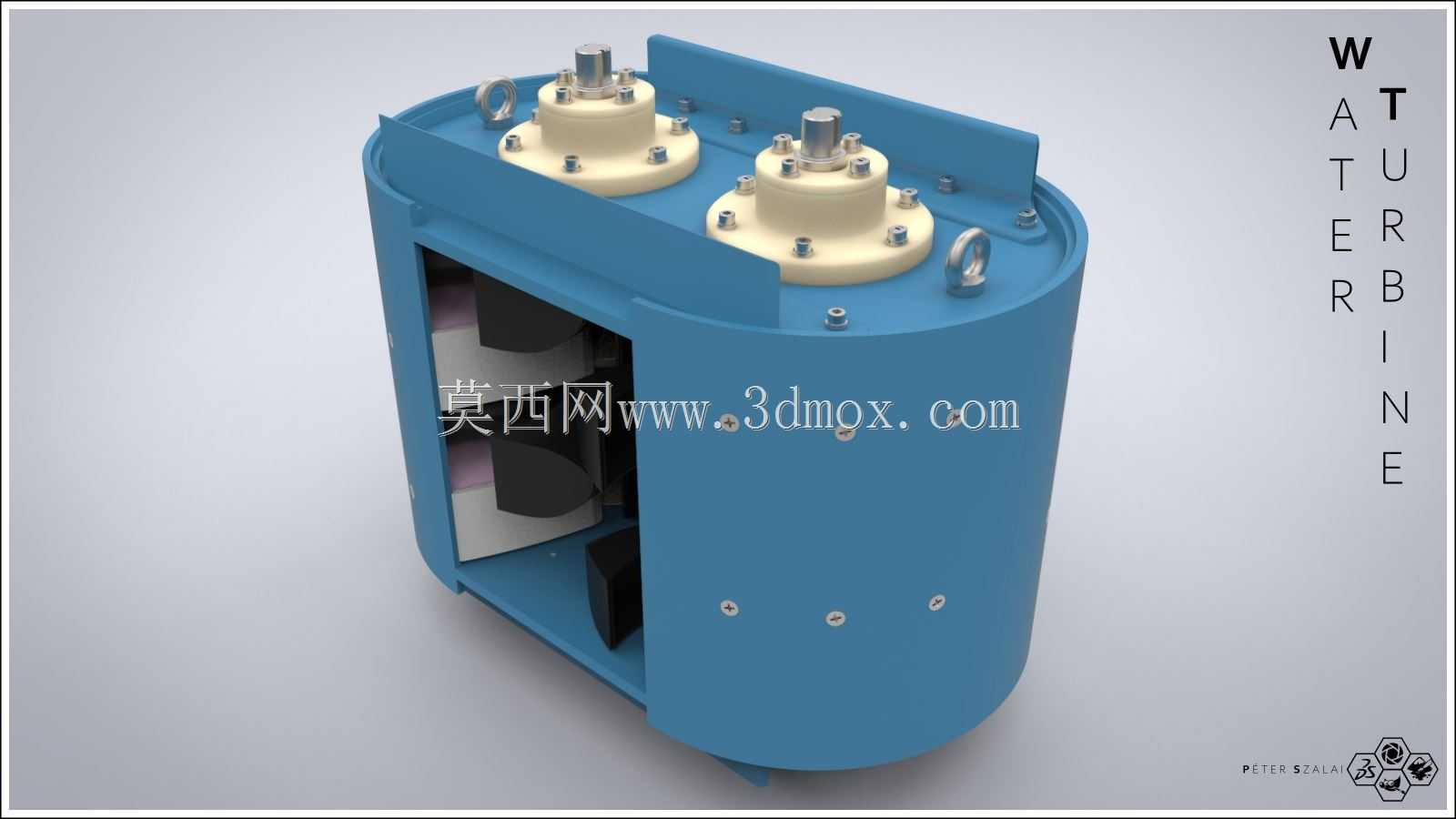

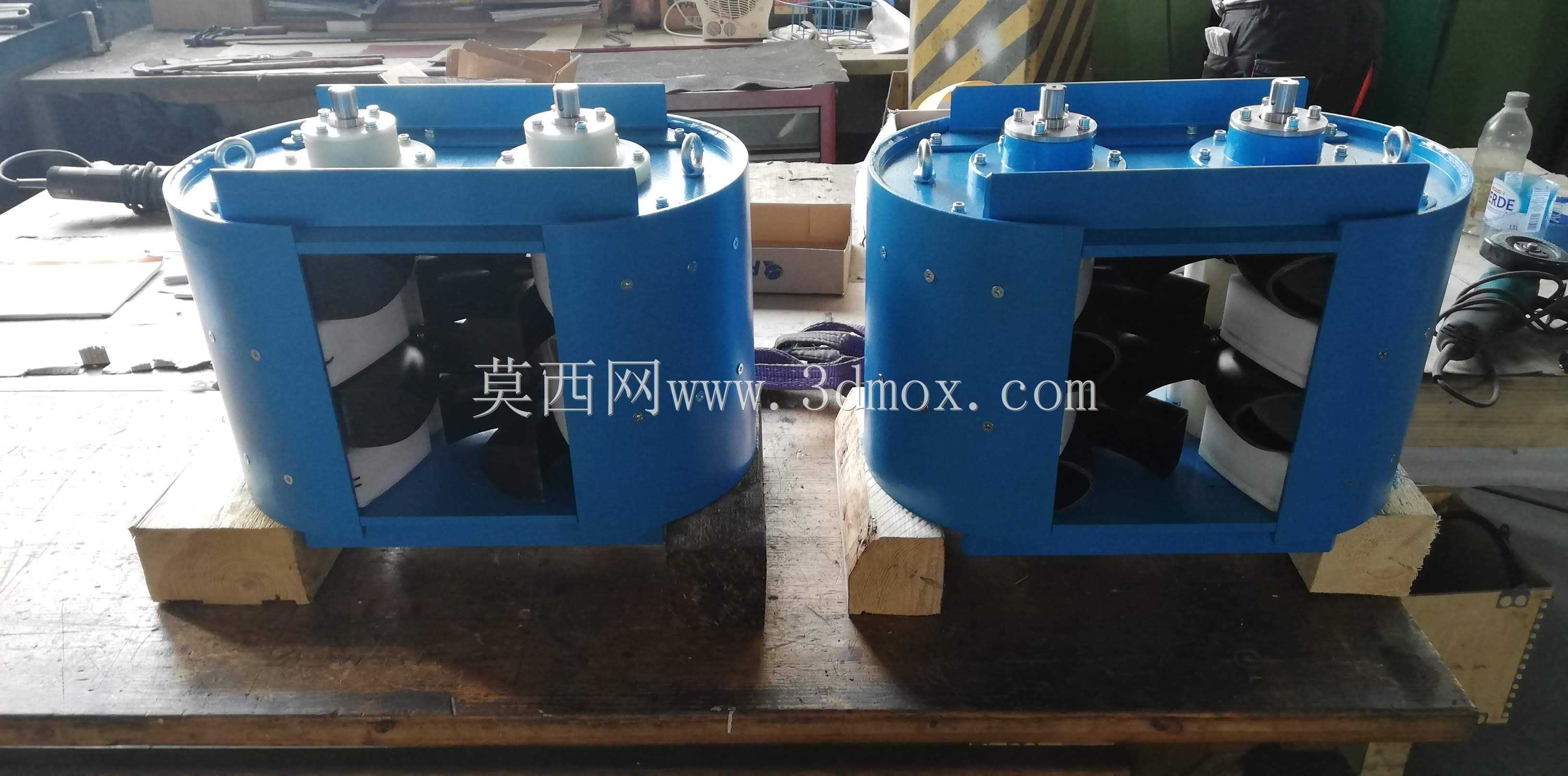

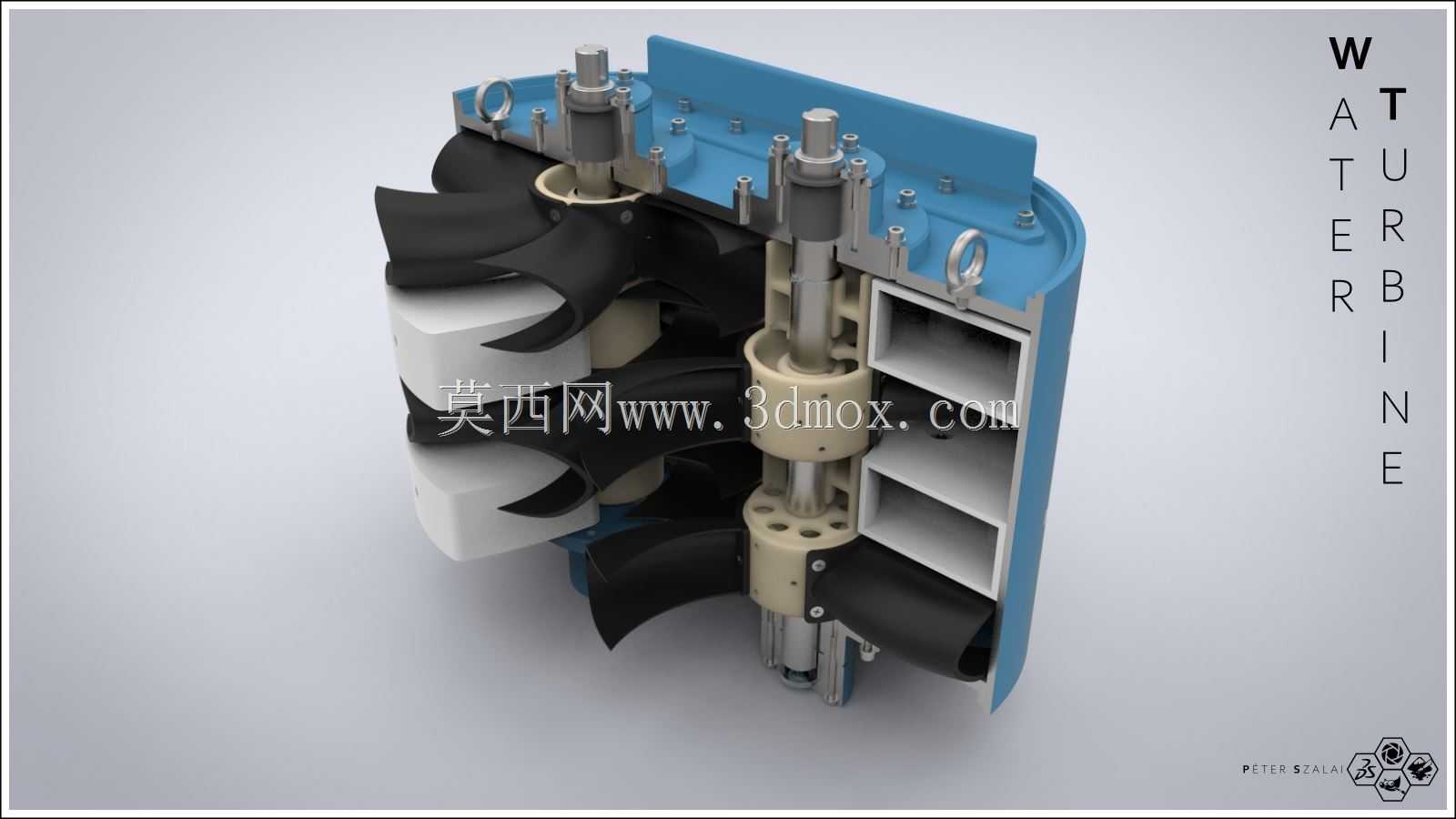

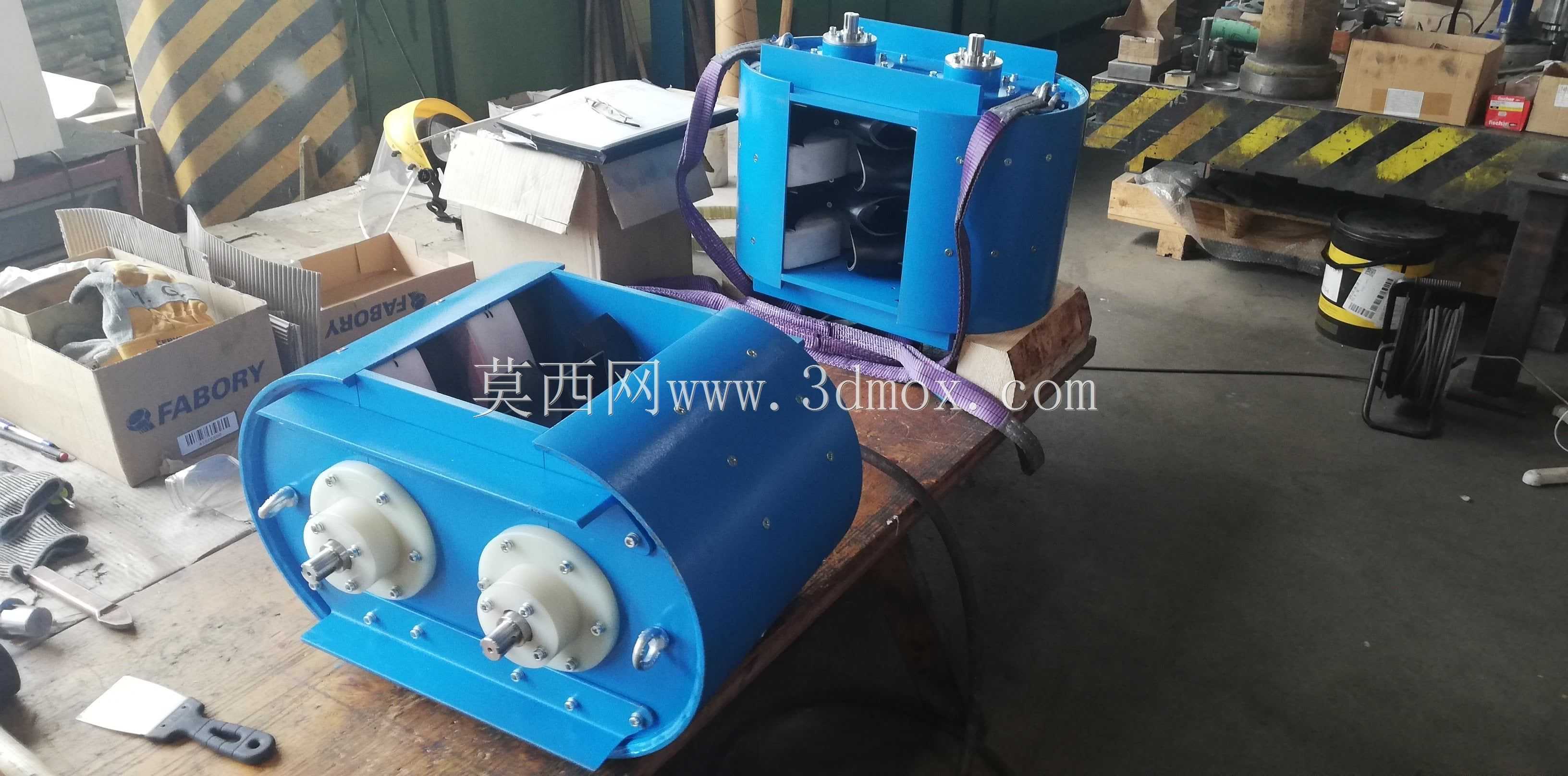

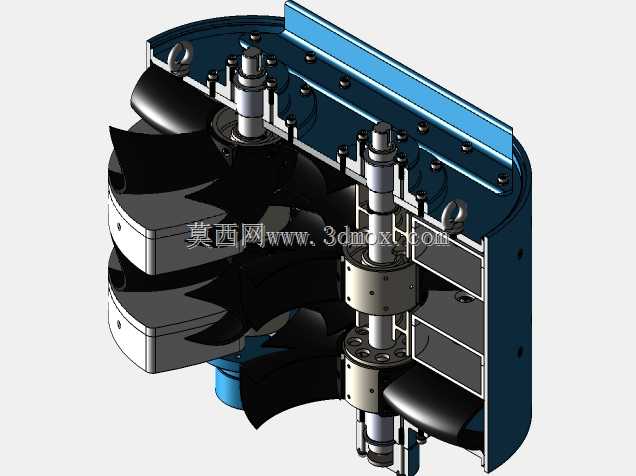

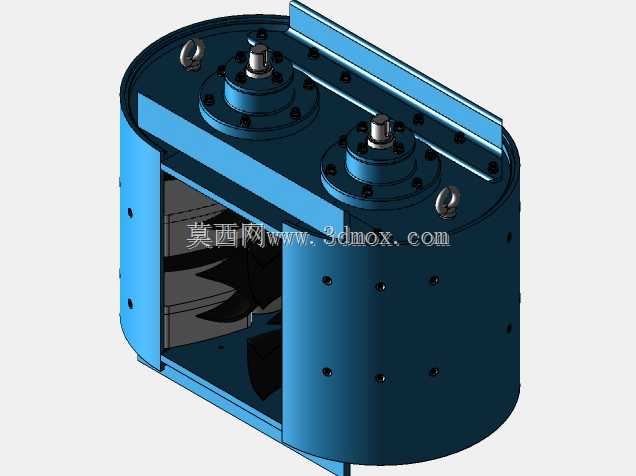

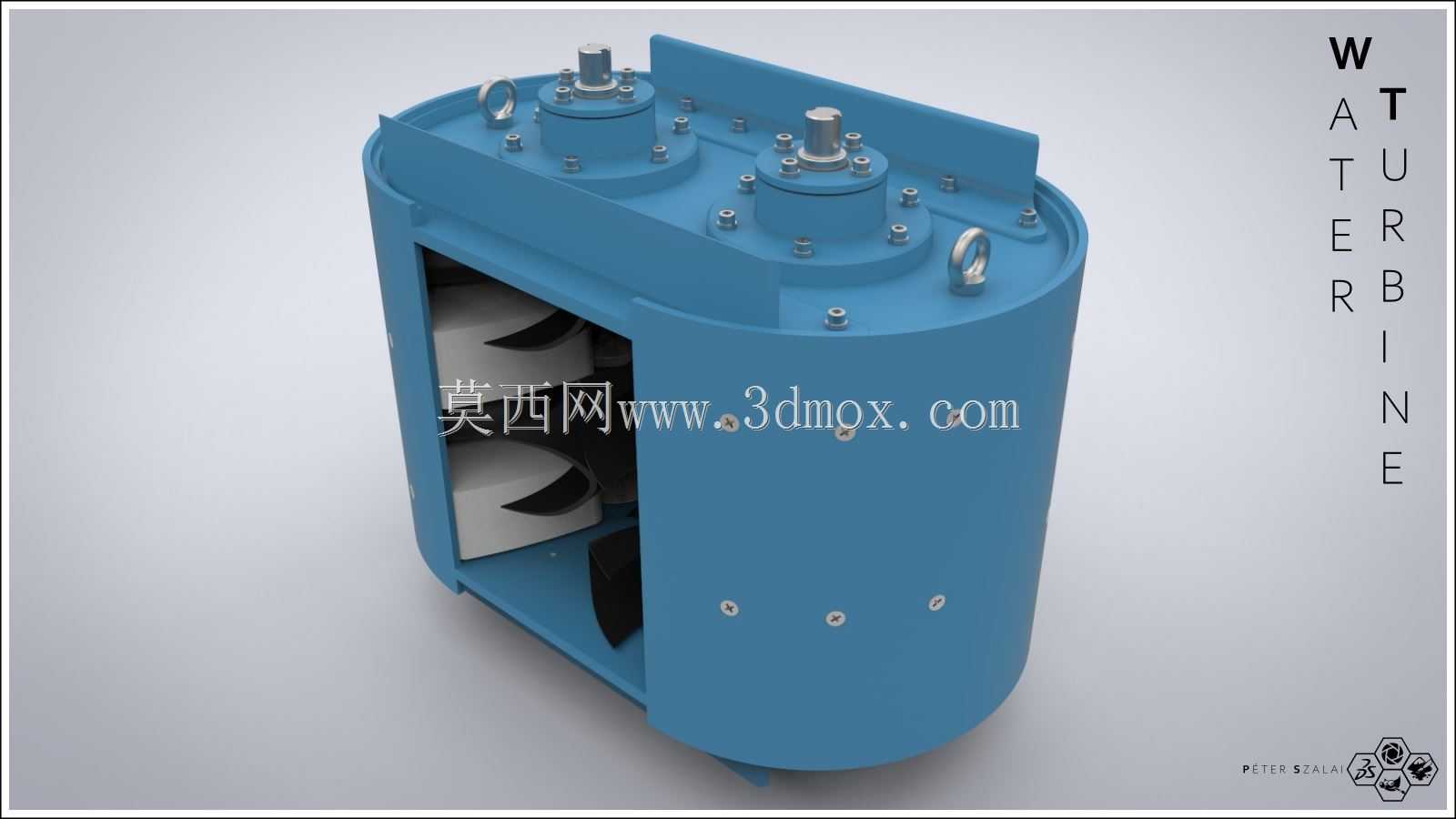

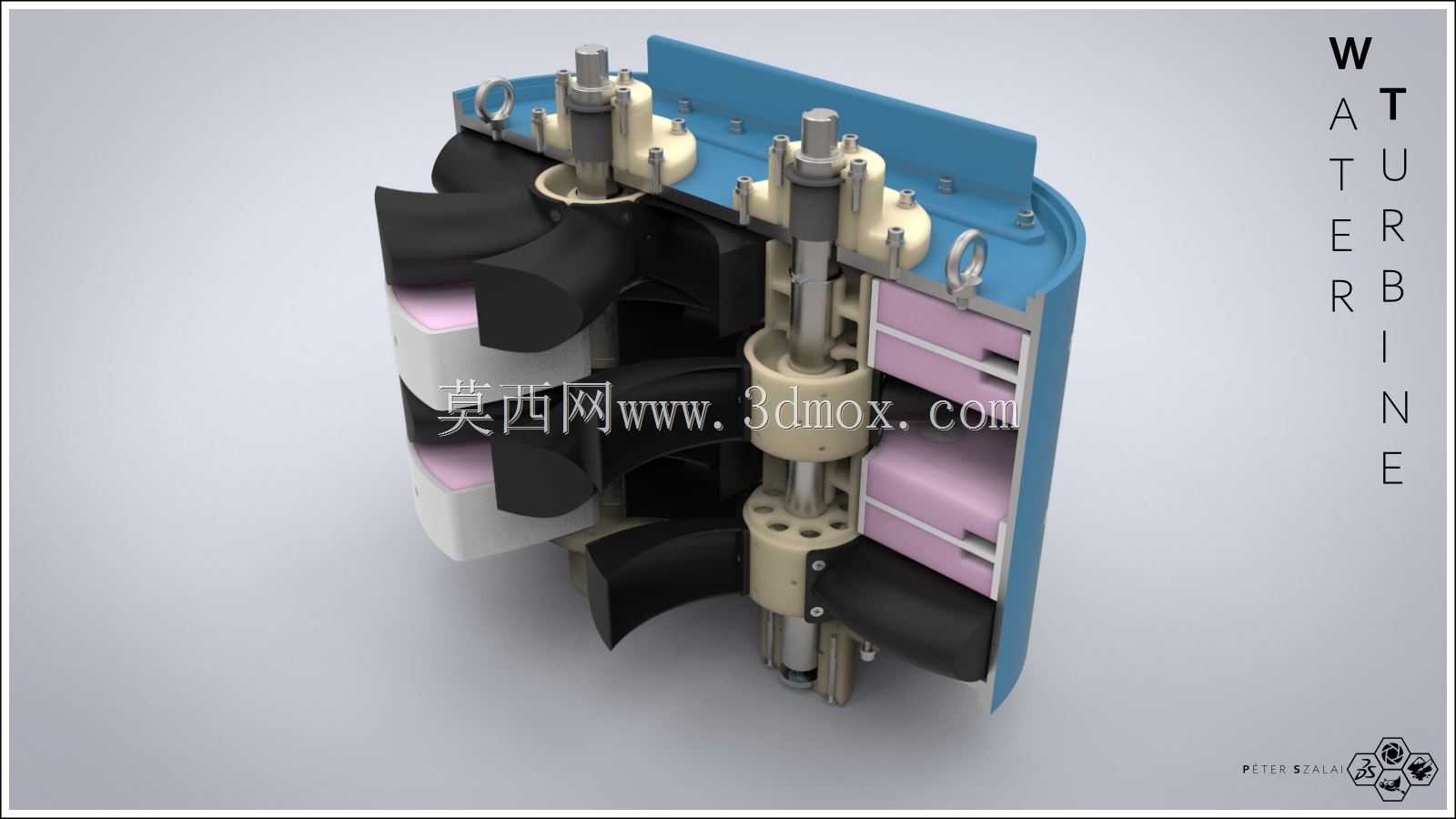

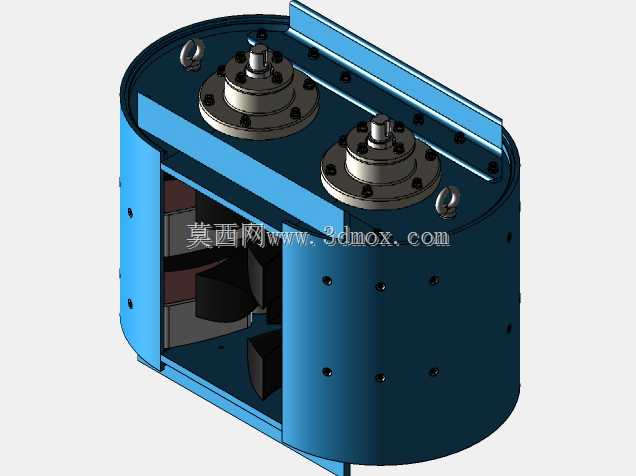

　　相比直板叶片结构，能量转换效率可提升12%以上。设备的支撑框架采用一体化折弯成型的金属壳体，壳体外侧预留吊装环结构，方便现场安装时的整体吊装移位，壳体与内部流道衬板采用螺栓拼接结构，后期检修时可单独拆卸衬板清理流道内的淤积杂物，无需拆解整个轴系组件。轴系部分采用上下双支点支撑结构，上端支撑座集成密封函体，配置组合式密封组件，既可以阻挡高压水流从轴伸位置泄漏，也能防止外部环境的泥沙杂质进入轴承腔室；下端支撑设置推力轴承组，承受叶轮运转时产生的轴向水推力，避免轴向窜动影响叶轮与腔室的配合间隙。安装边界方面，该装置的进水法兰与出水法兰采用同轴对称布置，可直接对接现有输水管道的标准法兰接口，无需额外改造管路走向，

　　设备整体的轴向安装尺寸适配常规小型水电站的机组安装坑位，也可嵌入工业循环水管网的旁通管路中，回收管网末端的剩余压能驱动小型发电组件，为厂区监测设备提供辅助供电。装配设计上，所有转动部件与静止部件的配合间隙经过严格校核，叶轮外缘与腔体内壁的间隙控制在合理范围，既避免运转时的刮擦干涉，也减少间隙漏流造成的能量损失，各连接螺栓的预紧力按照载荷等级匹配，防止长期水流振动导致的连接件松动。
