平行轴传动施密特联轴器结构设计

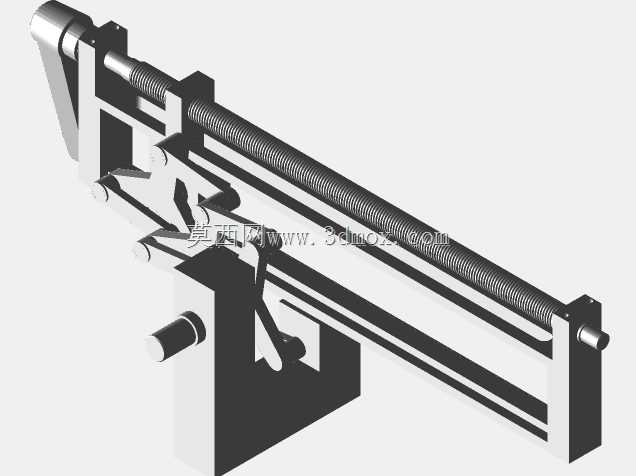

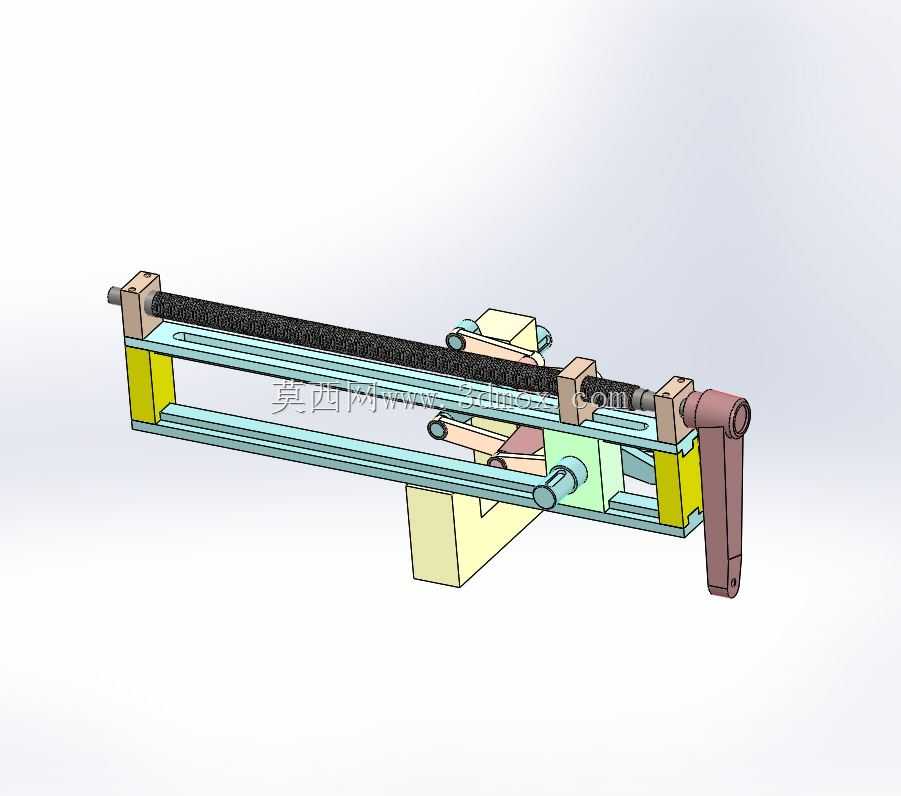

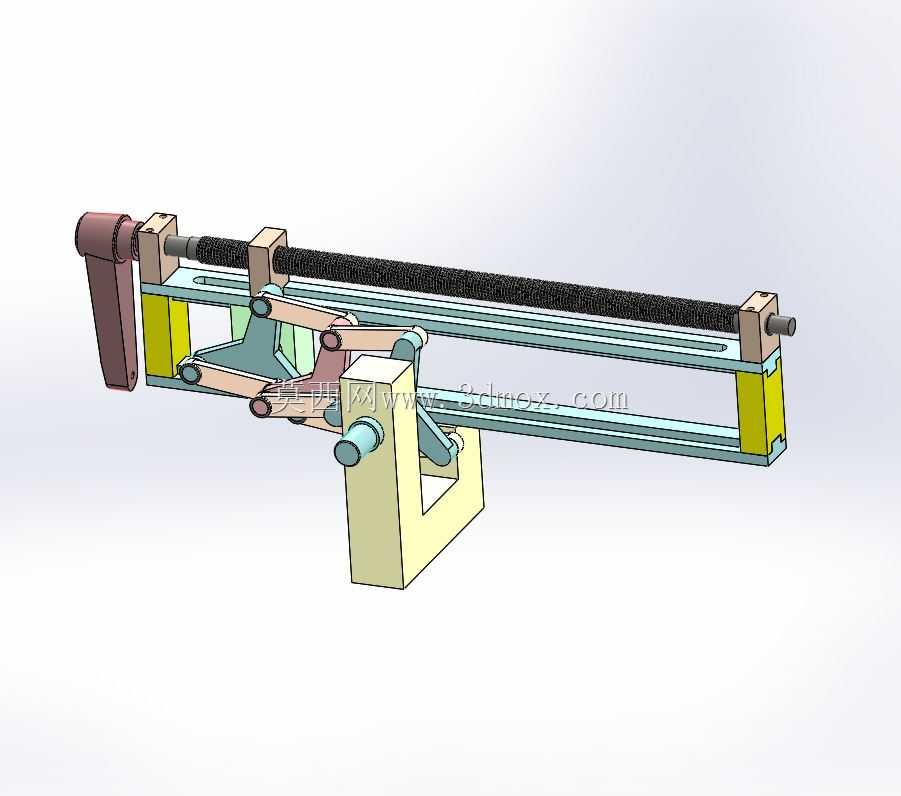

　　在多轴并行排布的自动化产线传动布局中，常遇到输入输出轴存在固定平行偏心距、又需要严格同步传动无滑动的工况，这类场景下普通刚性联轴器无法补偿径向偏移，弹性联轴器又存在传动间隙、扭转刚度不足的问题，施密特联轴器正是针对这类平行轴偏心传动需求设计的刚性传动部件。这套结构采用三组平行连杆铰接形成并联传动链，两端的轴套分别与输入、输出轴配合固定，中间的连杆组通过铰接副形成可动的平行四边形机构，能够在两轴存在固定径向偏移的状态下，保持输入输出端的转速完全同步，不存在转角差，也不会像十字滑块联轴器那样存在滑动摩擦带来的磨损与间隙。从结构设计逻辑来看，整套机构的铰接点均采用销轴配合，连杆的长度参数直接决定了允许的最大偏心距范围，

　　安装时需要保证两端轴的平行度公差在允许范围内，否则会出现铰接点卡滞、传动阻力陡增的问题。框架式的主体结构将传动连杆包裹在内，两端的轴座通过螺栓与安装基准面固定，预留的轴孔配合公差按照过渡配合设计，既保证传动时无径向窜动，也方便现场拆装维护。实际应用场景覆盖包装设备的分瓶机构、印刷设备的并行辊轴传动、纺织机械的导辊同步驱动等场景，这类场景往往受设备内部布局限制，动力输出轴与负载轴无法做到同轴布置，又需要保证严格的传动比，不能采用带传动、链传动这类存在传动比波动的结构，施密特联轴器的刚性并联传动特性刚好匹配这类需求。设计时需要核算连杆的抗弯强度与铰接销轴的剪切强度，根据传递的额定扭矩匹配对应厚度的连杆板材，铰接位置预留润滑通道，

　　长期运行时可定期加注润滑脂降低铰接副的磨损。安装边界上，两端轴的伸入长度根据轴套深度确定，安装基准面的平面度需要控制在合理范围内，避免轴座安装后出现轴系歪斜，整套机构的偏心调节范围在设计时已经通过连杆长度限定，使用时不能超出最大允许偏心距，否则会导致机构卡死甚至连杆变形断裂。不同于带补偿量的弹性联轴器，施密特联轴器的传动过程无弹性形变，扭转刚度极高，适合高精度同步传动的场合，不会因为负载波动出现传动滞后，在高速传动场景下需要做整体动平衡校正，降低铰接件运动带来的振动。
