带陶瓷砂轮的手动曲柄夹持式磨床

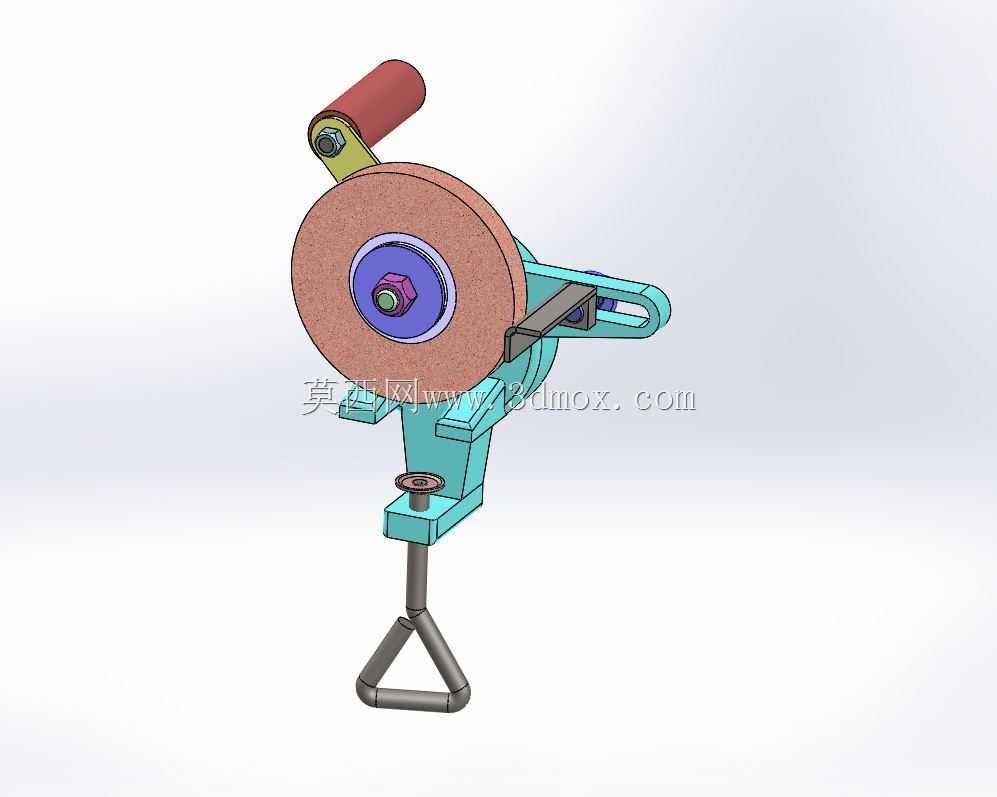

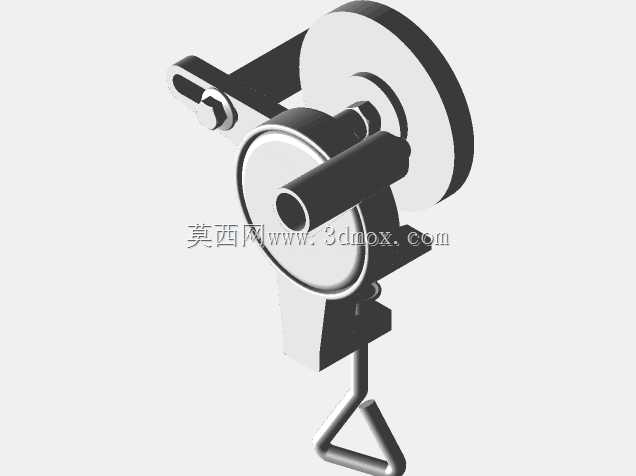

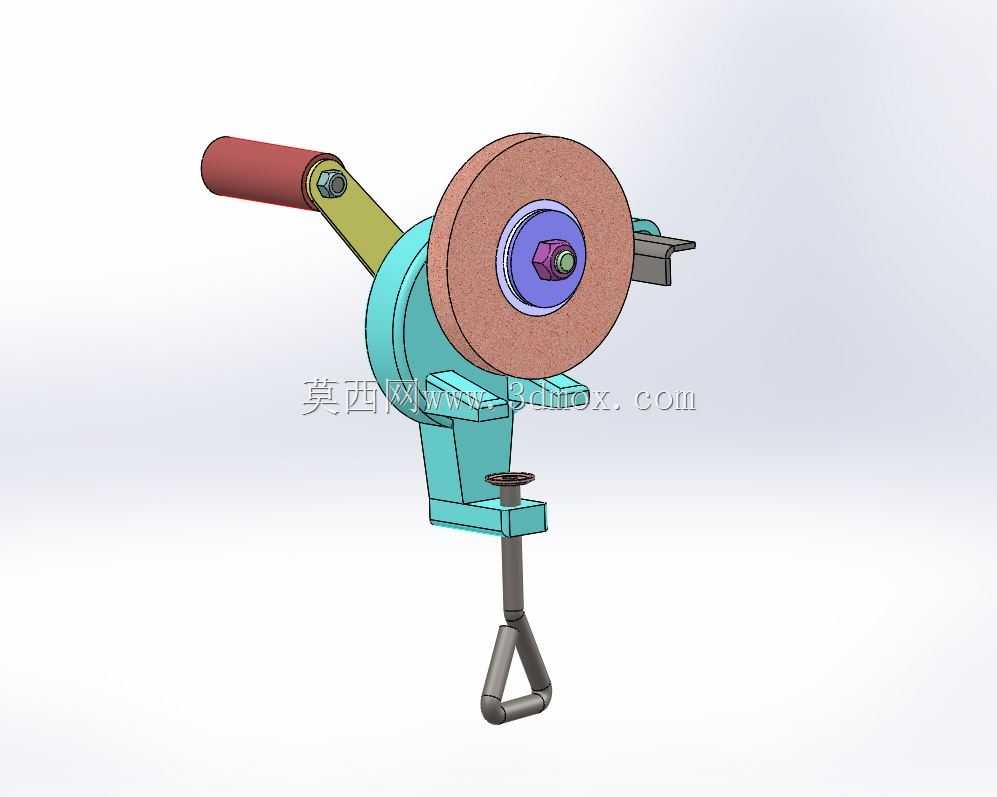

　　这款手动曲柄驱动的磨具，核心适配无电力供应的野外作业、小型维修站点、家庭工坊的刃具修磨场景，可完成家用刀具、小型木工凿、园艺剪刃、低硬度五金工件的外圆、平面粗精磨加工，无需外接气源或电源，依靠人力驱动即可稳定作业，适配零散、小批量的修磨需求，尤其适合流动维修、户外施工场景下的应急刃具修整作业。设备采用台钳式夹持固定结构，底部的三角支撑配合可调锁紧旋钮，可直接夹持在厚度10-50mm的工作台边缘、角钢架、厚实木板等硬质支撑面上，安装时无需额外打孔固定，锁紧后整体晃动量控制在0.2mm以内，能抵消手动驱动时产生的侧向倾覆力矩，保障磨削过程的稳定性。核心磨削部件采用直径5英寸的陶瓷结合剂砂轮盘，这类砂轮的磨粒硬度高、自锐性适中，

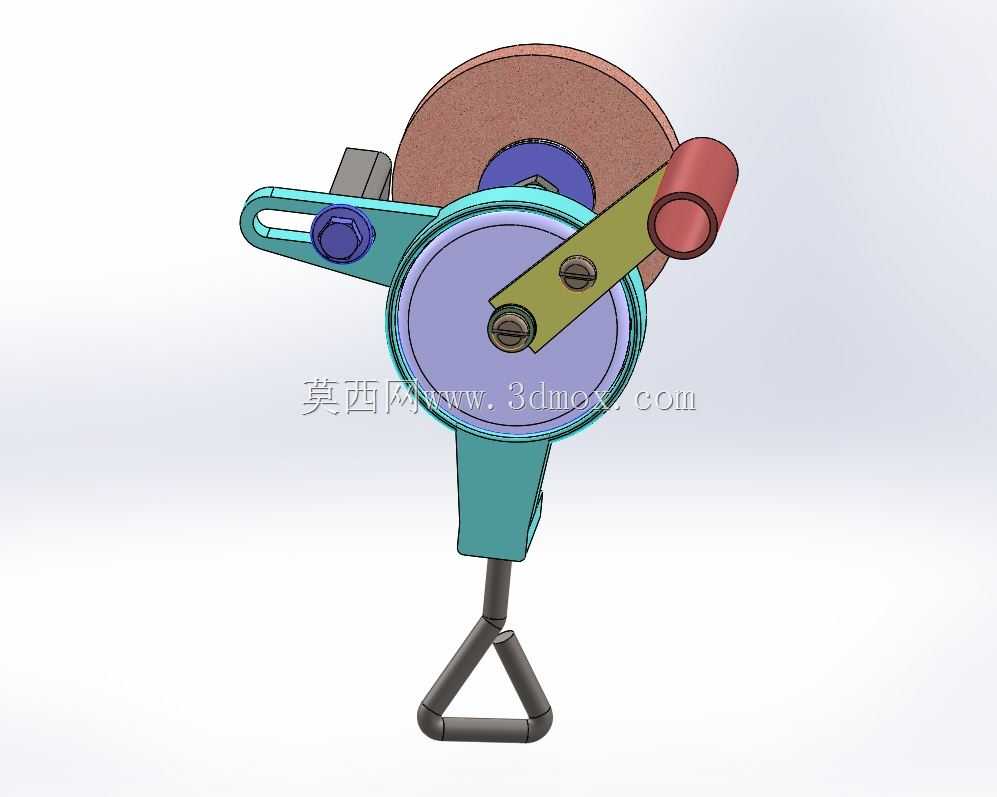

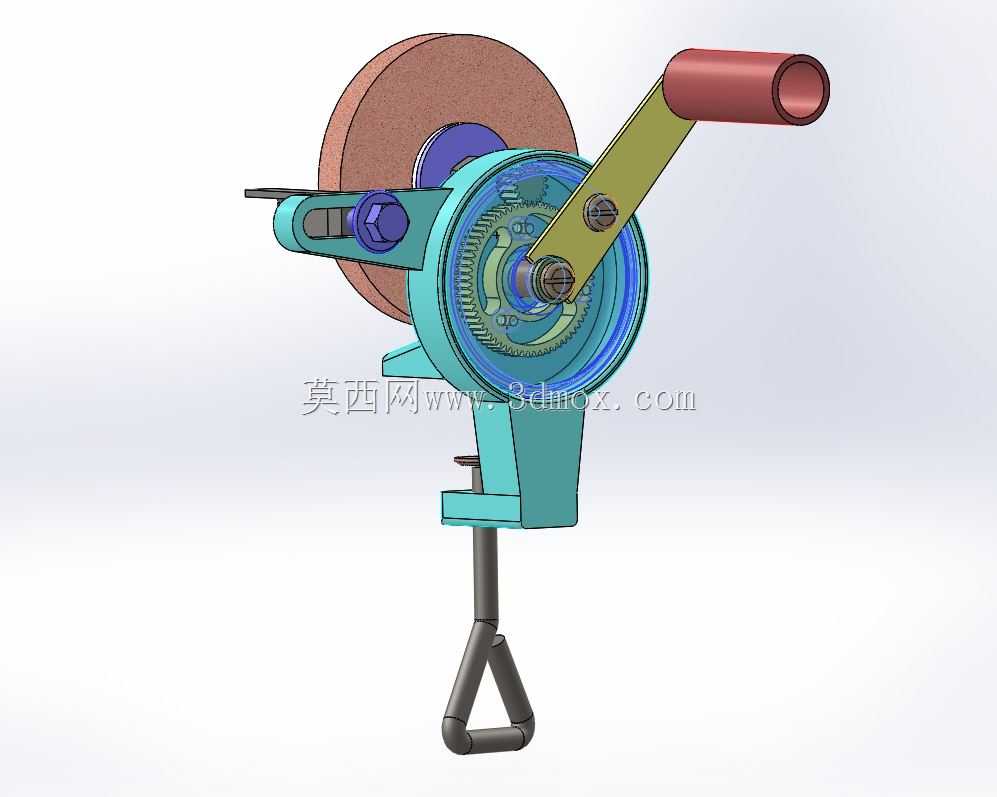

　　修磨普通碳钢、合金工具钢材质的刃口时不易出现烧伤退火问题，砂轮与曲柄驱动轮之间采用摩擦传动结构，摇臂处设置的张紧调节结构可调整传动带的预紧力，避免大进给磨削时出现传动打滑，摇臂握持段做了滚花防滑处理，手动驱动时的施力半径经过匹配设计，正常成年人单手握持摇转的转速可稳定在60-120rpm，对应砂轮线速度满足粗磨的切削要求，也可通过降低摇转速度实现精磨时的微量进给控制。整体结构设计遵循轻量化手动设备的设计逻辑，主体支撑结构采用一体式铸态构型，在保障安装刚性的前提下尽可能削减非受力区域的材料厚度，整机重量控制在单人可手提转运的范围内；砂轮外侧预留了可调式工件托架的安装位，托架可沿支撑臂做前后、角度调整，修磨不同楔角的刀具时，

　　可快速调整托架定位面与砂轮端面的夹角，无需额外借助角度量具即可快速定位常用刃磨角度，托架与砂轮的间隙可通过锁紧旋钮微调，避免小尺寸工件卡入间隙引发安全隐患。从安装边界来看，设备夹持固定后，砂轮旋转的最大外圆轮廓距离夹持安装面的水平伸出量为180mm，垂直方向砂轮最低点距离安装面的高度为120mm，摇臂旋转时的最大回转半径为110mm，安装时只需预留对应范围的操作空间即可，不会与台面上的其他工具产生运动干涉；传动部位的铰接点均设置了自润滑衬套，长期手动往复使用也不会出现卡滞问题，砂轮的锁紧螺母采用标准细牙螺纹，后期更换不同粒度的砂轮时，只需松开锁紧螺母即可完成拆装，无需专用拆卸工具，适配不同磨削工序的耗材更换需求。
