台式皮带传动立式钻床结构设计

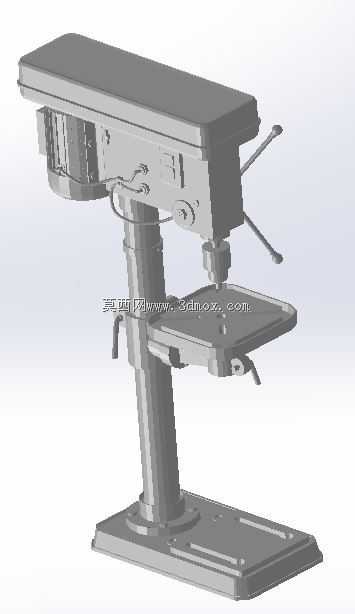

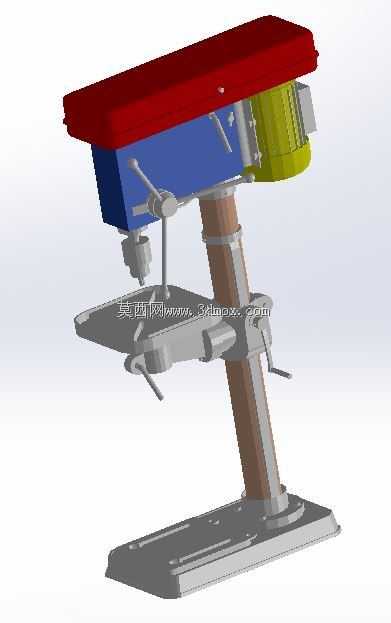

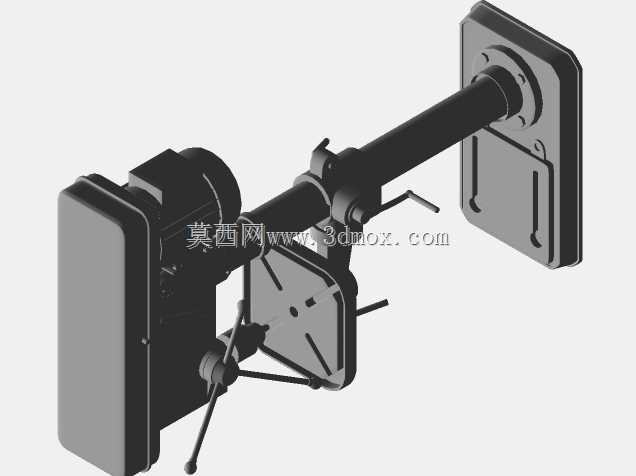

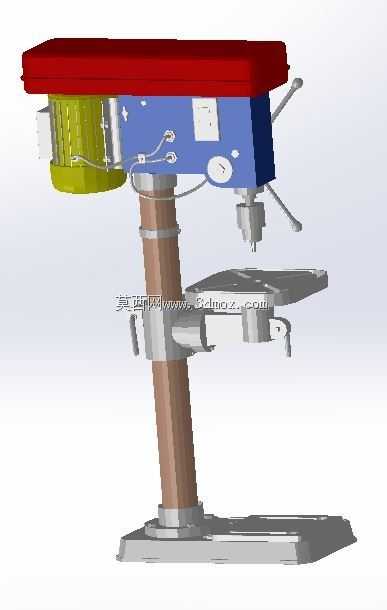

　　这款立式台钻的三维结构设计，首先围绕小型加工场景的安装边界做了适配，整体采用落地式单柱结构，底座为厚重铸铁材质的矩形平台，预留了工件装夹的T型槽位，安装时只需保证底座水平放置在稳固工作台面上即可，无需额外做复杂的地基固定，整体占地尺寸控制在小范围，适配五金维修车间、小型五金加工厂、木工工坊、学校实训车间这类空间有限的作业场景。从功能实现逻辑来看，设计时采用皮带传动的动力传递方案，电机布置在机头箱后侧位置，通过更换不同直径的皮带轮槽位实现主轴转速的多档位调节，能适配不同材质的钻孔作业需求——加工木材时可切换高转速档位获得光滑的孔壁质量，加工普通低碳钢工件时切换中低转速，保证钻头切削受力稳定，避免烧刀崩刃。

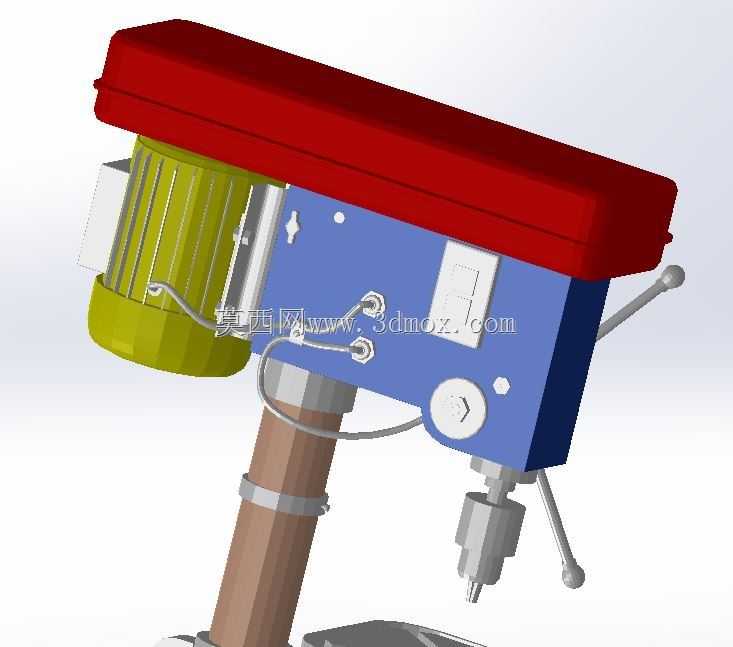

　　机头部分的升降结构套在圆柱形立柱上，通过侧边的锁紧手柄可以快速调整机头的高度位置，适配不同高度的工件装夹需求，主轴进给操作通过侧面的手压手柄实现，操作时手部施力即可控制钻头的进给量，松开手柄后主轴可通过内置复位弹簧自动回位，降低重复操作的劳动强度。工作台部分设计为可升降可旋转的结构，不仅能沿立柱上下调整高度，还能绕立柱做一定角度的偏转，方便加工异形工件上的斜向孔位，工作台面同样预留了装夹槽，可搭配平口钳、工件压板固定待加工零件。设计过程中重点考虑了日常使用的维护便利性，机头箱的电气控制元件集中布置在箱体正面的面板区域，开关、调速指示、状态表盘都在操作人员的正面视野范围内，操作时无需侧身寻找控件；皮带轮的护罩采用快拆结构，更换皮带、

　　调整转速时无需拆解大量零件即可完成操作。主轴部分采用高精度轴承组支撑，保证钻孔时的主轴跳动量控制在合理范围内，避免钻孔出现偏斜、孔径超差的问题，不管是木材上的大直径浅孔加工，还是金属零件上的小直径定位孔、装配孔加工，都能稳定满足加工精度要求。这类台钻在实际生产中属于通用性极强的孔加工设备，不像大型摇臂钻需要大的安装空间，也不像手持电钻依赖操作人员的手部稳定性，固定安装后可以持续输出稳定的钻孔精度，是小型加工场景中孔加工工序的核心设备之一，建模时对各个运动部件的装配间隙、操作手柄的运动行程都做了还原，可直接用于设备结构教学、改装方案验证、虚拟装配调试等场景。
