带同步带轮结构的摩擦力矩限制器

　　在自动化输送线、包装机械、小型非标传动工位的动力传递链路里，这类集成同步带轮结构的摩擦式力矩限制器，是保护后端传动组件不受过载冲击损坏的核心部件。不同于钢球式、滚柱式的刚性脱开结构，摩擦式的力矩限制依靠摩擦副之间的预紧正压力产生摩擦力矩，当负载端出现卡阻、瞬时过载，传递扭矩超过预设阈值时，主从动端会产生相对滑转，不会直接切断动力传递，也不会产生脱开后的复位冲击，适配需要平稳过载保护、频繁启停的轻载传动场景。

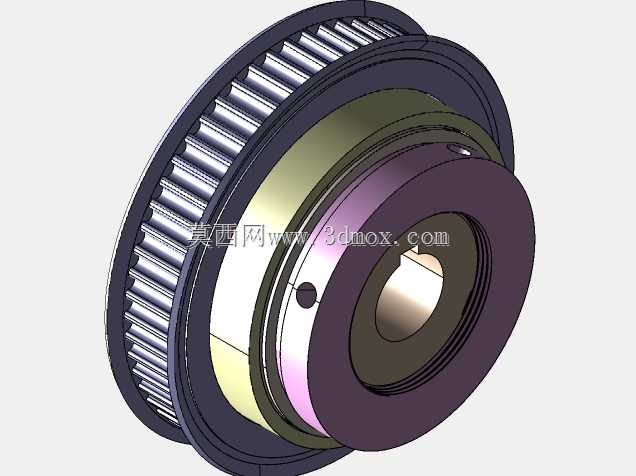

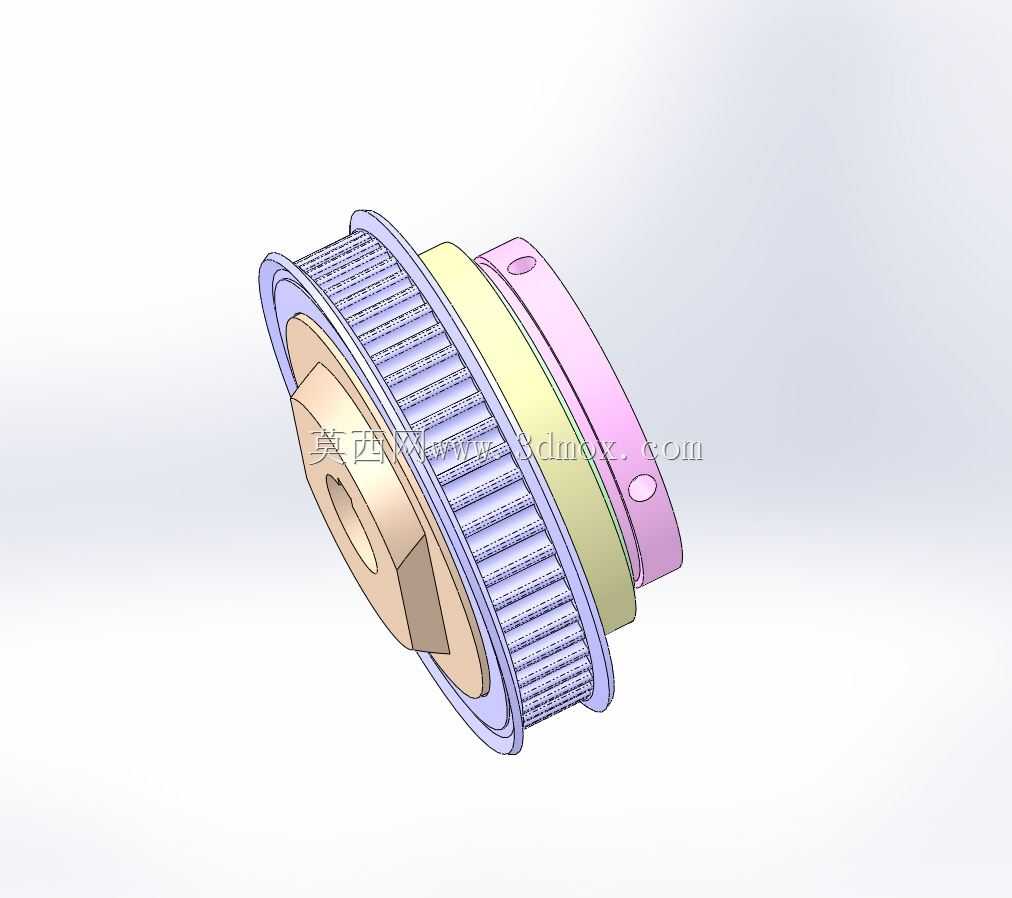

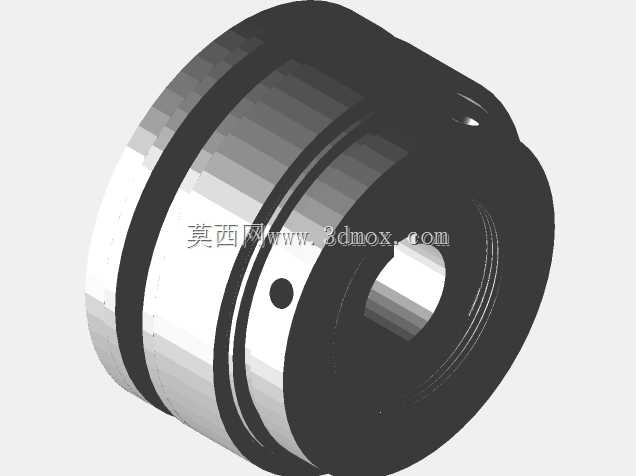

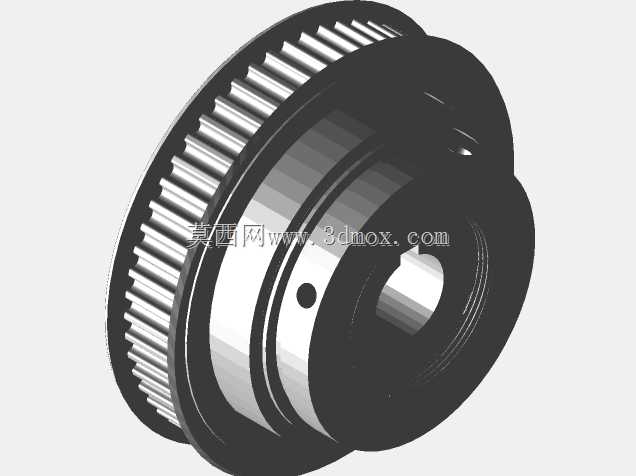

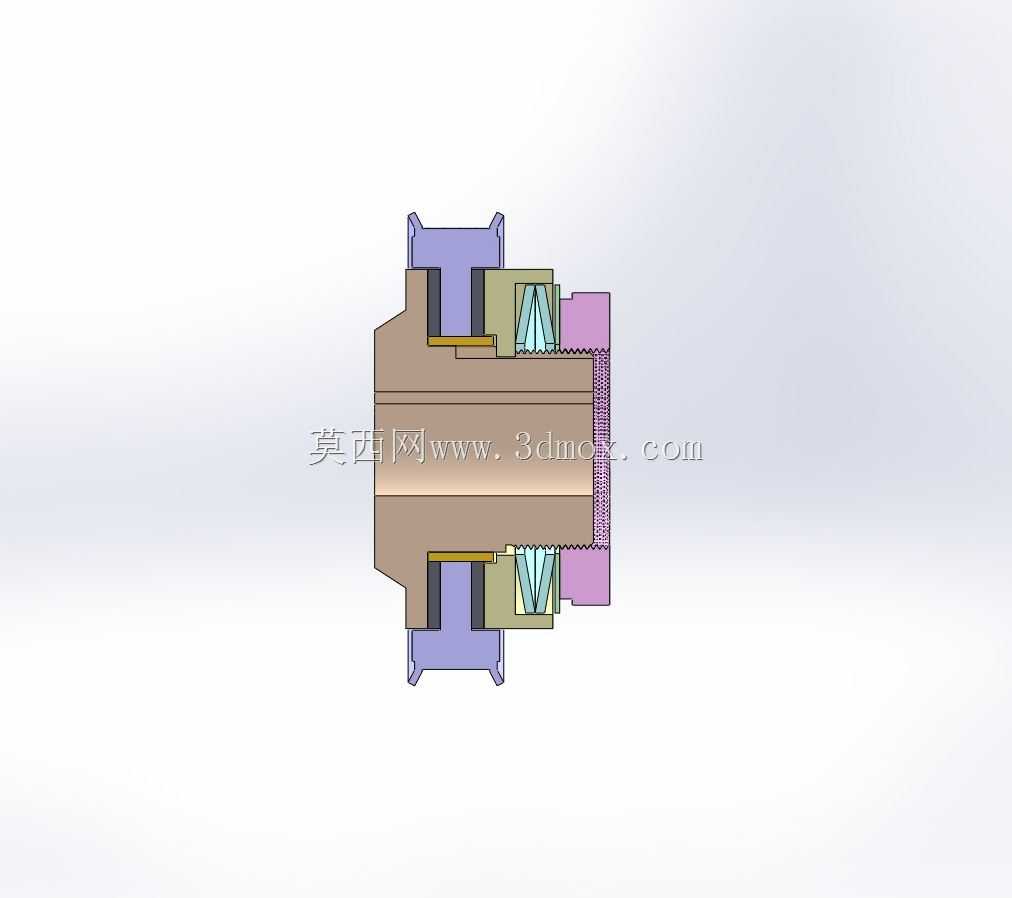

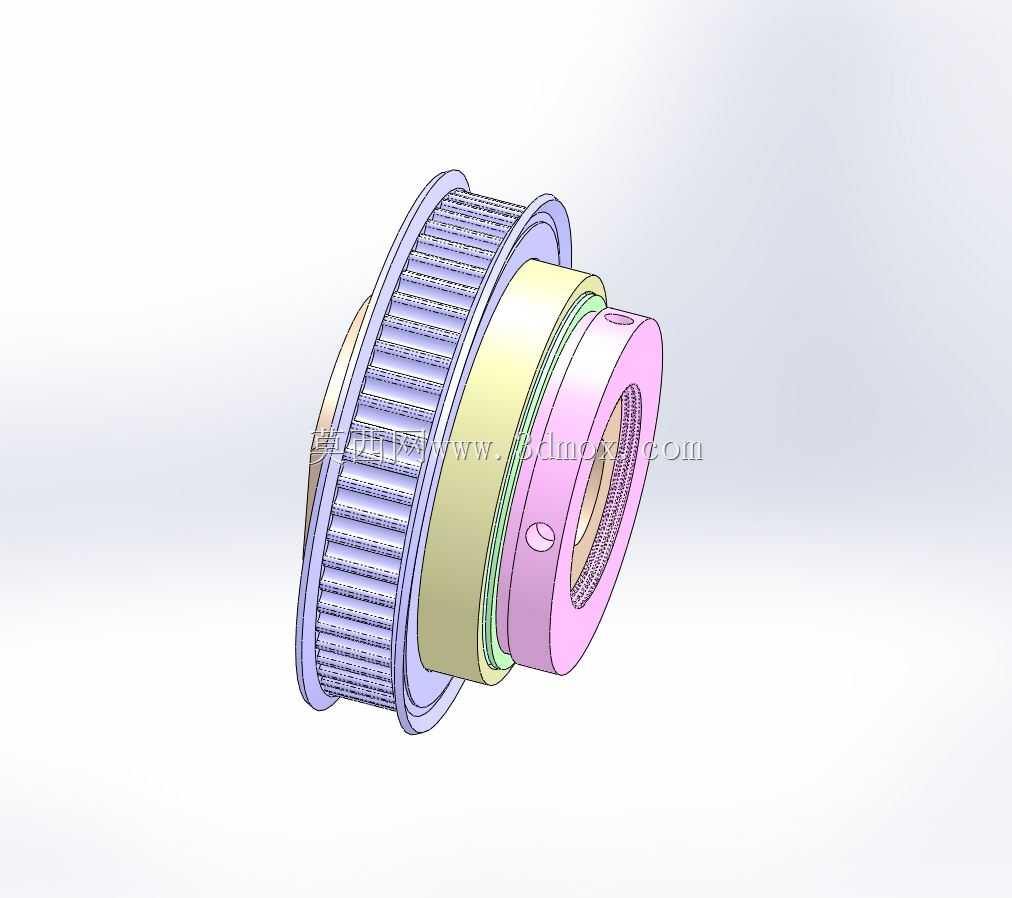

　　从结构设计逻辑来看，该部件将同步带轮直接集成在主动端壳体上，省去了额外的带轮安装轴段与联轴器，能大幅压缩传动链路的轴向安装空间，适配小型化设备的紧凑布局需求。摩擦副采用多片叠层的摩擦片结构，相比单片摩擦结构，同等外径尺寸下能提供更大的传递扭矩范围，同时摩擦面的压力分布更均匀，滑转过程中的磨损更均匀，长期使用的力矩衰减幅度更小。中心的通孔为轴装结构，可直接穿入设备的传动轴，通过侧面的紧定螺钉实现周向固定，安装时无需额外加工复杂的轴肩定位结构，降低了配套轴系的加工难度。

　　设计过程中需要重点考量几个边界参数：首先是摩擦副的预紧力调节范围，通过调整端盖的锁紧程度改变弹簧对摩擦片的正压力，即可实现双向传递扭矩的无级调节，无需更换内部零件就能适配不同负载等级的工位需求；其次是外形安装边界，带轮的齿形参数匹配常规的圆弧齿同步带规格，外径尺寸适配常用的5M、8M齿距同步带，安装时的轴向定位尺寸可根据轴系的实际布局微调，中心安装孔的公差带取H7级，既能保证与传动轴的配合精度，又不会出现装配卡滞的问题。

　　实际使用场景中，这类部件常安装在伺服电机与执行机构的传动链路中间，当执行端出现工件卡滞、位置偏移导致负载突增时，摩擦副滑转不会将冲击载荷传递回电机端，可避免电机堵转烧毁、传动齿轮断齿、同步带扯断等常见故障。同时摩擦传动的结构本身具备一定的阻尼缓冲效果，能吸收传动链路中的小幅振动，降低传动过程中的噪音水平，适合对运行静音有要求的办公自动化设备、小型食品包装机械等场景。滑转过程中没有刚性碰撞，部件的失效形式以摩擦片的正常磨损为主，维护时仅需定期检查预紧力、更换磨损的摩擦片即可，维护成本远低于刚性过载保护结构。
