行星齿轮箱配套同步带轮结构设计

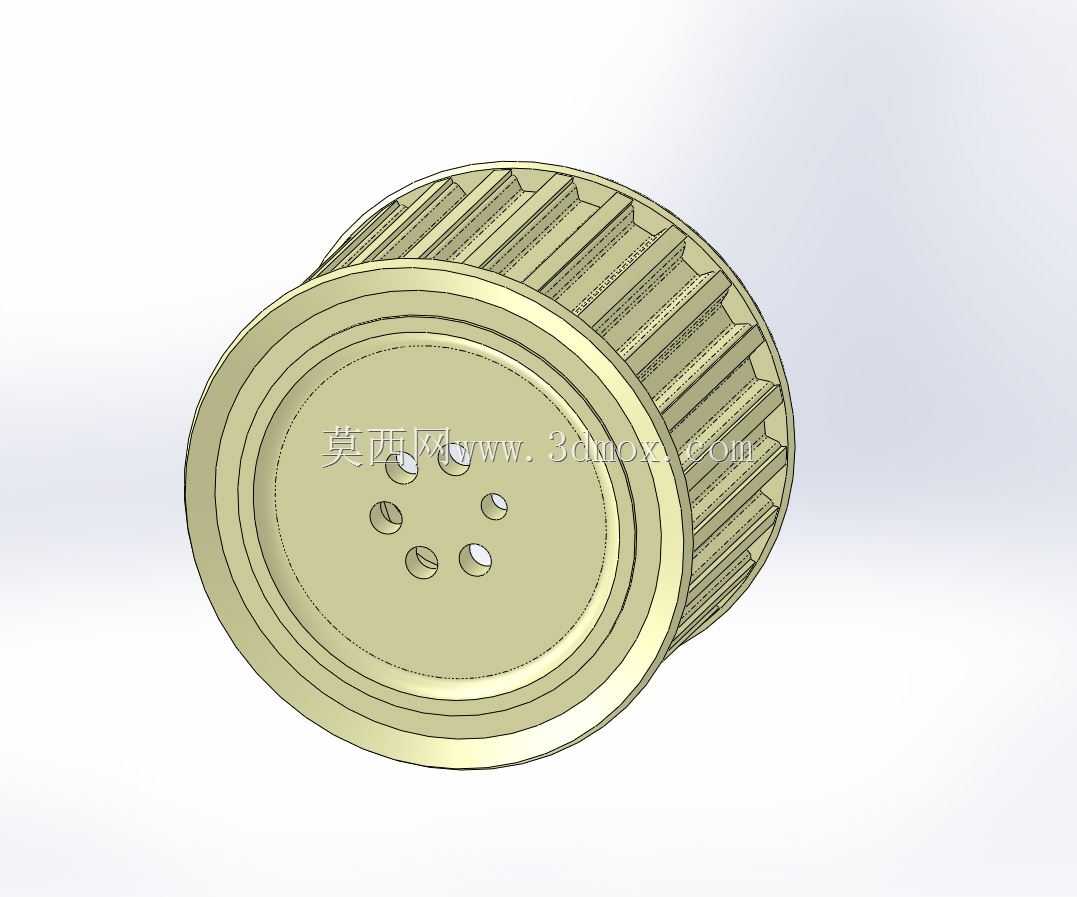

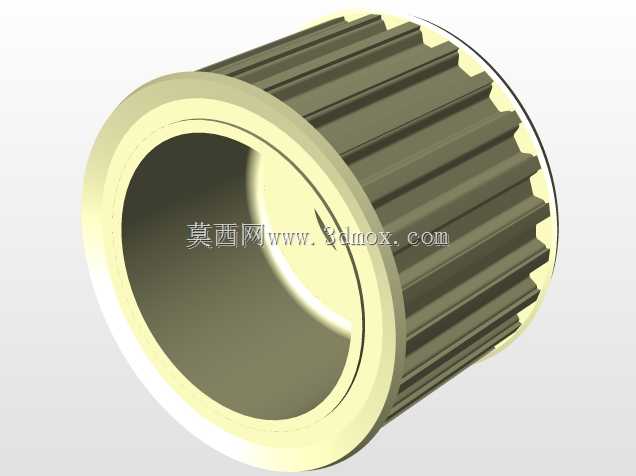

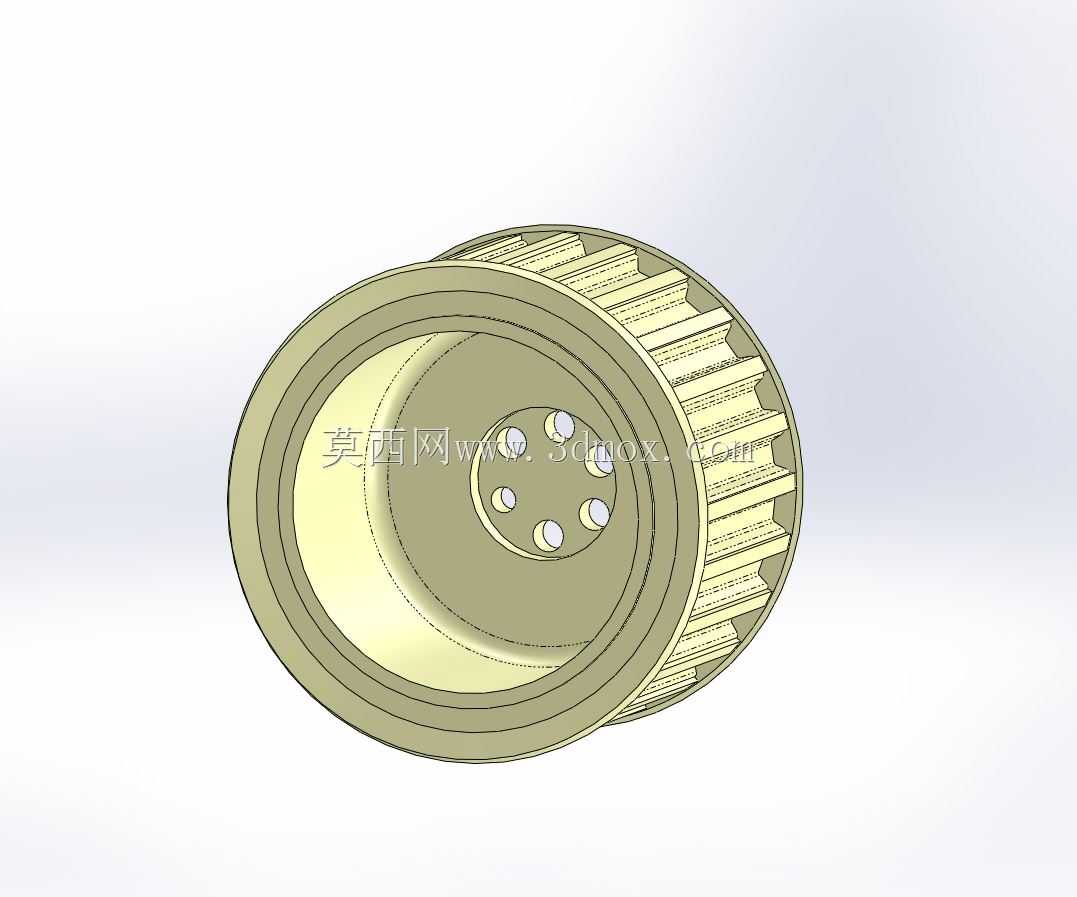

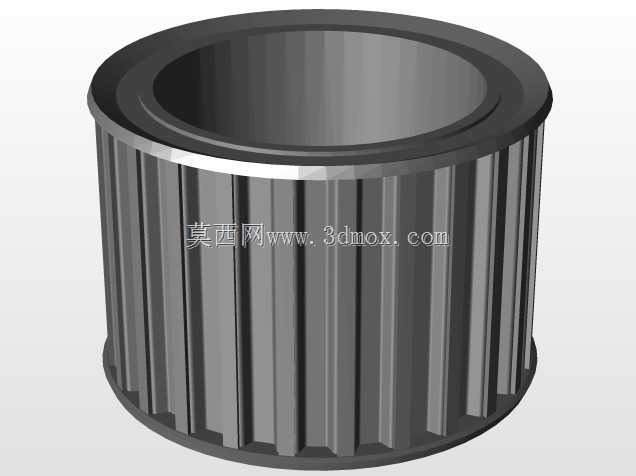

　　这款带轮主要适配行星齿轮箱的动力输入端传动场景，在伺服驱动、小型自动化输送模组、精密检测设备的传动链路中，这类带轮承担着将电机输出的扭矩通过同步带平稳传递至齿轮箱输入轴的作用，相比平带传动，齿形啮合的传动形式不存在打滑问题，能保证传动比的精准性，适配需要精确转速匹配的行星减速机构。从结构设计来看，带轮采用腹板式带减重孔的结构形式，轮缘部分加工有标准T型齿，齿形参数匹配50齿T10齿型同步带，轮辐位置均匀布置6个安装孔，用于和齿轮箱输入法兰端面通过螺栓紧固，中心位置的止口设计用于安装时的径向定位，保证带轮和轴系的同轴度，避免高速运转时出现偏摆带来的皮带磨损、振动超差问题。设计过程中优先考虑了安装边界的适配性，

　　带轮的轴向宽度完全匹配对应宽度的T10同步带，轮缘两侧的挡边结构可以防止皮带运转过程中出现轴向窜动脱出，腹板位置的减重孔在不降低结构强度的前提下，有效降低了带轮自身的转动惯量，对于频繁启停的传动工况来说，能减少轴系的启动冲击，提升传动响应速度。在实际选型应用中，这类带轮的安装端面和齿轮箱输入法兰完全贴合，安装孔的位置度公差控制在0.02mm以内，保证螺栓穿装时无别劲问题，齿面的粗糙度要求控制在Ra1.6以下，减少和同步带齿面的摩擦损耗，延长皮带使用寿命。带轮的轮毂部分做了内凹设计，既可以避让齿轮箱输入端的轴端突出结构，也能进一步缩减整体轴向安装尺寸，让整个传动单元的结构更紧凑。在传动特性上，50齿的齿型设计搭配T10节距的同步带，

　　能适配较高的线速度传动需求，在额定扭矩范围内，传动效率可以维持在98%以上，没有滑动传动的功率损耗。设计时还考虑了动平衡的预留工艺空间，腹板的减重孔同时可作为动平衡去重的位置，对于转速超过1500rpm的应用场景，可直接通过孔位去重完成G6.3级的动平衡校正，不需要额外加工去重面，减少后续加工工序。这类带轮和行星齿轮箱配合使用时，能有效缓冲电机端的振动传递，避免齿轮箱内部齿轮直接承受刚性冲击，提升整个减速单元的运行稳定性，在小型自动化设备、精密输送机构、实验室检测仪器的传动系统中，这类结构的带轮应用十分广泛，其安装尺寸的标准化设计也方便不同设备之间的配件互换，降低维护替换的成本。
