汽车轮胎外观缺陷目视检测工装结构

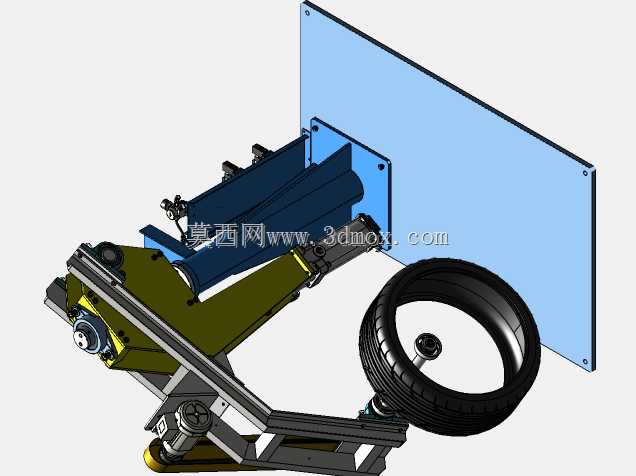

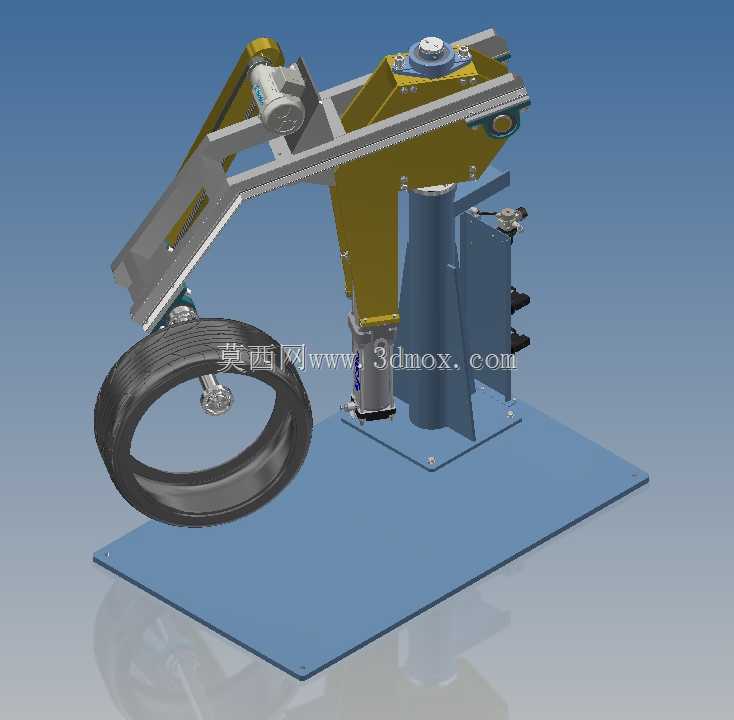

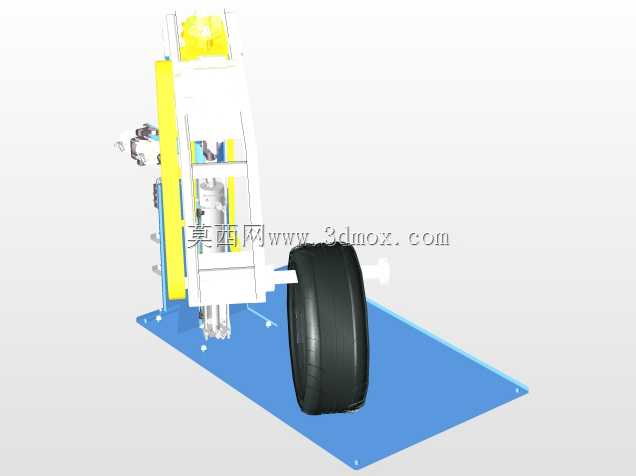

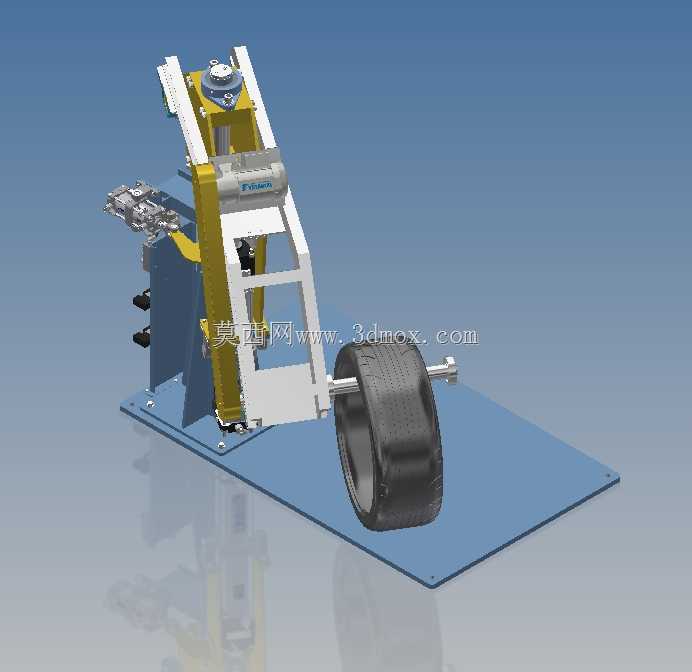

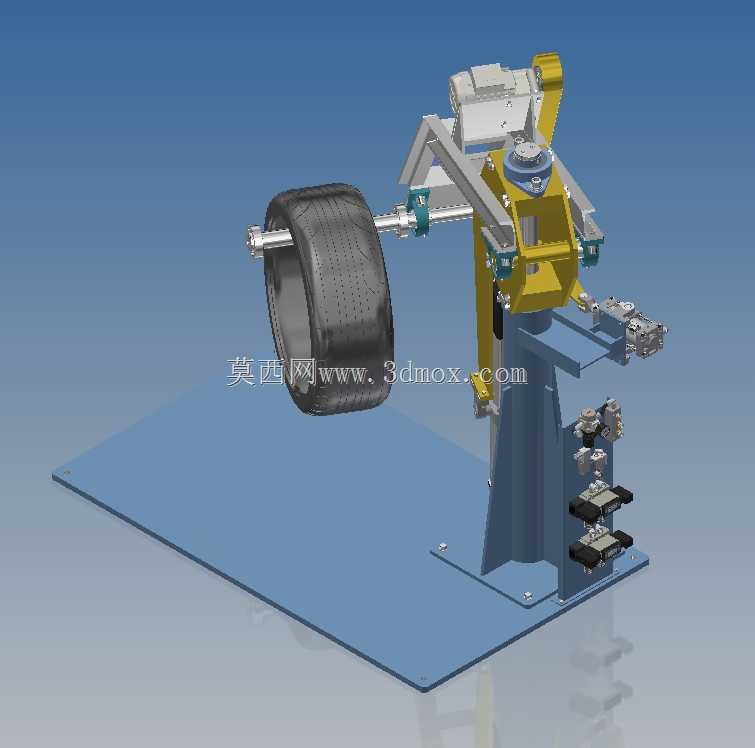

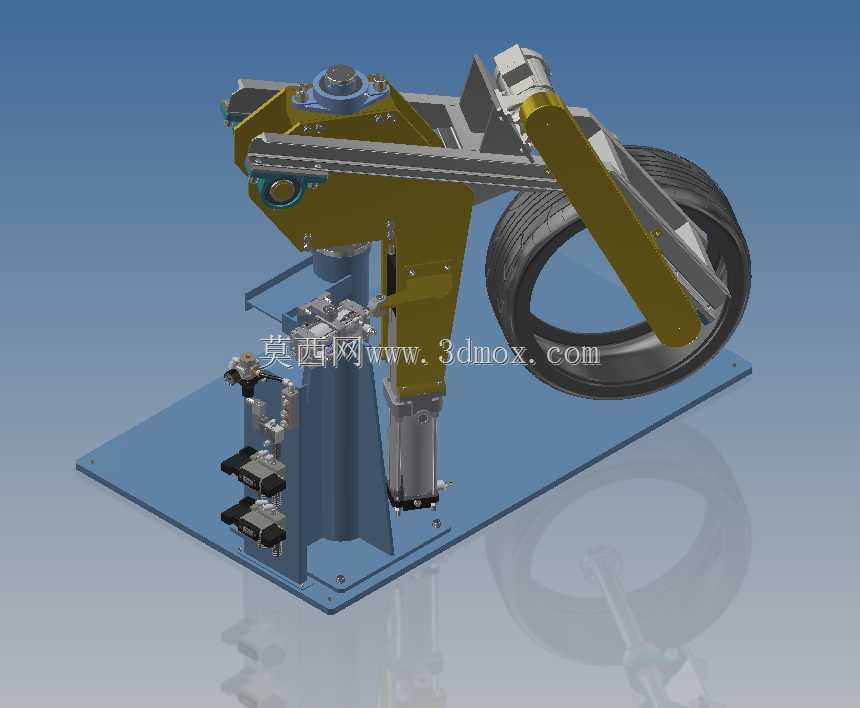

　　这套检测工装主要面向汽车零部件生产环节的轮胎成品质检工序，适配乘用车子午线轮胎的出厂前外观缺陷排查场景，可替代传统人工手持翻转轮胎的作业模式，降低质检环节的劳动强度，同时统一检测过程中的轮胎姿态与观测角度，减少人工操作带来的检测标准偏差。从结构布局来看，整套装置采用立式悬臂承载设计，底部为整块钢板加工的安装基座，基座上预留了多组地脚安装孔，可直接固定在质检工位的混凝土地面或者钢制工作平台上，安装边界的长宽尺寸控制在常规质检工位的占地范围内，不会额外占用过多车间通道空间。基座上方设置了竖向支撑立柱，立柱内部集成了气动升降组件，可根据不同规格轮胎的直径尺寸调整悬臂的整体高度，适配从13寸到19寸不等的常规乘用车子午线轮胎检测需求。

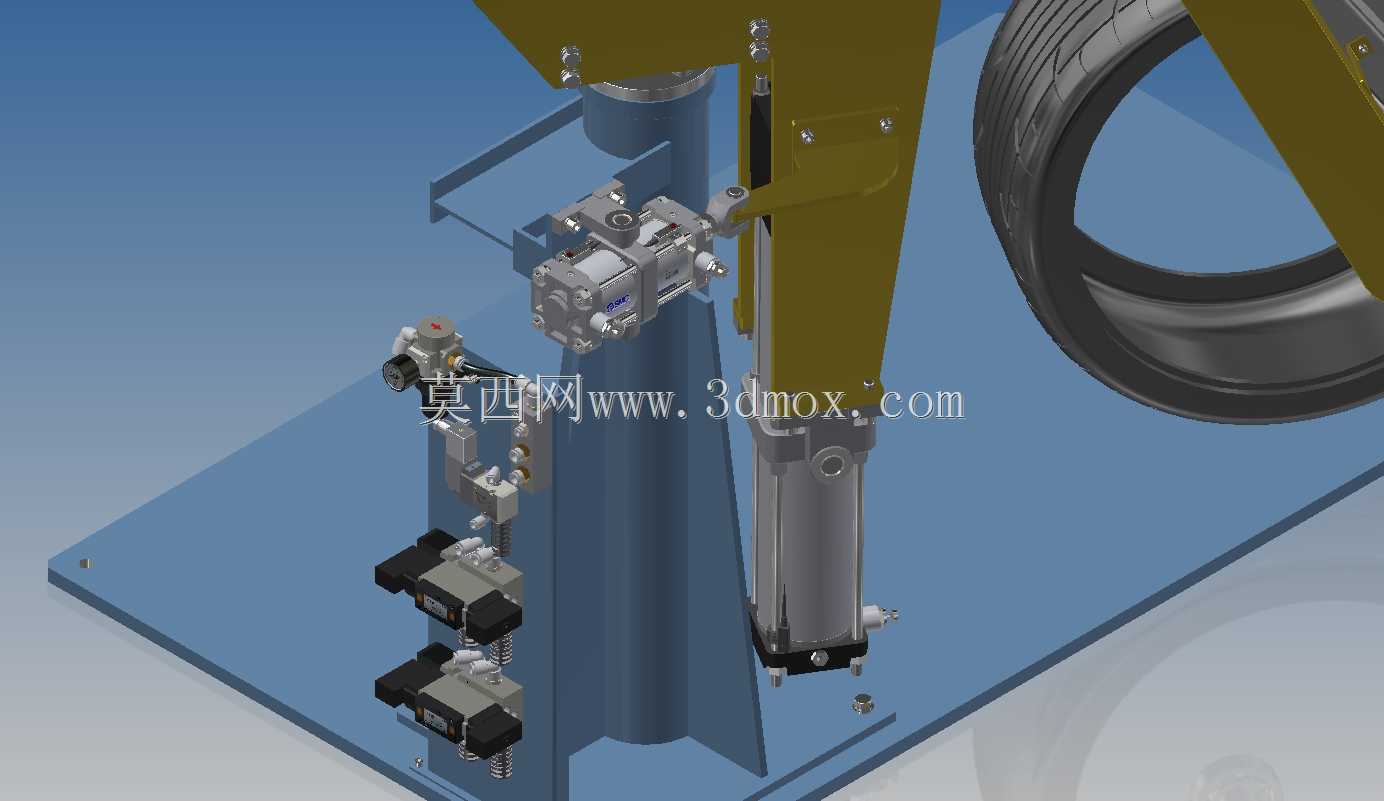

　　悬臂末端搭载了轮胎夹持旋转机构，采用双侧仿形夹块贴合轮胎轮辋安装位的结构设计，夹持过程中不会损伤轮胎胎侧的橡胶表面，夹持到位后可通过内置的旋转驱动组件带动轮胎做周向匀速转动，方便质检人员观测胎面、胎侧的每一处位置，排查开裂、鼓包、缺胶、杂质嵌入等常见外观缺陷。支撑立柱侧面还集成了多组阀组与传感器安装位，可根据产线升级需求对接自动检测模块，后续拓展机器视觉检测功能时无需大幅改动原有结构，只需要在对应安装位加装视觉相机支架与光源组件即可完成升级。整套结构的受力路径经过优化，悬臂在承载满规格轮胎时的形变量控制在质检允许的范围内，不会因为结构形变导致轮胎转动过程中出现晃动、偏移，影响检测人员的观测判断。夹持机构的开合行程做了限位设计，

　　避免开合幅度过大碰伤轮胎表面或者周边工位的操作人员，所有气动管路都沿支撑立柱与悬臂的内部走线槽布置，外部无裸露管线，减少车间日常作业中管线被剐蹭破损的风险。在实际产线布局中，这类工装通常设置在轮胎硫化工序之后、成品入库之前的质检段，单台工装可匹配前后两条硫化线的待检轮胎 throughput，作业时操作人员只需要将待检轮胎放置到夹持工位，触发夹持按钮后即可围绕工装走动观测，轮胎转动一周即可完成全周外观检查，相比传统人工翻转轮胎的作业模式，单条轮胎的检测耗时可缩短近四成，同时也能避免人工搬运重型轮胎带来的腰部劳损风险。
